Контактная пара

Контактная пара

Иллюстрации

Показать все

Реферат

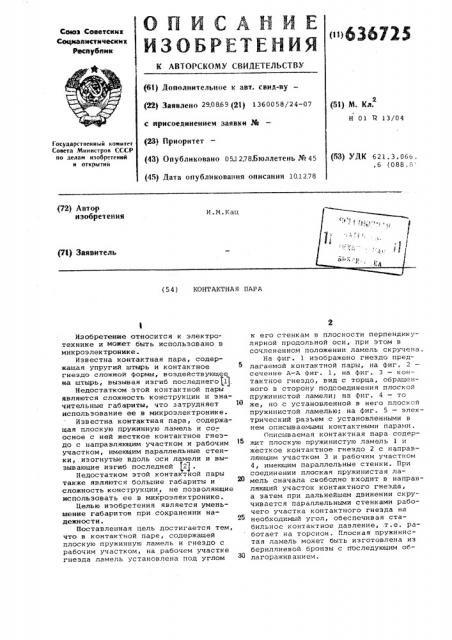

636725

Формула изобретения

Фиг. 2

Составитель Т.Назарова

Техред М.Борисова Корректор С.Шекмар

Редактор В.Большакова

Заказ 6962/45 Тираж 918 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Контактное гнездо может быть снабжено лепестком для коммутации навесным монтажом и лепестком, заканчивающимся лоточком для удобной пайки с концом плоской пружинистой ламели (фиг.5) .

Контактная пара, содержащая плоскую пружинную ламель и гнездо с рабо- 30 чим участком, о т л и ч а ю ш а я— с я тем, что, с целью уменьшения габаритов при сохранении надежности, на рабочем участке гнезда ламель установлена под углом к его стенкам в плоскости, перпендикулярной продольной оси, при этом в сочлененном положении ламель скручена.

Источники информации, принятые во внимание при экспертизе:

1. Патент Германии 9 411899, 21 с 22, 1922.

2. Патент Швеции 9 175522, 21 с 22, 1961.
