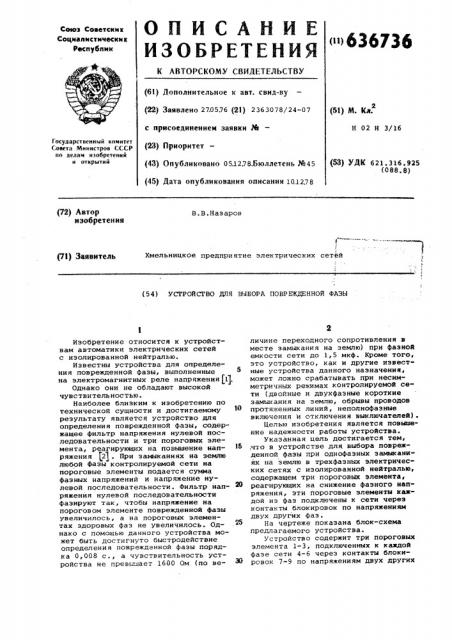

ОПИСАНИЕ

ИЗОЬГЕтЕНИЯ ""бзб з

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсник

Социалистических республик (61) Дополнительное к авт. свид-ву (22) Заявлено 2705,76 (21) 2363078/24-07 (51) М. Кл. с присоединением заявки ЭЙ

Н 02 Н 3/16

Государственный комитет

Совета Мин истров С С С P но делам изобретений и открытий (23) Приоритет— (43) Опубликовано 05.1278.Бюллетень %45 (45) Дата опубликования описания 10.1278 (53) УДК 621 316.925 (088. 8) (72) Автор изобретения

В. В. Наз аров

Хмельницкое предприятие электрических сетей (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫБОРА ПОВРЕЖДЕННОЙ ФАЗИ

Изобретение относится к устройствам автоматики электрических сетей с изолированной нейтралью.

Известны устройства для определения поврежденной фазы, выполненные на электромагнитных реле напряжения (1).

Однако они не обладают высокой чувствительностью.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство дпя определения поврежденной фазы, содержащее фильтр напряжения нулевой последовательности и три пороговых элемента, реагирующих на повышение напряжения $2) . При замыканиях на землю любой Фазы контролируемой сети на пороговые элементы подается сумма фазных напряжений и напряжение нулевой последовательности. Фильтр напряжения нулевой последовательности фазируют так, чтобы напряжение на пороговом элементе поврежденной фазы увеличилось, а на пороговых элементах здоровых фаз не увеличилось. Однако с помощью данного устройства может быть достигнуто быстродействие определения поврежденной фазы порядка 0,008 с., а чувствительность устройства не превышает 1600 Ом (по величине переходного сопротивления в месте замыкания на землю) при фаэной емкости сети до 1,5 мкф. Кроме того, это устройство, как и другие известные устройства данного назначения, может ложно срабатывать при несимметричных режимах контролируемой сети (двойные и двухфазные короткие замыкания на землю, обрывы проводов протяженных линий, неполнофаэные включения и отключения выключателей).

Целью изобретения является повышение надежности работы устройства.

Указанная цель достигается тем,,что в устройстве для выбора поврежденной фазы при однофазных замыканиях на землю в трехфазных электрических сетях с изолированной нейтралью, содержащем три пороговых элемента, реагирующих на снижение фазного напряжения, эти пороговые элементы каждой из фаз подключены к сети через контакты блокировок по напряжениям двух других фаз.

На чертеже показана блок-схема предлагаемого устройства. устройство содержит три пороговых элемента 1-3, подключенных к каждой фазе сети 4-6 через контакты блокировок 7-9 по напряжениям двух других

636736

R ф 2

Я» Ф 3 Ф4Я

Формула изобретения

Составитель Т.Шеголькова

Техред Н.Андрейчук КорректорС.Шекмар

Редактор B.Ôåëüäìàí

Заказ 6963/45 Тираж 850 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 фаэ и к земле 10 через схемы блокировок 11-13 по току нулевой последовательности, питаемых от активного сопротивления в нейтрали сети.

При появлении однофазного замыкания íà землю через переходное сопротивление. R срабатывает пороговый элемент поврежденной фазы, реагирующий на снижение фаэного напряжения, так как схемы блокировок по напряжениям двух других фаз и по току нулевой последовательности разрешают срабатывание элемента. Заземление нейтрали сети через активное сопротивление Ri оптимальное значение которого определяется по условию минимума установившегося тока в месте замыкания на землю через сопротивление где

Х вЂ” емкость сети относительно земли, дает возможность не только осуществить блокировку устройства по току нулевой последовательности, но и увеличить разность между напряжениями здоровых и поврежденных фаэ, что, в свою очередь, позволяет повысить чувствительность устройства выбора поврежденной фазы. Для определения

R следует учитывать, что наиболее вероятный диапазон сопротивлений тела человека при кратковременных .воздействиях тока высокого напряжения равен 500-3000 Ом и эа расчетное значение принимать к = 1000 Ом. В случае аварийного снижения напряжения двух фаэ ниже уровня срабатывания устройства выбора поврежденной фазы схема блокировки по напряжениям двух фаз запрещает срабатывание устройства на всех трех фазах сети. При длительных или аварийных (кратковременных) симметричных снижениях напряжения в контролируемой сети независимо от глубины снижения запрет на ñðà8 батывание устройства выбора поврежденной Фазы выполняется схемой блокировки по току нулевой последовательности.

Использование описанного устройст10 ва выбора поврежденной фазы дает воэможность устранить ложные срабатывания, увеличить его быстродействие до

0,003 с н повысить чувствительность в 1,5-2 раза по сравнению с иэвест15 ными устройствами.

Устройство для выбора поврежденной фазы при однофаэных замыканиях на землю в трехфаэных электрических сетях с изолированной нейтралью, содержащее трн пороговых элемента, реагирующих на снижение фазного напряжения, и на

Фазную блокировку по напряжению, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, упомянутые пороговые элементы каждой из фаэ подключены к сети через

30 контакты блокировок по напряжениям двух других фаэ.

Источник и информации, прин ятые в о внимание при экспертизе:

38 1. Авторское свидетельство СССР

450282, кл. Н.02 Н 3/16, 1974.

2. Авторское свидетельство СССР

9 335763, кл. Н 02 Н 3/16, 1972.
