Многоканальная система для передачи двоичной информации с временным уплотнением

Многоканальная система для передачи двоичной информации с временным уплотнением

Иллюстрации

Показать все

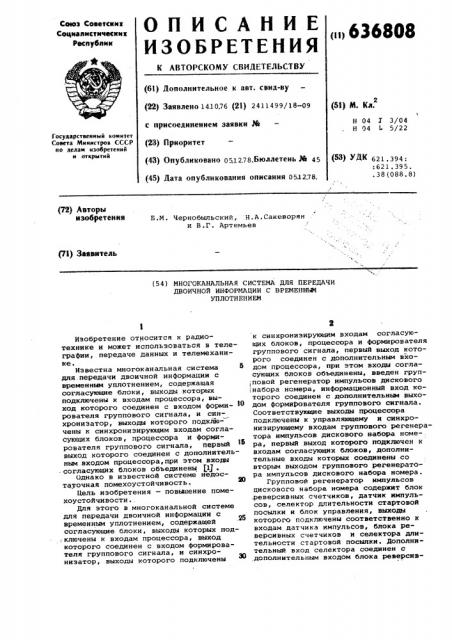

Реферат



636808 ных счетчиков, к соответствующему входу которогс подключен первый выход датчика импульсов. Второй выход датчика соединен с первым входом блока управления, ко второму и третьему входам котОрого подключены выходы блока реверсивных счетчиков и селектора 5 длительности стартовой посылки. Дополнительный вход селектора, соединенный с четвертым входом блока управления, является информационным входом группового регенератора импуль- ð сов дискового набора номера, управляющим и синхронизирующим входами которого являются соответственно пятый и шестой входы блока управления. Дополнительные выходы блока являются выходами группового регенератора импульсов дискового набора номера, причем пятый вход блока управления соединен с соответствующим входом селектора длительности стартовой посылки.

На фиг. 1 изображена структурная электрическая схема предлагаемой системы; на фиг. 2 — структурная схема группового регенератора.

Многоканальная система для передачи двоичной информации с временным уплотнением содержит согласующие блоки 1, выходы которых подключены к входам процессора 2. Выход процессора соединен с входом формирователя 3 группового сигнала. Выходы синхронизатора 4 подключены к синхронизирующим входам согласующих блоков 1„ процессора 2 и формирователя 3 группового сигнала, первый выход которого 86 соединен с дополнительным входом процессора 2, при этом входы согласующих блоков 1 объединены. Информационный вход группового регенератора

5 импульсов дискового набора номера 40 соединен с дополнительным выходом формирователя 3 группового сигнала, а соответствующие выходы процессора

2 подключены к управляющему и синхронизирующему входам группового регенератора 5 импульсов дискового набора номера. Первый выход регенератора 5 подключен к входам согласующих блоков 1, дополнительные входы которых соединены со вторым выходом 50 регенератора.

Групповой регенератор 5 импульсов дискового набора номера содержит блок реверсивных счетчиков 6, датчик импульсов 7, селектор 8 длительности стартовой посылки и блок управления

9, выходы которого подключены соответственно к входам датчика импульсов 7, блока реверсивных счетчиков

6 н селектора 8. дополнительный вход селектора сое- 6Р динен с .дополнительным входом блока реверсивных счетчиков 6, к соответствующему входу которого подключен первый выход датчика импульсов 7.

Второй выход датчика соединен с 65 первым входом блока управления 9, ко второму и третьему входам которого подключены выходы блока реверсивных счетчиков 6 и селектора 8 длительности стартовой посылки. Дополнительный вход селектора, соединенный.с четвертым входом блока управления 9, является информационным входом группового регенератора 5 импульсов дискового набора номера, управляющим и синхронизирующим входами которого служат соответственно пятый и шестой входы блока управления 9. Дополнительные выходы блока являются выходами группового регенератора 5 импульсов дискового набора номера, причем пятый вход блока управления 9 соединен с соответствующим входом селектора длительности 8 стартовой посылки.

Система работает следующим образом. Формирователь группового сигнала 3 на передаче получает от процессора 2 информацию всех каналов и формирует из нее цикл группового сигнала.

На приеме формирователь 3 группового сигнала осуществляет цикловое фазирование и передачу информации всех каналов в процессор 2. Здесь производится регенерация принятых сигналов аналогично той, которой подвергаются передаваемые сигналы, и возвращение ее в формирователь 3. Регенерированные принятые сигналы с информационного выхода формирователя 3 через групповой регенератор 5 импульсов дискового набора номера поступают на объединенные согласующие блоки 1. На объединенные синхронизирующие входы последних поступают импульсы от процессора через групповой регенератор 5 импульсов дискового набора номера. В моменты совпадения синхронизирующих импульсов с тактовыми, поступающими от синхронизатора 4 и соответствующими номеру (адресу) данного канала, в согласующем блоке 1 происходит запись знака сигнала, поступившего на информационный вход, в выходной триггер, входящий в состав каждого согласующего блока. Синхронизатор 4 обеспечивает необходимыми для работы тактовыми импульсами процессор 2 и формирователь группового сигнала 3.

Групповой регенератор 5 работает следующим образом. В случае, когда в низкоскоростных каналах отсутствует передача импульсов набора номера, на управляющий вход группового регенератора 5 в момент обработки в системе сигналов этих каналов из процессора 2 поступают импульсы, запрещающие работу группового регенератора, вследствие чего удерживаются в исходном состоянии соответствующие элементы селектора 8 и блока управления 9, а блок реверсивных счетчиков 6 находится в нулевом состоянии.

Когда в 1 -ом канале ожидается передача сигналов набора номера, то из

6 3680 процессора 2 на управляющий вход группового регенератора 5 в моменты обработки сигналов 1 -го канала поступает соответствующий сигнал, под воздействием которого подготавливается к работе селектор 8 и отпирается (разрешается счет) блок реверсивных счетчиков 6, суммирующий ace посту- 5 пающие на его суммирующий вход стопстартные переходы (импульсы набора номера). Кроме этого в блоке управления 9 включается схема поиска межсерийного интервала во входном сиг- !О нале набора номера j --го канала, а с началом первого импульса набора начинается отсчет защитного ин-. тервала, величина которого должна быть не менее разности длительностей (5 самой длинной входной серии дискового набора номера и соответствующей ей генерируемой в групповом регенераторе 5 выходной серии.

Для определения тина набора (клавиатурный или дисковый) в каждом низкоскоростном канале анализируется полярность первых двух элементарных посылок сигналов набора. Первые элементарные посылки сигналов обоих типов набора являются посылками стартовой полярности. Вторая элементар3 ная посылка сигналов дискового набора номера передается также стартовой полярностью, в то время как вторая элементарная посылка сигналов клавиатурного набора передается стоповой полярностью вследствие того, что первой комбинацией сигналов клавиатурного набора является перевод на цифровой регистр", инфэрмационная часть которой начинается посылкой стоповой полярности. Ба этом различии и основана работа селектора

8 длительности стартовой посылки. Результат анализа полярности двух пер- 4О вых посылок сигналов набора номера в 1 -ом канале фиксируется в селекторе 8 и последний блокируется в этом состоянии до тех пор, пока процессор 2 не сформирует управляющий сигнал об окончании набора номера, вследствие чего селектор и весь ,групповой регенератор 5 вернутся в исходное состояние.. Если вторая посылка сигналов набора номера имеет стоповую полярность, 5О то селектор 8 вырабатывает управляющий сигнал, по которому блок реверсивных счетчиков б и датчик импульсов 7 блокируются в исходном состоянии, а в блоке управления 9 прекра- 55 щается поиск межсерийного интервала и отсчет защитного интервала.

Если вторая посылка сигналов набора номера имеет стартовую полярность, то селектор 8 формирует уп- бО равляющий сигнал, разрешающий регенерацию импульсов дискового набора s

i -ом канале. В этом случае в блоке 65

8 6 управления 9 для i --го канала отсчитывается защитный интервал, после чего блок управления 9 формирует сигнал разрешения запуска датчика импульсов 7. В конце каждого междуимпульсного интервала на вычитающий вход блока реверсивных счетчиков 6 поступает сигнал, нод воздействием которого число, записанное в этом реверсивном счетчике, уменьшается на единицу. Когда блок реверсивных счетчиков

6 окажется в нулевом состоянии, т.е. число, записанное в этом счетчике, окажется равным нулю, по сигналу из блока реверсивных счетчиков 6 в блоке управления 9 формируется сигнал, по которому прекращается генерация наборных импульсов и начинается отсчет минимально допустимого межсерийного интервала, а используемый до этого реверсивный счетчик блока реверсивных счетчиков становится свободным.

Дальнейшая работа определяется следующими ситуациями.

A. Следующая серия наборных импульсов на информационном входе группового регенератора 5 начинается после окончания генерации предыдущей серии.

В. Следующая серия наборных импульсов 1 -ro канала на информационном входе группового регенератора 5 начинается раньше, чем оканчивается генерация предыдущей серии.

В ситуации A групповой регенератор 5 продолжает работать следующим образом. От момента прихода первого наборного импульса в блоке управления 9 отсчитывается защитный интервал, после чего указанный блок формирует сигнал запуска, в котором после совпадения этого сигнала с моментом окончания отсчета минимально допустимого межсерийного интервала начинается генерация следующей серии наборных импульсов, а далее цикл работы группового регенератора 5 повторяется до формирования в процессоре

2 управляющего сигнала об окончании набора номера или до появления ситуации Б

В ситуации Б групповой регенератор

5 продолжает работать следующим образом. Блок управления 9 определяет межсерийный интервал во входной последовательности импульсов набора номера, после чего указанный блок запирает суммирующий вход занятого для регенерации предыдущей серии реверсивного счетчика блока реверсивных счетчиков 6 и отпирает суммирующий вход свободного реверсивного счетчика этого блока, в котором осуществляется суммирование входных наборных импульсов следующей серии. После окончания генерации предыдущей серии, о чем свидетельствует обнуление занятого в начале предыдущей серии блока реверсивных счетчиков 6, по сигна636808

Формула изобретения лу из этого реверсивного счетчика в блоке управления 9 формируется сигнал, по которому прекращается генерация наборных импульсов и начинается отсчет межсерийного интервала, а указанный реверсивный счетчик запирается и отмечается в блоке управления

9 как свободный. Кроме этого, отпи« рается вычитающий вход занятого реверсивного счетчика, а от начала первого входного наборного импульса следующей серии в блоке управления

9 отсчитывается защитный интервал.

Затем укаэанный блок формирует сигнал запуска датчика импульсов, в котором после совпадения этого сигнала с моментом окончания отсчета минимально допустимого межсерийного интервала начинается генерация следующей серии наборных импульсов. Далее цикл работы группового регенератора 5 повторяется с той лишь особенностью, что для суммирования наборных импульсов каждой последующей серии используется свободный от участия в процессе регенерации предыдущей серии реверсивиый счетчик блока реверсивных счетчиков б.

Укаэанный цикл работы повторяется до формирования s процессоре 2 управляющего сигнала об окончании набора или до появления ситуации A.

Введение группового регенератора импульсов дискового набора номера указанной структуры позволяет не только полностью исключить свойственные прототипу искажения этих импульсов, но и обеспечить номинальные значения параметров этик импульсов на низкоскоростных выходах системы.

1. Многоканальная система для передачи двоичной информации с временным уплотнением, содержащая согласующие блоки, выходы которых подключены к входам процессора, выход- которого соединен с входом формирователя группового сигнала, и синхронизатор, выходы которого подключены к синхронизирующим входам согласующих блоков, процессора и формирователя группового сигнала, первый выход которого соединен с дополнительным входом процессора, при этом входы согласующих блоков

Сгъ объединены, отличающаяся тем, что, с целью повышения помехоустойчивости, введен групповой регенератор импульсов дискового набора номера, информационный вход которого соединен с дополнительным выходом формирователя группового сигнала, а соответствующие выходы процессора подключены к управляющему и синхронизирующему входам группового регенератора импульсов дискового набора номера, первый выход которого подключен к входам согласующих блоков, дополнительные входы которых соединены со вторым выходом группового регенератора импульсов дискового набора номера.

2. Многоканальная система по п.1, отличающаяся тем, что групповой регенератор импульсов дискового набора номера содержит блок реверсивных счетчиков, датчик импульсов, селектор длительности стартовой посылки и блок управления, выходы которого подключены соответственно к входам датчика импульсов, блока реверсивных счетчиков и селектора длительности стартовой посылки, дополнительный вход которого соединен с дополнительным входом блока реверсивных счетчиков, к соответствующему входу которого подключен первый выход датчика импульсов, второй выход которого соединен с первым входом блока управления, ко второму и третьему входам которого подключены выходы блока рвверсивных счетчиков и селектора. длительности стартовой посылки, дополиительный вход которого, соединенный с четвертым входом блока управления, является информационным входом группового регенератора импульсов дискового набора номера, управляющим и синхронизирующим входами которого являются соответственно пятый и шестой входы блока управления, дополнительные выходы которого являются выходами группового регенератора импульсов дискового набора номера, причем пятый вход блока управления соединен с соответствующим входом селектора длительности стартовой посылки.
