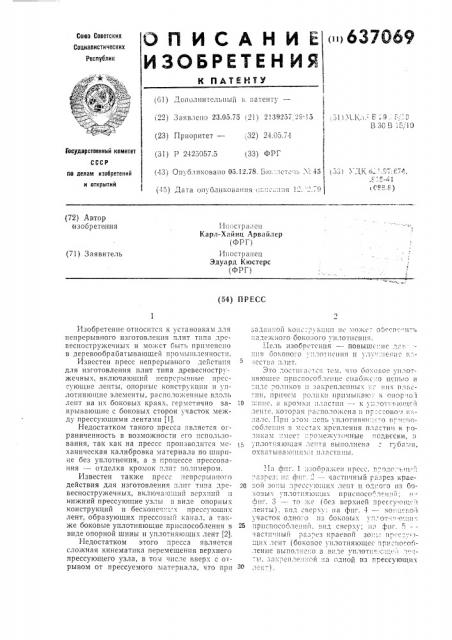

Д И С Д Н И Е !1б37669

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕ ИТУ (61) Дополнитсльны)1 к п2тенту (22) Заявлено 23.05,75 (21) 2139257 (23) Приоритет —;,32) 24.05.74 (31) Р 2425057.5 (ЗЗ) ФРГ

1 ( (1= М45

9

51! i1.1;л.- Е -9. 1: 3

В 30 Б: Г, 10

Государственный комитет (531 х 11; 6 ."..9:674. (, 5-ч1 до p) (43) Опубликовано 05.12.78, Бю,—. !сто ло делам изобретений и открытий

15) Да 1 а Опуолнкованпя О . :: . ;!!!Я (72) Автор изобрете1-1!ия

Иностранец

Карл-Хайнц Арвайлер (ФРГ) Иностранец

Эдуард Кюстерс (ФРГ) (71) Заявитель (54) П РЕСС

Изобретение относится к установкам для непрерывного изготовления плит типа дрсвесностружсчных и может быть применено в деревообрабатывающей проз!! !!Нленности.

Известен пресс непрерывного действия для изготовления плит типа древесностружечных, включающий непрерывные прессующие ленты, опорныс конструкции и уплотняющие элементь1, расположенные вдоль лент на их боковых краях, герметично закрывающие с боковых сторон участок между прессующими лентами (1).

Недостатком такого пресса является ограниченность в возможности его использования, так как на прессс производится механическая калибровка материала по ширине без уплотнения, а в процессе прессования — отделка кромок плит полимером.

Известен также пр=-сс непрерывно. о действия для изготовления плит типа дрсвесностружечных, включа:О цнй верх!и!й нижний прессующие узлы в виде опорныx конструкций и бесконечк;.; прессуюших лент, образующих прессовь!й1 канал, а также боковь:е уплотняющие приспособления в виде опорной шины и упло-.няющих лент (2).

Недостатком этого пресса является сложная кинематика перемещения верхнего прессующего узла, в том числе вверх с отрывом от прессуемого материала, что при

223231!!oIi ко!30:" кцпп нс може: Обсспс li гь ! 2 T c æ 2 0 à 0 0 0 и 0:3 o l 0 I I cl o T H c 11 I I I! . ! тель изобрстснпя — повыше "ис;„,.:. !

ilß 00!to!30»0 :!!O! ПСППЯ Н У,Л .". !Е II.. К»чести» плит.

Это достиг»ется тем, l!0 боновое уплотН Я 10 Щ С II P l I C Ï 0 i 0 О, 1 Е П i I O С П 2 О Ж С: . О Ц С П Ь! 0 В пдс олпков;! закрепленных к.= нпх и":аc . Пн, 11pII!Ic: полпкп прпмыка!О: к 0!lop:!0.1

10 1 I! i! i, 2 к13011кп !Iл»cTIIII — — к Уп 0 :: <00!! Icп лентс. которая »сположсна (3 пс": 0BO .! !1»вЂ”

I .:2лс. Прп -To» спь уплотняю.:..=-o и", !спооблеппя в . .OcT2x крепления пластин к ротикам;!мсет::ро !ежугочные подвески,;! уплотняющая ле та выполнен» = г„б»,!!l, 0 Х I 2 T bI!3 2 O! Н П 31 !1, 1» C T I I! 1 hl . 1» ф!!г. 1:I»oáp»æclI пресс, пгодс."1:Н1

: азрсз: «; ф!и.. " — частичный разрез крае20 вой зоны !pvcc3 10»iIIx IcilT It o;".0»о пз боковых уплотняющпх прпспосо . Пе !й; сзиг. 3 — To жс (без верхней прессу oii„ ленты), впд свсрхм; па фпг. 4 — — .10!..Не!30 "!

i ча сток, ОднО-0:Iз Ооковых т", "От:-1 Ош11:

25 приспособлений.:!I с!3срху; !2 фпг. 5 —-!астгп!Пый раз зез краевой 30: ип. с:, »-! .«I!!x лент (боковос уплотняющес прпст!Особление выпо.п!с.:о в вите 3 плотня стц ть1,:2;Iêpåï»p:..»Oé на Одной из прессующих

637069

20

55

Пресс состоит из верхнего I. нижнсгo прессующих узлов, выпо I»cililbix в в.f".e опорных конструкций 1 If 2 и о=скопе!HLix прессующих лент 8 и 4 соответственно, которые, буду:.!! повернутымп дру-. к другу. образу1от прессовый канал. Опорные конс-.— рукьии 1 и 2 состоят, соответственно. из балок 5 и 6, соединенных попарно с помои.ью скоб (на чертежах пс показаны1, образу сщих о-дельные кинематически замк-!

IyTbIe прсссующие элементы. Прессуюшис

".åíòû 8 и 4 охваты laior, соответственно, барабаны 7, 8 и 9, 10. Между балкамп 5 и

6 и !Tpeccyiof!«I>III лентами 8 н -4 3 станов,icны, соответственно, нагревательные плиты

11 и 12 и непрерывные роликовые цепи !8.

По обеим сторонам пресса на участке 14 на уровне пр:-ссуюших лент установлснь. боковые уплотняющие приспосооления, каждое из которых состоит и.; цепи 15, опорной шины 16, цепных колес !7 и непрерывной эластичной уплотняющсй ленты !8.

Опорные шины 16 установлены параллел :.I!o r.рессующим лентам 8 и 4, à цеш 15 охватывает цеп:-:ые колеса 17, размсгценпыс -.. начале и в конце участка !4. He!lb 15 состоит из роликов 19, закрепленных на Hl!x пластин 20 и промежуточ ых подвесок 21, соединякщи. . пластины 20 меж.fi собой в местах их крепления к роликам 19. Ролики 9 примь.кают к опорной шине 16. Уг;лотняющая лента 18 выполнена с гуоами

22, охватывающими пластины 20 по кромке

2Я, H уплотияющими I 3 оамп 24. Hoïð3â,!eii bi>!;I в сторону прессуемого материала 25.

Ветвь уплот,-:-.ющей ленты 18, прилегак»цая к прессу I! 3 участке !4, проходит между прессующими лентами 8 и —.

Предусмо-рен случай, когда бокозое уплотняющее приспособление выпо ii!«но и виде двух упло- f»folllrrx лент 26 (фиг. 5), закрепленных по кромкам пресс в,,«й ленть.

4 по всей ее длине.

Пресс работает следующим ок.азом.

Материал 25, предназначенный для прессования, подается прессуюшсй лентой

4 в прессовый канал. 1-1еобходимое для прессования давление создают опорныс онструкции 1 и 2, а необходимую температуру— нагревательные плиты 11 и 12. Лавление и температура передаются последовательно через роликовые цепи 18 и прессующие ленты 8 и 4 на материал 25. !1,;!» предотвращения возможного выдавливания материала между прессующими лентами 8 r! 4 Hnl! прессовании на участке 14 по обеим сторонам пресса установлены боковые уплотняющие приспособления. Пластины 20 кромками 28 с уплотняющей лентой 18 на них заходят в прессовый канал между прессу|ощими лентами 8 и 4 в начале, а вы одят из него в конце участка 14, образуя кромку бокового уплотнения. противодействующую усилиям выдавл fear!If»:.!3!Cpi!3, i3 25 в направлении, поперечном осп прсссующих лент 8 и 4. С противоположной стороны пластины 20 рол Iêàìè 19 прпмь1кают к опорной шине 16, i!3 которой и происходит

Irx качение при перемещении цепи 15. Для создания возрастающего эффекта уплотнения при повышении внутреннего давления в прессовом канале слу к3T уплотняloøèå губы 24 уплотняю:цеи ленть 18. Перемещение уплотняющей ленты 18 происходит синхронно с прессующими лентами 3 и 4 за счет сил трения, во-:;н:,. кавших прп сжатии ес между ними. Поэтому привод для перемещения цепи 15 с уr..- от".-,!o;frerf лептой !8 не требуется. Необходимым условием работы уплотняющего приспособления являет«.: более высокая, чем у прессующих лент 8:.

4, эластичность уплотняюшсй ленты !8, так как в противном случае жесткость прессующих лент 8 и 4 может превысить допустимую для огибания барабанов 7, 8 и 9, l0. 11епремснным услозием работоспособHocTIf приспособления я л»eTc» также р33мсщение уплотняюшl!: лсчт !8 меж,гу прессуюгцими лентами 8 и -. с вытрснп«й стороны от оси опорных конструкций и 2 (слев3 от линии А — Л. указан..ой Н3 фпг. 2 и 5).

Размещение уплот яю I!e: ленты 18 с l!HicHrпей стороны от oci. опорных конструкций

1 и 2 (справа от a!fr!IHI Л Л, см. ф:!i. 2 и 5) может привести к раскрытию пр«ссуюпгпх лент 8 и 4 с боко. и с,.сë: Ib уплот:leH <е неэффективным.

Выходящий из прессового каналa спрессованный материал 25 снимается с прессуюгцей !CHTbi 4 c !lax .O rib:с coo I !Ie r C r II«ro»!If x

If3l3eстных l CTpOHCTB.

Формул=-::зо бр етен и я

1. Пресс непрерь;а»ого действия для изготовления плит типа древесностру кечных. включающий верхний и нижний прессуюшие узлы в виде î iopHblx конструкций и бесконс i»blx прессуюших лент. образуюri!Iix прессовый канал, а также боковые уп,нггпяющие приспособления в виде опорной шины и уплотняющих лент, о т л и ч à loшийся тем, что, с целью повыше ия давления бокового уплотнения и улу ипения качества плит, боковое уплотняюгцсе приспособление снабжено цепью в виде роликов и закрепленных на них пластин, причем ролики примыкают к опорной шине, а кромки пластин — к уплотняющей ленте, которая расположена в прессовом канале.

2, Пресс по п. 1, отличающийс» тем, что цепь уплотняющего приспособления в местах крепления пластш:. к роликам имеет промежуточные подвески.

637069

3. Пресс по п. 1, отличающийся тем, что уплотняющая лента выполнена с губами, охватывающими пластины.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

;¹ 383620. кл. B 229 1 5/10, 1969.

2, Патент США ¹ 2509354, кл. 425-329, 5 1950.

Риг Я г5

Заказ !122/41 Изл. ЛЪ 35С Тирана 768

Тип. Харин. фил. пред. «Патент»

НПО

Риг 5 ю г ф г0

2! 16

Подписное
