Реферат

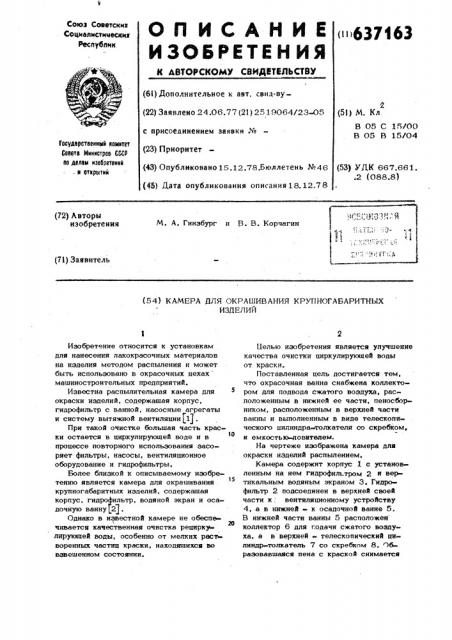

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМ СВИДЕТЕЛЬСТВУ

«637163 (6i) Дополнительное к авт. свид-ву(22) Заявлено 24.06.77 (21) 2519064/23-05 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.12.78.Áþëëåòåíü №46

f45) Дата опубликования описания 18. 12.78

2 (51) М. Кл.

В 05 С 15/00

В 05 В 15/04

1 асударственний комитет

Совета Министров СССР ао делам иэооретеннй. н открытий (53) УПК 667.661..2 (088.8) (72) Авторы изобретения

М. А. Гинзбург и В. B Корчагин (71) Заявитель (54) КАМЕРА ДЛЯ ОКРАШИВАНИЯ КРУПНОГАБАРИТНЫХ

ИЗДЕЛИЙ

Изобретение относится к установкам для нанесения лакокрасочных материалов на иэделия методом распыления и может быть использовано в окрасочных uexax, машиностроительных предприятий.

Известна распылительная камера для окраски иэделий, содержащая корпус, гидрофильтр с ванной, насосные агрегаты и систему вытяжной вентиляции(1).

При такой очистке большая часть краски остается в циркулирующей воде и в процессе повторного использования засоряет фильтры, насосы, вентиляционное оборудование и гидрофильтры.

Более близкой к описываемому изобретению является камера для окрашивания

15 крупногабаритных изделий, содержащая корпус, гидрофильтр, водяной экран и осадочную ванну 2).

Однако в известной камере не обесп 20 чивается качественная очистка рецирхулирующей воды, особенно от мелких растворенных частиц краски, находящихся во взвешенном состоянии.

Uenbm изобретения являетс:я улучшение качества очистки циркулирующей воды от краски.

Поставленная цель достигается тем, что окрасочная ванна снабжена коллектором для подвода сжатого воздуха, рас.положенным в нижней ее части, пеносборником, расположенным в верхней части ванны и выполненным в виде телескопического цилиндра- толкателя со скребком, и емкостью-ловителем.

На чертеже изображена камера для окраски изделий распылением.

Камера содержит корпус 1 о установленным на нем гидрофильтром 2 и вертикальным водяным экраном 3. Гидро» фильтр 2 подсоединен в верхней своей части к: вентиляционному устройству

4, а в нижней - к осадочной ванне 5.

В нижней части ванны 5 расположен коллектор 6 для подачи сжатого воздуха, а в верхней - телескопический цилиндр-толкатель 7 со скребком 8. образовавшаяся пена с краской снимается с поверхности воды скребком 8 в емкостьловитель 9 чеРез щель 10. )кРашиваемое изделие подается в камеру по монорельсовому пути 11.

Работает окрасочная камера следующим образом, Воздух с парами растворителя и лакокрасочным туманом всасывается вентиляционной системой 4 через гидрофильтр

2, где, проходя через поток воды, падаю- 6 ший с вогнутых экранов, очищается от частиц краски и паров растворителя, Задерживаемые водой частицы краски и растворителя направляются в осадочную ванну 5- Сюда же поступает и вода с крас- кой иэ Вертикального защитного экрана

3. В осадочной ванне за счет подачи сжатого воздуха через коллектор 6 краска поднимается на поверхность воды и удерживается образовавшейся пеной. Последняя с помощью пеносборника, состоящего из цилиндра-толкателя 7 со скребком

8, сбрасывается в емкость повитель 9.

Предлагаемая камера позволит при менять краску после очистки от пены для повторного использования и снизит трудозатраты по очистке гидрофильтра, вентилятора и трубопроводов камеры, Формула изобретения

Камера для окрашивания крупногабаритных изделий, содержащая корпус, гидрофильтр, водяной экран и осадочную ванну, о т л и ч а ю ш а я с я тем, что, с целью улучшения качества очистки циркулируюшей воды от краски, окрасочная ванна снабжена коллектором для подвода сжатого воздуха, расположенным в нижней ее части, пеносборником, расположенным в верхней части ванны и выполненным в виде телескопического цилиндра-толкателя со скребком, и емкостью ловителем.

Источники информации, принятые во внимание при экспертизе:

1. Альбом оборудования окрасочных цехов, М., "Химия"; 1975, с. 71; р.2.6.

2. Авторское свидетельство СССР

N 403447, М. кл. В 05 В 15/04, 1971.
