Реферат

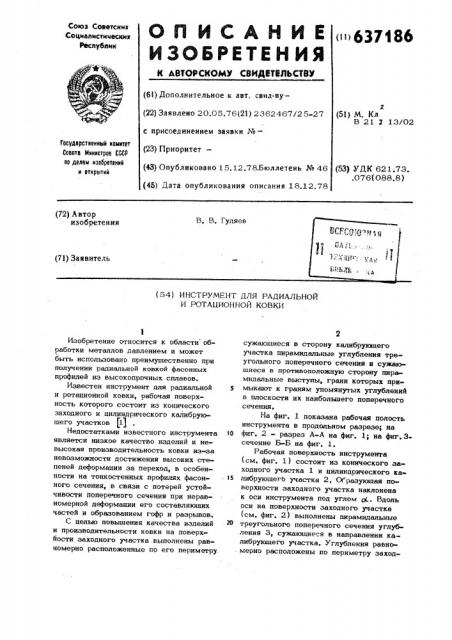

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

1ееспублик

< >637186

{61) Дополнительное к авт. свид-ву(22) Заявлено 20.05.76(21) 2362467/25-27 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 15.12.78.Бюллетень № 46 (4б) Лата опубликования описания 18.12.78 г (5!) М. Кл.

В 21 У 13/02

Государстоеинвй комитет

Совета Мииистроа СССР оо делам изобретений и открелий (53) УДК 621.73. .076(088.8) 72) Авто (54) ИНСТРУМЕНТ ДЛЯ РАДИАЛЬНОЙ

И РОТАЦИОННОЙ КОВКИ

Изобретение относится к области обработки металлов давлением и может быть использовано преимущественно при получении радиальной ковкой фасонных профилей из высокопрочных сплавов.

Известен инструмент для радиальной и ротационной ковки, рабочая поверхность которого состоит из конического заходного и цилиндрического калибрующего участков (1)

Недостатками известного инструмента является низкое качество изделий и невысокая производительность ковки из-аа невозможности достижения высоких степеней деформации за переход, в особенности на тонкостенных профилях фасонного сечения, в связи с потерей устойчивости поперечного сечения при неравномерной деформации его составляющих частей и образованием гофр и разрывов.

С целью повышения качества изделий и производительности ковки на поверхйости заходного участка выполнены равномерно расположенные по его периметру сужающиеся в сторону калибрукицего участка пирамидальные углубления треугольного поперечного сечения и сужающиеся в противоположную сторону пирамидальные выступы, грани которых примыкают к граням упомянутых углублений в плоскости их наибольшего поперечного сечения, На фиг. 1 показана рабочая полость инструмента в продольном разрезе; на

1О фиг. 2 — разрез А-А на фиг. 1; на фиг. Эсечение Б-Б на фиг. 1 .

Рабочая поверхность инструмента (см. фиг. 1 ) состоит из конического заходного участка 1 и цилиндрического каt5 либрующего участка 2. ОГразукнцая поверхности заходного участка наклонена к оси инструмента под углом са. Вдоль оси на поверхности заходного участка (см. фиг. 2) выполнены пирамидальные г0 треугольного поперечного сечения углубления 3, сужающиеся в направлении калибрующего участка. Углубления равномерно расположены по периметру заход»

637186

НИИПИ Заказ 7006/5 . Тираж 1045 Подписное

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ного участка. Часть заходного участка с этими углублениями образует зону основной деформации м . В начале этой зоны к граням углублений в плоскости их наибольшего поперечного сечения при- 3 мыкают грани пирамидальных выступов 4, образуя зону предварительной деформации.

Инструмент работает следующим образом.

Инструмент устанавливают на радиаль- Ю но-ковочную машину или пресс с пульсирующим приложением нагрузки. Заготовка по мере перемещения через эаходной участок 1 постепенно обжимается при пульсирующем приложении нагрузки. Выступы у

4 эоны предварительной деформации создают благоприятные условия для внедрения инструмента и разделения потоков течения металла. Выступы 4 и углубления 3 эоны основной деформации N спо- щ собстиуют течению металла не только вдоль оси, но и поперек. Такое перераснределение направлений течения металла особенно необходимо при получении фасоиных профилей с неравномерным обжа- 2% тием частей поперечного сечения заготовки. Образующиеся в процессе обжатия выступы и углубления на заготовке по мере перемещения ее через заходной участок уменьшаются и окончательно уст-щ раияются в калибруюшем участке.

Использование описанного инструмента позволяет повысить качество поверхности получаемых изделий (исключить гофры и разрывы) и повысить таким образом выход годного.

Кроме того, за счет повышения степени деформации за переход инструмент позволяет повысить производительность обработки на 10-12%.

Формула изобретения

Инструмент для радиальной и ротационной ковки, рабочая поверхность которого состоит из конического заходного и цилиндрического калибруюшего участков, о т л и ч а ю ш и и с я тем, что, с целью повышения качества изделий и производительности ковки, на поверхности заходного участка выполнены равномерно расположенные по его пери метру сужающиеся в сторону калибруюшего участка пирамидальные углубления треугольного поперечного сечения и сужающиеся в противоположную сторону пирамидальные выступы, грани которых примыкают к граням упомянутых углублений в плоскости их наибольшего поперечного сечения.

Источники информации, принятые во внимание при экспертизе:

1. Радюченко Ю. С. Ротационная ковка. М„1962, с. 7, фиг. 3, с. 162, фиг. 98.
