Оптическое стекло

Оптическое стекло

Иллюстрации

Показать все

Реферат

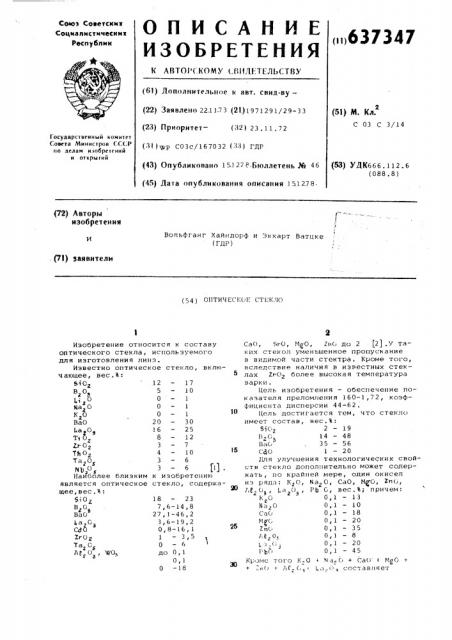

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТО) (.КОМУ (.ВИ.)И.:ТЕЛЬСТВУ

Союз Советских

Социалистических

Республик ф ф (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.11.73 (2 )1971291/29-33 (23) Приоритет — (82) 23.11.72 ()() щр СОЗс/167032 () ) ) Г11Р (43) Опубликовано 15127 8 Бюллетень ph 46 (45) Дата опубликования описания 151278. (51) М. Кл.

С 03 С 3/14

Государственный комитет

Совета Минис(ров (,СОР но делам н.1обре1еннй и откры(нй (53) УДК666. 112. 6 (088.8) (72) Лвторы изобретения

ВольФ ган г Х ай11дорф и В к харт Ватц к е (ГДР) . Pl) заявители (54 ) ОНТИЧЕСК(>Е СТЕК1Ю

1B — 23

7,6-14,8

27,1-46,2

3,6-19,2

0,8 — 16,1

1 — 3,5

0 — б до 0,1

0,1

0 — 18

Изобретение относится к составу

onтическoro стекла, используемого для изготовления линз.

Известно оптическое стекло, включающее, вес.%:

SiO г

12 — 17

 Π5 — 10

? 3 о 0 — 1 г яаг О

0 — 1

К О 0 — 1 10 г

Вао 20 — 30 агО г 9 !

6 — 25

Т1 0 г

8 — 12

Zr Ог 3 — 7

111 ог 4 — 10 тагО

3 — 6

3 — 6 (1) .

Наиболее близким к изобретению является оптическое стекло, содер»<ащее,вес.%:

9i0z в с

Вао

С<) О

Zr0 2 т

Таг О Е,О,, WO, Сад, QrO, Моо, Zn(i до 2 (2) ° У ких стекол уменьшенное пропускание в видимой части стектра. Кроме того, вследствие наличия в известных стеклах Его? более высокая температура варки.

Цель изобретения — обеспечение показателя преломления 160-1,72, коэффициента дисперсии 44-62.

Цель достигается тем, что стекло имеет состав, вес.%: 1 (. г 2 — 19

2(14 — 48

В а(з

35 — 56

C<10 1 — 20

gn улучшения технологических свойств стекло допол:1ительно может содержать, по крайней мере, один окисел из ряда: К?О, Na О, CaO, NgG, 110, 7Е 0 !а О, Pb С, вес.%; причем: г з ? з

К G 0,1 13

Ма?0 0,1 — 10

Сао 0,1 — 18

Мg(. 0,1 — 20

l n(. 0,1 — 35 г-(z 01 0,1 — 8

1,(i 0,1 — 20

РЬ(> 0,1 — 45

Кр эме тот.о К,O t N,à., (i + Са(г 1 MgG +

+ н(> е й((,1 ),;1„

637347 не более 40t, à K О + Иа О + СаО

+и О+ ЬО+ЛРО + Laо +PbO не более 48%. з

В связи с большим содержанием ВаО, :дО, В О в стекле обеспечиваются высокие числа Лббе.

Стекла имеют показатель преломления 1,60 — 1,72 при числах Аббе

Ve — 34-62.

В таблице приведены конкретные составы стекол.

М О

13,0

10,0

20,0

35,0

15,0

21,0

14,9

14,7

14,3

20,0

4,0

2,0

1,0

1,0

2,0

1,0

0,5

0,5

0,5

3,0

11,0

14,3

14,1

13,8

2,0

11i0

Формула изобретения

К О 0,1 — 13

На О 0,1 — 10

CaG О, l — 18

М О 0,1 — 20

Z, Π0,1 — 35

Ae,О, 0,1 — 8

La,O 0,1 — 20

PbO 0,1 — 45

3. Оптическое стекло по п.1,2 о т л и ч а ю щ е е с я тем, что

40 КгО + Na +

+ LaгО составляет не более 40%, а

Кг О + йагО + Ca0 + М(О + ZnO + Ap>O +

+ L а О - РЬО со тавляет не более г д

48, вес. Ъ.

45 Источники информации, принятые во внимание при экспертизе

1. .Патент ФРГ У 1596866 кл.32 Ь 3/10, 1970.

1 . Патент ФРГ 14 96548 кл. 32 Ь 3/10

50 1972.

1. Оптическое стекло, включающее

&iO, В Оз, ВаО, С40, о т л и ч а ю— я 3 щ е е с я тем, что, с целью получения показателя преломления 1,60

1,72, коэффициента дисперсии 34-62, оно содержит указанные компоненты в следующих количествах, вес.В:

910 2 — 19

В,О, 14 — 48

ВаО 35 — 56

СЗО 1 — 20

2. Стекло по п.1, о т л и ч а ю щ е е с я тем, что, с целью улучшения технологически: свойств, оно дополнитель:о содержит по крайней мере один окисел из ряда: K О, ИагО, СаО, М О, ZnG, A80,, Ьа O, P bG, вес,%, причем:

Составитель И.Чернявская

Техред Н.Андрейчук Корректор H.Êoâaëeâà

Редактор Э.Шибаева

Заказ 7034/14 Тираж 554 Подписное

11НИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, М;-35, Раушская наб., д.4/5

Филиал ППП Патент, г.Ужгород, ул, Проектная, 4

56,0

51,6

50 0

38,7

56,0

47,4

56,0

38,0

49,5

52,0

47,0

44,4

36,8

44,4

39 7

39,2

48,0

45,3

44,7

43,6

25,5

23 5

45,0

42,3

40,0

21 5

15,2

17,7

22,5

23,5

21,3

20,1

16,7

20,1

18,0

14,0

19,0

15,1

14,9

14,5

14,6

13,5

3,0

9,0

3,0

12,4

8,8

10,2

13,0

13,5

12,2

11,5

9,5

11,5

10,3

9,8

9,0

8,7

8,6

8,3

3,9

11,4

2,0

10,0

1,0

18,7

20,0

2,0

1,0

1,5

4,0

2,0

4,0

11,0

7,0

1,0

1,2

2,5

5 0

1,655

1,672

1,626

1,625

1,640

1,689

1, 718

1,753

1,630

1,625

1,665

1,660

1,696

1,702

1,679

1,711

1,713

1,721

1, 729

1,735

57,2

53 3

60,8

58,9

59,9

49,9

44,4

34,4

54,1

53,7

57,8

51,9

47,2

51 8

50,3

44,3

45,0

40,8

39,5

38,9
