Глушеная глазурь

Глушеная глазурь

Иллюстрации

Показать все

Реферат

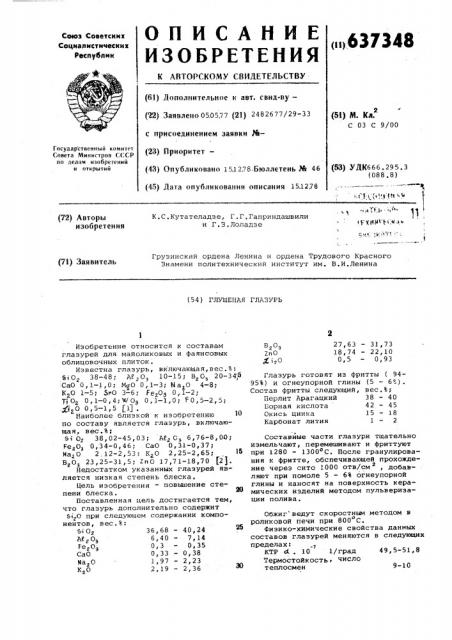

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«<>637348

Союз Советскик

Социалистических

Республик (6I) Дополнительное к авт. свид-ву— (32) Заявлено 0505.77 (Я1) 2482677/29-33 с присоединением заявки ¹(23) Приоритет— (4<з) Опубликовано 15.1278 Бюллетень № 46 (45) Дата опубликования описания 15.1278 (Ы) М. Кл.

C 03 С 9/ОО

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК666.295 ° 3 (088.8) (72) ABTOpbl изобретения

К.С.Кутателадзе, Г.Г.Гаприндашвили и Г.З.Лоладзе

Грузинский ордена Ленина и ордена Трудового Красного

Знамени политехнический институт им. В.И.Ленина (54) ГЛуШЕНЛЯ ГЛАЗУРЬ

27,63 — 31,73

18,74 — 22,10

0,5 - 0,93

В,О, иО

gtqO

36,68

6,40

0,3

0,33

1,97

2,19

Изобретение относится к составам глазурей для майоликовых и фаянсовых облицовочных плиток.

Известна глазурь, включающая,вес.Ъ: бj Ог 38-48 У М г 0„10-15; Вг 0 20-34о

СаО 0,1-1,0; Mg0 0,1-3; Йа О 4-8;

1< 20 1-5; 5иО 3-6; Fe>0> 0,1-2;

Т< Ог О, 1-0,4; Ю Оз О, 1-1,0; т 0,5-2,5; ,ФЕО 0<5-115 И °

Наиболее близкой к изобретению по составу является глазурь, включающая, вес.%;

51 Ог 38,02 45<03) Мг Оз 6 ° 76 8<00<

Fe<0> 0,34-О,4б; Са0 0,31-0,37;

Иаг О 2, 12-2, 53: КгО 2, 25-2, 65;

ВгОз 23,25-31,5; Zn O 17,71-18,70 (21.

Йедостатком указанных глазурей является низкая степень блеска.

Цель изобретения - повышение степени блеска.

Поставленная цель достигается тем, что глазурь дополнительно содержит з< О при следующем содержании компог кентов, вес.Ъ:

51 Ог 40,24 ле,о, 7,14

FeгОз 0,35

СаО 0,38

Иа О 2,23

2,36

Глазурь готовят из фритты (9495Ъ) и огнеупорной глины (5 — 6%).

Состав фритты следующий, вес.Ъ;

Перлит Арагацкий 38 — 40

Ворная кислота 42 — 45

Окись цинка 15 — 18

Карбонат лития 1 — 2

Составные части глазури тщательно измельчают, перемешивают и фриттуют при 12SO — 1300оС. После гранулирования к фритте, обспечивающей прохождение через сито 1000 отв/см, добавляют при помоле 5 — 6% огнеупорной глины и наносят на поверхность керамических иэделий методом пульвериэации полива.

Обжиг ведут скоростным методом в роликовой печи при 800 С. физико-химические свойства данных составов глазурей меняются в следующих пределах:

КТР d.. 10 1/град 49,5-51,8

Термостойкостьт число теплосмен 9-10

637348

1250-1300

1 — 1,5

68-69

82-84

750-900

800

750-900

800

35

0,22

0,25

1,46

97,21

1,48

96,92

1280

82 белый

1250

82 глушеный

36,68

6,40

0,3

0i33

1,97

2,19

27,63

18,74

0,5

5j 02

АЕ,О, Få>0

СаО йа О

К О

ВВ203

ZqO 0

40,24

7,14

0 35

0,38

2,23

2,36

31,73

22,10

0,93

Формула изобретения

Составитель А . Еерсенов

Редактор З.Шибаева Техред Н.Лндрейчук Корректор Н,Ковалева

Заказ 7034/14 Тираж 554 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5 филиал ППП Патент, r.Óæãoðoä, ул. Проектная, 4

Интервал плавления, С 750-900

Температура обжига,оС 800

Длительность политого обжига, мин 35-40

Толщина глазурного слоя,мм 0,2-0,25

Плотность па ареометру, r/ñì з

1, 44-1,48

Кислотостойкость % 96,92-97,37

Температура фриттования, С

Время варки, час

Блеск, %

Белизна,Ъ

Цвет покрытия белый глушеный

КТР oL .10 1 град 49,5

Термостойкость, число теплосмен 10

Интервал плавления, С 750-900

Температура обжига, Ñ 800

Длительность политого обжига, мин. 40

Толщина глазурного слоя мм 0,2

Плотность по ареометру, г/см 1,44

Кислотостойкость,5 97,37

Температура фриттования, С 1300

Время варки час 1,5

Блеск, Ъ- 68

Белизна, Ъ 84

Цвет покрытия

Преимущество состоит в том, что описанная глушеная глазурь отличается очень низкой температурой обжига и высокой степенью блеска, что очень редко встречается в производстве фаянсовых облицовочных плиток.

Глушеная глазурь, включающая бi О, А6д О, Feд0, СаО, 8а О, К О, ВдС,,ZnO,отличающаяся тем„ что, с целью повышения блеска, она дополнительно содержит М 0 при следующем соотношении компонейтов, вес.Ъ:

Конкретные составы глазурей из предложенной области, вес. Ъ:

Состав 1 2 3 з10g 37,36 36,68 40,24

Ае208 6.65 6,40 7,14

Fe О 0,32 0,30 0,35

СаО 0,35 0,33 0,38

HagO 2,07 1,97 2,23

К 0 2,19 2,19 2,36

В 0 31,73.29,30 27,63

ZqO 18,83 22,10 18,74 i О 0,50 0,73 0,93

Эти составы имеют следующие физикохимические свойства:

51 51,8

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 416324, кл. С 03 С 5/00, 06.03.72.

2. Авторское свидетельство СССР

Р 526602, кл. С 03 С 9/00, 27.05.74.
