Устройство для извлечения деревянных концевых пробок из металлических трубчатых крепежных стоек

Устройство для извлечения деревянных концевых пробок из металлических трубчатых крепежных стоек

Иллюстрации

Показать все

Реферат



ССГР

М Я735

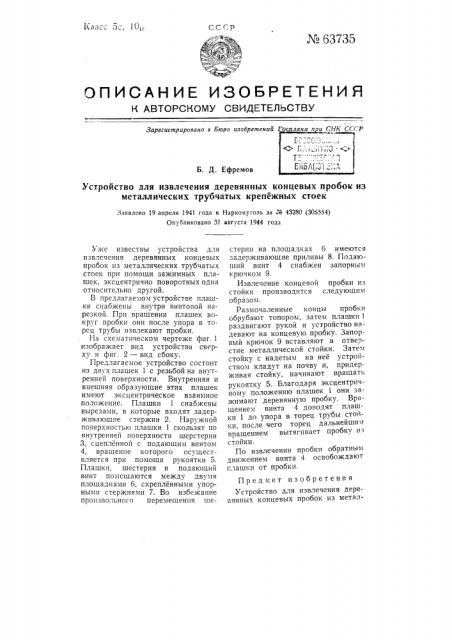

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений

Б. Д. Ефремов

Устройство для извлечения деревянных концевых пробок из металлических трубчатых крепежных стоек

Заявлено 19 апреля 1941 года в Наркогауголь за «Vi 43280 (305554) Опубликовано 31 августа 1944 года стерни на площадках 6 имеются

:-адерживающие приливы 8. Подаюший винт 4 снабжен запорным крючком 9.

Извлечение концевой пробки из стойки производится следующим образом.

Размочаленные концы пробки обрубают топором, затем плашки 1 раздвигают рукой и устройство надевают на концевую пробку. Запорный крючок 9 вставляют в отверстие металлической стойки. Затем стойку с надетым на нее устройством кладут на почву и, придерживая стойку, начинают вращать рукоятку 5. Благодаря эксцентричному положеншо плашек 1 они зажимают деревянную пробку. Вращением винта 4 доводят плашки 1 до упора в торец трубы стойки, после чего торец дальнейшим вращением вытягивает пробку из стойки.

По извлечении пробки обратным движением винта 4 освобождают глашки от пробки.

Предмет изобретения

Устройство для извлечения деревянных концевых пробок из металУже известны устройства для извлечения деревянных концевых пробок из металлических трубчатых стоек при помощи зажимных плашек, эксцентрично поворотных одна относительно другой.

В предлагаемом устройстве плашки снабжены внутри винтовой нарезкой. При вращении плашек вокруг пробки они после упора в торец трубы извлекают пробки.

Ela схематическом чертеже фиг. 1 изображает вид устройства сверху и фиг. 2 — вид сбоку.

Предлагаемое устройство состоит из двух плашек 1 с резьбой на внутреннеи поверхности. Внутренняя и внешняя образующие этих плашек имеют эксцентрическое взаимное положение. Плашки 1 снабжены вырезами, в которые входят задерживающие стержни 2. Наружной поверхностью плашки 1 скользят по внутренней поверхности шерстерни

3, сцепленной с подающим винтом

4, вращение которого осуществляется при помощи рукоятки 5.

Плашки, шестерня и подающий винт помещаются между двумя площадками 6, скрепленными упорными стержнями 7. Во избежание произвольного перемещения шеМ 63735

Типография Госиланиз(гата, нм. Воронского, г, Калу а лических трубчатых крепежных стоек с помощью зажимных плашек, эксцентрично поворотных одна относительно другой, о т л и ч а юш е е с я те», что плашки снабжены

Отв. редактор 11. А. 1Чихайлов

Ло1042 Подписано к не гати 16, -16 г. внутри винтовой нарезкой, с цел1ю, при их вращении вокруг пробки после упора плашек в торе!l.:1çâ 1åчения пробки.

Техн, редактор М. В. Смоаьякова

Тираж 500 экз. Цена 6:. к. За".. 318
