Полимербетонная смесь

Полимербетонная смесь

Иллюстрации

Показать все

Реферат

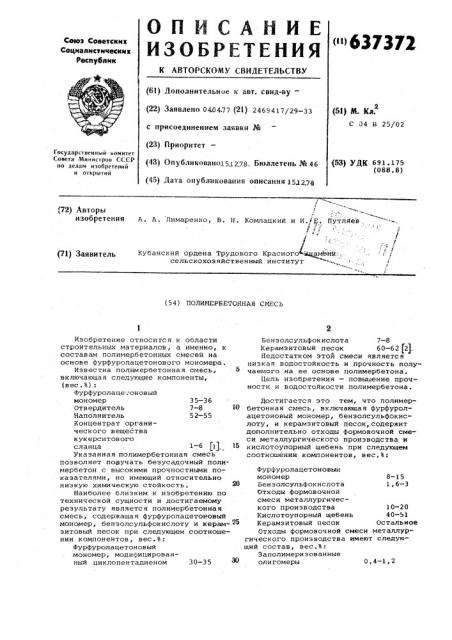

ОПИСАНИЕ

И З О Б г Е 1 Е Н И Я 1йЗ З

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Сеюз Советсккх

Сюцналнстнчески х т.@СП б П тт Н (61) Дополнительное к авт, свид-ву— (22) Заявлено 040477 (2l) 2469417/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано151278. Бюллетень № 46 (45) Дата опубликования описания 15.1278 (53) М. Кл.

С 04 В 25/02

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (53) УДК 691 ° 175 (088 ° 8) (72) Авторы изобретения

А. A. Лимаренко, В. Н. Комлацкий и И. g. Путлт(ев

Кубанский ордена Трудового Красного амЬнМ, сельскохозяйственный институт (7!) Заявитель (54 ) ПОЛИИЕРБЕТОННАЯ СМЕС Ь

0,4-1,2

Изобретение относится к области строительных материалов, а именно, к составам полимербетонных смесей на основе.фурфуролацетонового мономера.

Известна полимербетонная смесь, включающая следующие компоненты, (вес. Ъ):

Фурфуролаце;оновый мономер 35 — 36

Отвердитель 7-8 Ю

Наполнитель 52-55

Концентрат органического вещества кукерситового сланца 1-6 (1)

Укаэанная полимербетонная смесь позволяет поизучать безусадочный полимербетон с высокими прочностными показателями, но имеющий относительно низкую химическую стойкость. 20

Наиболее близким к изобретению по технической сущности и достигаемому результату является полимербетонная смесь, содержащая фурфуролацетоновый мономер, бензолсульфокислоту и керам- 25 зитовый песок при следующем соотношении компонентов, вес.В:

Фурфуролацетоновый мономер, модифицированный циклопентадиеном 30-35

Бензолсульфокислота 7-8

Керамзитовый песок 60-62 (2).

Недостатком этой смеси является низкая водостойкость и прочность получаемого на ее основе полимербетона.

Цель изобретения — повышение прочности и водостойкости полимербетона.

Достигается это тем, что полимербетонная смесь, включающая фурфуролацетоновый мономер, бензолсульфокислоту, и керамзитовый песок, содержит дополнительно отходы формовочной смеси металлургического производства и кислотоупорный щебень при следующем соотношении компонентов, вес,Ъ:

Фурфуролацетоновыи мономер 8-15

Беизолсульфокислота 1,6-3

Отходы формовочной смеси металлургического производства 10-20

Кислотоупорный щебень 40-51

Керамзитовый песок Остальное

Отходы формовочной смеси металлургического производства имеют следующий состав, вес.Ъ:

Заполимеризованные олигомеры

637372

0,18-0,27

Формула изобретения

2,5 1,6

16 20

44,5 51

25 19,4

Составитель Р. Хасанов

Техред К,Гаврон Корректор И. Гоксич

Редактор Э. Ыибаева

Заказ 7036/15 Тираж 709 Подписное

ЦЯИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Хлориды в виде хлористого алюминия и аммония 22,5-32,7

Окись железа 0,6-1,0

Углеродная сажа 0,2-0 4

Кварцевый песок Остальное

Наличие в отходах формовочных смесей полимеров и сажи делает полимербетонную смесь гидрофобным, а хлориды способствуют более глубоким поликонденсационным процессам, особенно при тепловой обработке полимербетон- 10 ных изделий.

Пример. Технология.приготовления полимербетонной смеси состоит из следующих операций.

Производят сушку кислотоупорного 15 щебня, керамзитового песка и отходов формовочных смесей. Далее расворяют бензолсульфокислоту в ацетоне, дозируют компоненты и перемешивают их между собой. Перемешивание проводят в 20 стандартных батоно-или растворомешалках. Общее время перемешивания составляет 10-15 мин, Из .полученной полимербетонной смеси формуют изделия, которые отверждаются при нормальной температуре в течение суток и проходят термообработку при 70-80 С в камерах прогрева в течение 16-18 ч.

Примерные составы предложенной смеси .

Фурфуролацетоновый мономер 15 12 8

Бензолсульфокислота 3

Отходы формовочной смеси металлургического Производства 10

Кйслотоупорный щебень 41

Керамзитовый песок 31

Полимербетон, полученный из указанных составов имеет следующие физико-механические показатели-.

Объемная масса, кг/м 1300 -2200

Предел прочности, кгс/см при сжатии 600-1100 при изгибе 100-200 при растяжении 80-100

В одон ас ыщен не эа сутки, % 0,17-0,25

Коэффициент теплопроводности, ккал/м час С

Коэффициент стойкости в воде 0,9 в кислотах 0 91 в щелочах 0,97 в растворах солей 0,95

Предлагаемая полимербетонная смесь рекомендуется к использованию в конструкциях и сооружениях, подвергающихся воздействию агрессивных сред и постоянному увлажнению.

l. Полимербетонная смесь, включающая фурфуролацетоновий мономер, бенэолсульфокислоту и керамэитовый песок, отличающаяся тем, что, с целью повышения прочности и водостойкости полимербетона она дополнительно содержит отходы формовочной смеси металлургического производства и кислотоупорный щебень при следующем соотношении компонентов, вес.Ъ:

Фурфуролацетоновый мономер 8 — 15

Бензолсульфокислота 1,6-3

Отходы формовочной смеси металлургического производства 10-20

Кислотоупарный щебень 40-51

Керамэитовый песок Остальное . 2. Смесь по п. 1, о т л и ч а ющ а я с я тем, что отходы формовочной смеси металлургического производства имеют следующий состав вес,Ъ:

Заполимеризованные олигомеры 0,4-1,2

Хлориды в виде хлористого алюминия и аммония 22,5-32,7

Окись железа 0,6-1,0

Углеродная сажа 0,2-0,4

Кварцевый песок Остальное

Источники информации, принятые во внимание при экспертизег

1. Авторское свидетельство СССР

М 358297, кл. С 04 В 25/04, 24.02.71.

2. Авторское свидетельство СССР

Р 294814, кл. С 04 В 25/02, 23.01.69.
