Реферат

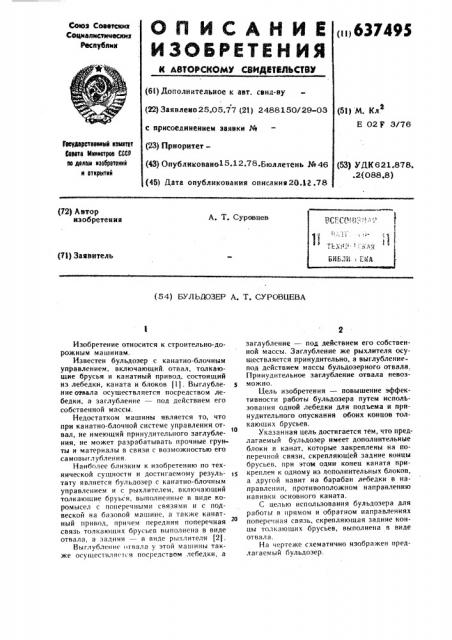

Союз Соаетееа

Соиналнстнмесннх

Реснубннн (((, б37495 (6Ц дополнительное к авт. саид-ву

P>}, л

Е 02 F 3/76 (22} Заявлено 25.05.77 (Я } 2488150/29-03 с присоединением заявки № (23) Приоритет—

{43) Опубликовано15-> 2.78-Бюллетень ¹ 46 (45} Дата опубликования описания2042.78

Гввудерстеввнвй каатвт

66NN Мвйитрвв С6О вв двяйн Н306 втвммм н вт((рнтмй (53) УДК 621.878..2(OSS.8) (T2) Автор изобретения

А, Т. Суровцев (7j) Заявитель (54} БУЛЬДОЗЕР А. Т, СУРОВЦЕВА

Изобретение относится к строительно-дорожным машинам.

Известен бульдозер с канатно-блочным управлением, включающий. отвал, толкающие брусья и канатный привод, состоящий из лебедки, каната н блоков (11. Выглубле- s ние ткала осуществляется посредством лебедки, а заглубление — под действием его собственной массы.

Недостатком машины является то, что при канатно-блочной системе управления от1О вал, не и меющий при нудител ьного заглубления, »е может разрабатывать прочные грунты и материалы в связи с возможностью его са мовь(гл ублени я.

Наиболее близким к изобретению по технической сущности и достигаемому резуль- (5 тату является бульдозер с канатно-блочным управлением и с рыхлителем, включающий толкающие бруься, выполненные в виде коромысел с поперечными связями и с подвеской на базовой машине, а также канатный привод, причем передняя поперечная

20 связь толкаюц(их брусьев выполнена в виде отвала, а задняя -- в виде рыхлителя j2j.

Выглублснис (>гвала у этой машины также осуц(ествля(тся посредством лебедки, а заглубление — под действием его собственной массы. Заглубление же рыхлителя осуществляется принудительно, а выглублениепод действием массы бульдозерного отвала.

Принудительное заглубление отвала невозможно.

Цель изобретения — повышение эффективности работы бульдозера путем использования одной лебедки для подъема и прйнудительного опускания обоих концов толкающих брусьев.

Указанная цель достигается тем, что предлагаемый бульдозер имеет дополнительные блоки и канат, которые закреплены на поперечной связи, скрепляющей задние концы брусьев, при этом один конец каната прикреплен к одному из дополнительных блоков, а другой навит на барабан лебедки в направлении, противоположном направлению навивки основного каната.

С целью использования бульдозера для работы в прямом и обратном направлениях поперечная связь, скрепляю(цая задние концы толкающих брусьев, выполнена в виде отвала.

На чертеже схематично изображен предлагаемый бульдозер.

637495

Составитель А. Толмачев

Редактор Т. Яковчик Техред О. Луговая Корректор Д.Мельниченко

Заказ 706l/22 Тираж 777 Подписное ггНИИПИ Государственного комитета Сонета Министров СССР по делам изобретений н открытий

l 1ЗОЗб, Москва, Ж-З5, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Бульдозер включает переднюю поперечную связь толкаюших брусьев в виде отвала 1 и заднюю в виде отвала 2, толкающие брусья 3, основной канатный привод с канатом 4, подвижным 5 и неподвижным 6 блоками и лебедкой 7, дополнительный канат 8 с подвижным 9 и неподвижным 10 блокамн. Дополнительный канат имеет направление навивки, противоположное направлению навивки основного каната.

Бульдозер работает следующим образом.

При вращении барабана лебедки 7 по часовой стрелке, основной канат 4 сматывается с барабана, а дополнительный канат

8 наматывается, при этом отвал 1 опускается; а отвал 2 поднимается. При вращении барабана в обратную сторону заглубляется отвал 2, а отвал 1 поднимается. При работе отвалы 1 и 2 могут поочередно заглубляться на определенную глубину при переднем и заднем ходе базовой машины, а с помощью тормоза лебедки фиксироваться в заданном положении.

Использование одной лебедки для подъема и принудительного опускания обоих концов толкающих брусьев (отвалов) расширяет эксплуатационные возможности. машины, повышает ее производительность. формула изобретения

1. Бульдозер, содержа щи и толкающие брусья, выполненные в виде коромысел с поперечнымн связями и с подвеской на базовой машине, а также канатный привод, один из блоков которого закреплен на поперечной связи передних концов брусьев, а закрепленный на нем канат навит иа барабан лебедки, отличающийся тем, что, с целью повышения эффективности работы путем использования одной лебедки для подъема и принудительного опускания обоих концов ,Е толкающих брусьев, он имеет дополнительные блоки и канат, которые закреплены на поперечной связи, скрепляющей задние концы брусьев, при этом один конец каната прикреплен к одному из дополнительных блоков, а другой навит на барабан лебедки в направлении, противоположном направле нию навивки основного каната.

- 2. Бульдозер по п. 1, отличающийся твм, что, с целью использования его для работы в прямом и обратном направлениях, поперечная связь, скрепляющая задние концы толкающих брусьев, выполнена в виде отИсточники информации, принятые во внимание при экспертизе:

1. Плешков Д. И. н др. Бульдозеры, скреперы, грейдеры. М., «Высшая школами, 1972, с, 106.

2. Авторское свидетельство СССР

JA 112269, кл. F. 02 F 3/76, 1955.
