Виброизолятор вакуумных установок

Виброизолятор вакуумных установок

Иллюстрации

Показать все

Реферат

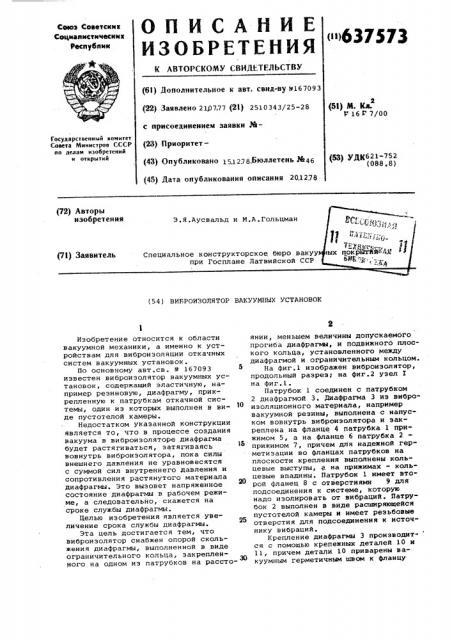

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ Сюветскик

Сециапметичасин к республик (6I) Дополнительное к авт. сеид-ву 8167093 (22) Заявлено 21Д7,77 (21} 2510343/25-28 с присоединением заявки Я{23) Приоритет(43} Опубликовано 151278.бюллетень,%46 (45) Дата опубликования описания 20,1278 (50 +. 4<л.

Г 16 Р 7/00

Государственный комитет

Совета Министров СССР но делам изобретений и открытий (583 УДК621-752 (088.8) (54) ВИБРОИЗОЛЯТОР ВАКУУМНЫХ УСТАНОВОК

Изобретение относится к области вакуумной механики, а именно к устройствам для виброизоляции откачных систем вакуумных установок.

По основному авт.св. Р 167093 известен виброизолятор вакуумных установок, содержащий эластичную, например резиновую, диафрагму, прикрепленную к патрубкам откачной системы, один из которых выполнен в виде пустотелой камеры.

Недостатком укаэанной конструкции является то, что в процессе создания вакуума в виброизоляторе диафрагма будет растягиваться, затягиваясь вовнутрь внброизолятора, пока силы внешнего давления не уравновесятся с суммой сил внутреннего давления и сопротивления растянутого материала диафрагмы. Это вызовет напряженное состояние диафрагмы в рабочем режиме, а следовательйо, скажется на сроке службы диафрагмы.

Целью изобретения является yseличение срока службы диафрагмы.

Эта цель достигается тем, что виброизолятор снабжен опорой скольжения диафрагмы, выполненной в виде ограничительного кольца, закрепленного на одном из патрубков на расстоянин, меньшем величины допускаемого прогиба диафрагмы, и подвижного плоского кольца, установленного между диафрагмой и ограничительным кольцом.

На фиг.1 изображен виброизолятор, продольный разрез; на фиг.2 узел Т на фиг.1.

Патрубок 1 соединен с патрубком

2 диафрагмой 3. Диафрагма 3 иэ вибро10 изоляционного материала, например вакуумной резины, выполнена -с напуском вовнутрь виброизолятора и закреплена на фланце 4 патрубка 1 прижимом 5, а на фланце 6 патрубка 2 прижимом 7, причем для надежной герметизации во фланцах патрубков на плоскости крепления выполнены кольцевые выступы, а на прижимах — кольцевые впадины. Патрубок 1 имеет второй фланец 8 с отверстиями 9 для подсоединения к системе, которую надо изолировать от вибраций. Патрубок 2 выполнен в виде расширяющейся пустотелой камеры и имеет резьбовые отверстия для подсоединения к источнику вибраций. крепление диафрагмы 3 производит- ся с помощью крепежных деталей 10 и

11, причем детали 10 приварены вакуумным герметичным швом к фланцу

637573

Формула изобретения

Фие.2

ЦНИИПИ Заказ 70 77/26 Тираж 1156 Подписное

Филиал ППП Патент, r.Óæãopoä, ул.Проектная,4 патрубка 1. Ограничительное кольцо

12 крепится к патрубку 1 крепежными деталями 13. На ограничительном кольце 12, выполненном, например, из стали, свободно лежит подвижное кольцо

14 из тонколистового материала, например стального листа толщиной 0,81,5 мм. Кольцо 12 с .ограничительным кольцом 14 представляют собой опору скольжения, с которой контактирует диафрагма в рабочем режиме. Иатериал кольца 12 должен быть выбран так, чтобы коэффициент трения скольжения резины (если диафрагма иэ резины) и кольца 12 был больше коэффициента трения скольжения между кольцом 12 и ограничительным кольцом 14. Шероховатость обработки соприкасающихся поверхностей ограничительного кольца

14 и кольца 12 быть высокого класса. чистоты (1,25-0,32).

Устройство работает следующим образом.

Патрубок 1 соединяется герметично с откачной системой (или другим устройством) вакуумной установки, которую нужно изолировать от вибраций. Патрубок 2 соединяется герметично с источником вибраций, например с вакуумным механическим насосом.

В период создания вакуума но внутренней T1GJIocTH виброиэолятора напуск диафрагмы растягивается и, дойдя до кольца 12, принимает Форму гофры.

Расстояние И,на которое должно быть установлено ограничительное кольцо

14 относительно дйафрагмы в ее нерабочем положении (вакуума внутри виброизолятора нет), должно быть минимально необходимым для образования

6 гофры, таким чтобы величина растягивания диафрагмы при создании вакуума не влияла бы на механическую прочность диафрагмы в рабочем режиме.

Гофра во время эксплуатации (при га10 шении вибраций)контактирует с кольцом 12 или вместе с кольцом 12 скользит по ограничительному кольцу 14.

Виброиэолятор вакуумных систем прост по конструкции. Иожет приме15 няться на устройствах больших размеров (до 500 мм).

Виброизолятор вакуумных установок по авт.св. Р 167093, о т л и ч а ю— шийся тем, что, с целью увеличения срока службы диафрагмы, он снабжен опорой скольжения диафрагмы, выполненной в виде ограничительного кольца, закрепленного на одном из патрубков на расстоянии, меньшем величины допускаемого прогиба диафрагмы, и подвижного плоского кольца, установленного между диафрагмой и ограничительным кольцом.
