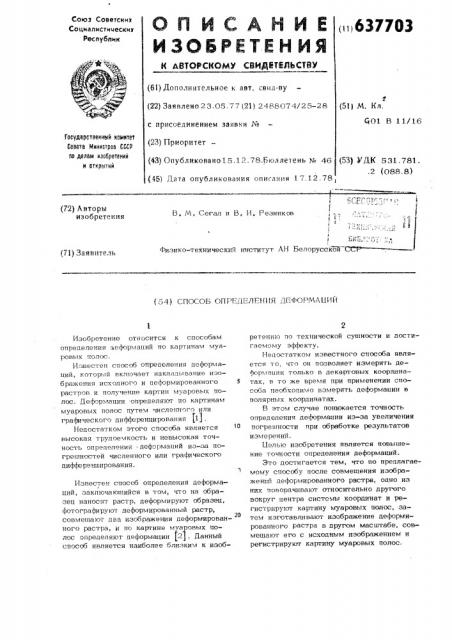

Реферат



637703

Составитель Б. Евстратов

Редактор И. Шубина Техред 3. Фанта К орре ктор П, М ака реви ч

Заказ 7096/33 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, > l-35, Раушская наб,, д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Способ осуществляют следующим образом.

На исследуемый объект наносят растр сетку ), деформируют его, фотографируют деформированный растр и на полученное негативное изображение наносят, например, царапанием, полярную систему координат, и получают позитивное изображение. Затем совмещают полученные изображения, поворачивают одно из них относительно другого вокруг центра системы координат и регистрируют картину муаровых полос, которые являются линиями частных производных перемещений по угловой координате, Затем изготавливают прозрачное позитивное изображение деформированного растра в другом масштабе и совмещают его с исходным негативным изображением деформированного растра так, чтобы центры систем координат и пинии начала отсчета угловых координат совпали, и получают картину муаровых полос, являющихся линиями частных производных перемещений по радиусу. По картинам муаровых полос определяют деформации.

Изображение позволяет получить компоненты тензора деформации в полярных координатах при использовании любой системы растров, что расширяет круг задач, решаемых с применением метода муаPQ. формула изобретения

Способ определения деформации, заклюS чающийся в том, что на образец наносят растр, деформируют образец, фотографируют деформированный растр, совмещают два изображения деформированного растра, и по картине муаровых полос опреде16 ляют деформации, о т л и ч а ю ш и и с я тем, что, с целью повышения точности, после совмещения изображений деформированного растра одно из них поворачивают относительно другого вокруг центра

13 системы координат и регистрируют картину муаровых полос, затем изготавливают изображение деформированного растра в другом масштабе, совмещают его с исходным иэображением и регистрируют карти @ ну муаровых полос.

Источники информации, принятые во внимание при экспертизе:

1. Сухарев И. П., Ушаков Б. Н. "Исследование деформаций и напряжений методом муаровых полос". M., Машиностроение, 1969, с. 32-33.

2. Люрелли A., Парке В, "Анализ деформаций с использованием муара". M., Мир, 1 974, с. 184.
