Реферат

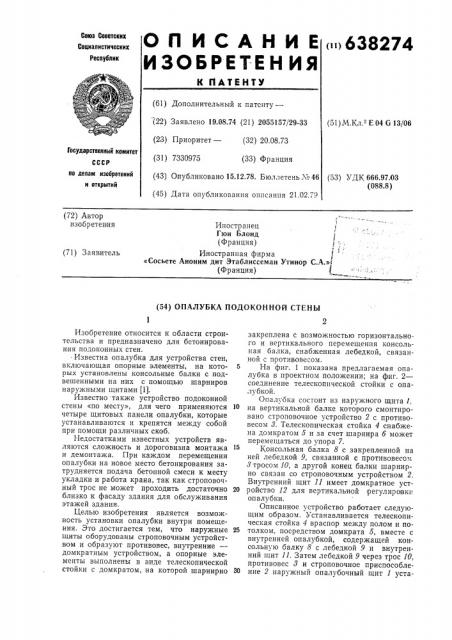

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

<>638274 (61) Дополнительный к патснту— (22) Заявлено 19.08.74 (21) 2055157/29-33 (23) Приоритет — (32) 20.08.73 (31) 7330975 (33) Франция (43) Опубликовано 15.12.78. Бюллетень ¹ 46 (45) Дата опубликования описания 21.02.79 (51) М.Кл. Е 04 6 13/06

Государственный комитет по делам изобретений н открытий (53) УДК 666 97.03 (088.8) (72) Автор изобретения

Иностранец

Гюи Блонд (Франция)

Иностранная фирма

«Сосьете Аноним дит Этаблиссеман (Франция) I

1

Утинор С.А.Ы

1 (71) 3 аяв,итель (54) ОПАЛУБКА ПОДОКОННОЙ СТЕНЫ

Изобретение относится к области строительства и предназначено для бетонирования подоконных стен.

Известна опалубка для устройства стен, включающая опорные элементы, на кото- 5 рых установлены консольные балки с подвешенными на них с помощью шарниров наружными щитами (1).

Известно также устройство подоконной стены «по месту», для чего применяются 10 четыре щитовых панели опалубки, которые устанавливаются и крепятся между собой при помощи различных скоб.

Недостатками известных устройств являются сложность и дороговизна монтажа 15 и демонтажа. При каждом перемещении опалубки на новое место бетонирования затрудняется подача бетонной смеси к месту укладки и работа крана, так как строповочный трос не может проходить достаточно 20 близко к фасаду здания для обслуживания этажей здания.

Целью изобретения является возможность установки опалубки внутри помещения. Это достигается тем, что наружные 25 щиты оборудованы строповочным устройством и образуют противовес, внутренние— домкратным устройством, а опорные элементы выполнены в виде телескопической стойки с домкратом, на которой шарнирно ЗС закреплена с возможностью горизонтального и вертикального перемещения консольная балка, снабженная лебедкой, связанной с противовесом.

На фиг. 1 показана предлагаемая опалубка в проектном положении; на фиг. 2— соединение телескопической стойки с опалубкой.

Опалубка состоит из наружного щита 1, на вертикальной балке которого смонтировано строповочное устройство 2 с противовесом 8. Телескопическая стойка 4 снабжена домкратом 5 и за счет шарнира б может пер ем ещать ся до упор а 7.

Консольная балка 8 с закрепленной на ней лебедкой 9, связанной с противовесом

8 тросом 10, а другой конец балки шарнирно связан со строповочным устройством 2.

Внутренний щит П имеет домкратное устройство 12 для вертикальной iperyлировки опалубки.

Описанное устройство работает следующим образом. Устанавливается телескопическая стойка 4 враспор между полом и потолком, посредством домкрата б, вместе с внутренней опалубкой, содержащей консольную балку 8 с лебедкой 9 и внутренний щит 11. Затем лебедкой 9 через трос 10, противовес 8 и строповочное приспособление 2 наружный опалубочный щит 1 уста638274 навливается в вертикальное положение.

После установки опалубки производится бетонирование.

Распалубка осуществляется следующим образом. Трос подъемного крана соединяют со строповочным приспособлением через отверстие 18. Затем открывают замок. Лебедкой 9 посредством троса 10 поворачивают противовес 8 и отводят наружный щит 1 от забетонированной поверхности. Затем домкратом б опускают стойку 4 и поворачивают ее вокруг шарнира б до упора 7. Затем краном снимают всю опалубку и перемещают ее на следующее место бетонирования. 15

Формула изобретения (Опалубка подоконной стены, включающая опорные элементы, консольные балки и закрепленные на них наружные и внут. ренние опал убочные щиты, о тл и ч а ющ а я с я тем, что, с целью возможности установки опалубки внутри помещения, наружные щиты оборудованы строповочным устройством и образуют противовес, внутренние — домкратным,устройством, а опорные элементы выполнены в виде телескопической стойки с домкратом, на которой шарнирно закреплена, с возможностью горизонтального и вертикального перемещения, от лебедки с противовесом консольная балка.

Источник информации, принятый во внимание при экспертизе:

1. Патент Франции Хе 2135735, кл. Е

04 G 11/00, 1т171.
