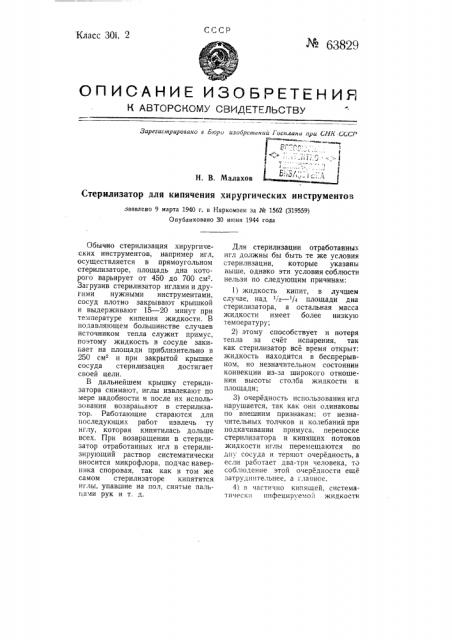

СССР
Класс 30i, 2
W 63829
ОПИСЛНИК ИЗОБРКтяни
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зарегистрировано в Бюро изобретении Госилани при СНК-СССР
Н. В. Малахов
Стерилизатор для кипячении хирургических инструментов заявлено 9 марта 1940 г. в Наркомзем за М 1562 (319559)
Опубликовано 30 июня 1944 года
Обычно стерилизация хирургических инструментов, например игл, осуществляется в прямоугольном стерилизаторе, площадь дна которого варьирует от 450 до 700 см-".
Загрузив стерилизатор иглами и другими нужными инструментами, сосуд плотно закрывают крышкой и выдерживают 15 — 20 минут при температуре кипения жидкости. В подавляющем большинстве случаев источником тепла служит примус, поэтому жидкость в сосуде закиriaeT на площади приблизительно в
250 см и при закрытой крышке сосуда стерилизация достигает своей цели.
В дальнейшем крышку стерилизатора снимают, иглы извлекают по мере надобности и после их использования возвращают в стерилизатор. Работающие стараются для последующих работ извлечь ту иглу, которая кипятилась дольше всех. При возвращении в стерилизатор отработанных игл в стерилизирующий раствор систематически вносится микрофлора, подчас наверняка споровая, так как в том же самом стерилизаторе кипятятся иг,чы, упавшие на пол, снятые пальцами рук и т. д.
Для стерилизации отработанных игл должны бы быть те же условия стерилизации, которые указаны выше, однако эти условия соблюсти нельзя по следующим причинам:
1) жидкость кипит, в лучшем случае, над jв — /4 площади дна стерилизатора, а остальная масса жидкости имеет более низкую температуру;
2) этому способствует и потеря тепла за счет испарения, так как стерилизатор все время открыт: жидкость находится в беспрерывном, но незначительном состоянии конвекции из-за широкого отношения высоты столба жидкости к площади;
3) очередность использования игл нарушается, так как они одинаковы по внешним признакам; от незначительных толчков и колебаний при подкачивании примуса, переноске стерилизатора и кипящих потоков жидкости иглы перемещаются но дну сосуда и теряют очередность,а если работает два-три человека, то соблюдение этой очередности еще затруднительнее, а главное, 4) в частично кипящей, систематически инфецируемой жидкости
¹ 63829 все иглы, по сути дела, не стерилизуются.
Известны стерилизаторы, снабженные крышкой и имеющие круглую форму. Не составляют новизны также и стерилизаторы с несколькими отделениями для помещения различных инструментов.
Указанные стерилизаторы обладают тем недостатком, что жидкость в них может свободно переходить из одного отделения в другое, вследствие чего нельзя достигнуть изолированности кипячения одних инструментов от других.
Предлагаемый стерилизатор выполнен также в виде круглой коробки, разделенной перегородками на несколько отделений, и снабжен крышкой, но с целью устранения вышеуказанных недостатков перегородки между отделениями выполнены таким образом, что они не допускают проникновения жидкости из одного отделения в другое.
Для поочередного внимания и заггрузки инструментов крышка стерилизатора выполнена поворотной и в ней предусмотрено окно, перекрываемое заслонкой.
На рисунке фиг. 1 изображает общий вид предлагаемого стерилизатора, фиг. 2 — стерилизатор в открытом виде.
Стерилизатор выполнен в виде круглой коробки 1 диаметром до 24 см, а высотою 7 — 8 см. Полость стерилизатора перегораживается на две равные части сплошной перегородкой 2, высотой 6 / — 7, см.
Одна половина делится на пять отделений-секторов, перегородками 2 такой же высоты. Эти перегородки спаяны с дном, с боковой стенкой и в центре стерилизатора между собой. На дно каждого сектора, в том числе и большого, опускаются вторые донышки 7 с отверстиями для выхода пара, сделанные так же, как и в обыкновенном стерилизаторе, К бокам стерилизатора с внешней стороны припаиваются две пластинки 8, заменяющие ручки. Крышка 3 по краям загибается на 0,6 — 0,7 см вниз и легко обхватывает верхнюю часть стерилизатора, не мешая вращательным движениям вокруг оси в горизонтальной плоскости. С наружной стороны крышки выдавливается стрелка-указатель 9 в направлении, противоположном движению часовой стрелки. С противоположной стрелке стороны в крышке вырезается окно 4, повторяющее форму сектора, если на него смотреть сверху, но на 2 — 3 мм меньше сектора. Окно перекрывается заслонкой 5, которая закрепляется заклепкой или винтом 10. Для удобного вращениц горячей крышки около стрелки прикрепляется деревянная ручка 6 в форме гриба.
Отделка стерилизатора (никелирование, лужение и пр.) делается, как и в обычном стерилизаторе.
Для изготовления заслонки берется металлическая пластинка тоньше, чем для боковой стенки и дна, а для вкладных донышек как можно толще, в целях увеличения их тяжести, во избежание перемещения восходящими токами пара.
Предмет изобретения
1. Стерилизатор для кипячения хирургических инструментов, выполненный в виде коробки, разделенной перегородками на несколько отделений, и снабженный крышкой, отличающийся тем, что перегородки выполнены таким образом, что они не допускают проникновения жидкости из одного отделения в другое.
2. Форма выполнения стерилизатора по п. 1, отличающаяся тем, что коробка выполнена круглой с вращающейся крышкой, в которой предусмотрено окно, перекрываемое заслонкой. и 63829
Фиг. 1
Фиг, 2
