Реферат



Союз Советских

Социалистических

Реслублик

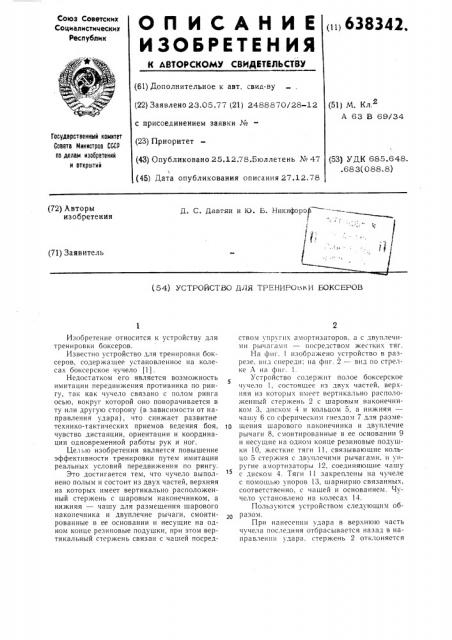

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.05.77 (21) 2488870/28-12 с присоединением заявки № (23) Приоритет (43) Опубликовано 25.12.78.Бюллетень № 47 (45) Дата опубликования описания 27.12.78 и 638342. (51) М. Кл.

А 63 В 69/34

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 685.648..683(088.8) (72) Авторы изобретения

Д. С. Давтян и Ю. Б. Никифоро1б (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ТРЕНИРОс кИ БОКСЕРОВ

Изобретение относится к устройству для тренировки боксеров.

Известно устройство для тренировки боксеров, содержащее установленное на колесах боксерское чучело 11).

Недостатком его является возможность имитации передвижения противника по рингу, так как чучело связано с полом ринга осью, вокруг которой оно поворачивается в ту или другую сторону (в зависимости от направления удара), что снижает развитие технико-тактических приемов ведения боя, чувство дистанции, ориентации и координации одновременной работы рук и ног.

Целью изобретения является повышение эффективности тренировки путем имитации реальных условий передвижения по рингу.

Это достигается тем, что чучело выполнено полым и состоит из двух частей, верхняя из которых имеет вертикально расположенный стержень с шаровым наконечником, а нижняя — чашу для размещения шарового наконечника и двуплечие рычаги, смонтированные в ее основании и несущие на одном конце резиновые подушки, при этом вертикальный стержень связан с чашей посредством упругIIx амортизаторов. а с двуплечими рычагами — посредством жестких тяг.

На фиг. 1 изооражено устройство в разрезе. вид спереди; на фпг. 2 — внд по стрелке А на фиг. 1.

Устройство содержит полое боксерское чучело 1, состоящее из двух частей, верхняя из котopblx имеет вертикально расположенный стержень 2 с шаровым наконечником 3, диском 4 и кольцом 5, а нижняя— чашу 6 со сферическим гнездом 7 для разме1о щения шарового наконечника и двуплечие рычаги 8, смонтированные в ее основании 9 и несущие на одном конце резиновые подушки 10, жесткие тяги 11, связывающие кольцо 5 стержня с двуплечими рычагами, и упругие амортизаторы 12, соединяющие чашу с диском 4. Тяги 11 закреплены на чучеле с помощью упоров 13, шарнирно связанных, соответственно, с чашей и основанием. Чучело установлено на колесах 14.

Пользуются устройством следующим об о P230ì.

При нанесении удара в верхн1ою часть чучела последняя отбрасывается назад в направлении удара, стержень 2 отклоняется

638342

Формула изобретения гс

Фиг. 1!

1НИИПИ Заказ 717213 Тираж 450

Филиал П11П «Патент», г. Ужгород, ул. !1роектная, 4

Подписное вместе с ней, поворачиваясь наконечником 3 в гнезде 7 чаши. Одновременно растягиваются амортизаторы 12, а жесткие тяги поворачивают двуплечие рычаги 8 так, что их подушки 10 входят в контакт с полом ринга.

В результате происходит компенсация силы удара спортсмена, под действием которого устройство несколько смещается. При ударах различной силы и направленности могут срабатывать как все шесть тяг, так и меньшее их количество, чем определяется перемещение чучела по рингу. В состоянии покоя спортсмена верхняя часть чучела возвращается в исходное положение под действием усилия растянутых амортизаторов.

Описанное устройство позволяет тренирующемуся спортсмену ставить перед собой определенные задачи (подготовка к атаке, атака, защита и т.д.), рационально решать их непосредственно в процессе боя с передвижением чучела и спортсмена по рингу„ что повышает эффективность тренировок.

Устройство для тренировки боксеров, содержащее установленное на колесах боксер5 ское чучело, отличающееся тем, что, с целью повышения эффективности тренировки путем имитации реальных условий передвижения по рингу, чучело выполнено полым и состоит из двух частей, верхняя из которых имеет вертикально расположенный стержень

1п с шаровым наконечником, а нижняя — чашу для размещения шарового наконечника и двуплечие рычаги, смонтированные в ее основании и несущие на одном конце резиновые по,лшки, при этом вертикальный стержень связан с чашей посредством упругих амортизаторов, а с двуплечими рычагами— посредством жестких тяг.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 2909370, кл. 272 — -76, 1959.
