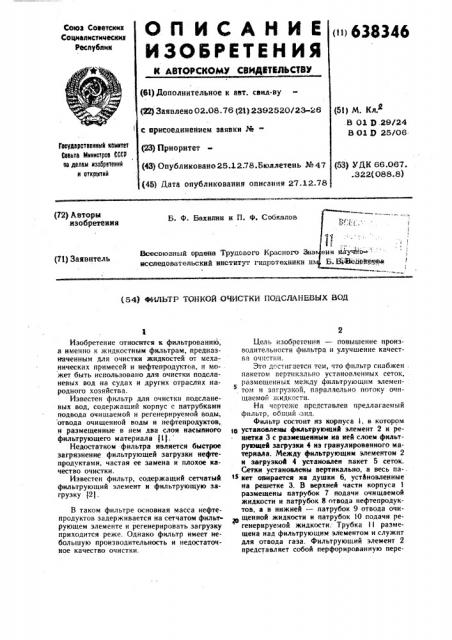

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИТВДЬСТВУ

Союз Советских

Социалистических республик

< и б38346 (бе) Дополнительное к авт. саид-ву

p2) Заявлено 02.08. 76 (2Ц 2З92520/23-26 (5!) М. КлУ

В 01 9 .29/24

В 01 9 25/06 с еернсоеднненнем заявки И(23) Приоритет (еЗ) Опубликовано 25.1 2.78. Бтоллетень № 47 (45) д,ата опубликования описания 27.12.78

Гаеударстееиимй иамитет

Сеаита теииистроа СССР пе деяам изебРетеиий и етирытий (53) УДК 66.067. .З22(088.8) (72) Авторн изобретения

Б. Ф. Бакипин н Й. Ф. Собкалов

Всесоюзный ордене Трудового Красного Зна исследовательский институт гидротехники иь (71) Заавнтель (54) ФИЛЬТР Т()ККСЙ ОЧИСТКИ ПОДСЛЛНЬВИХ ВОД

Ф

Изобретение относится к фильтрованию, а именно к жидкостным фильтрам, предназначенным для очистки жидкостей от механических примесей и нефтепродуктов, и может быть использовано для очистки подсланевых вод на судах н других отраслях народного хозяйства.

Известен фильтр для очистки нодсланевых вод, содержащий корпус с патрубками подвода очищаемой н регенерируемой воды, отвода очищенной воды и нефтепродуктов, н размещенные в нем два слоя насыпного фильтрующего материала

Недостатком фильтра является быстрое загрязнение фильтрующей загрузки нефтепродуктами, частая ее замена и плохое качество очистки.

Известен фильтр, содержащкй сетчатый фильтрующий элемент н фкльтрующую загрузку (2) .

В таком фильтре основная масса нефтепродуктов задерживается на сетчатом фильтрующем элементе и регенерировать загрузку приходится реже. Однако фильтр имеет небольшую производительность н недостаточное качество очистки.

Цель изобретения — повышение производительности фильтра и улучшение качества очистки.

Это достигается тем, mo фильтр снабжен, пакетом вертикально установленных сеток, размещенных между фильтрующим элементом к загрузкоп, параллельно потоку очищаемой жидкости.

На чертеже представлен предлагаемый фильтр, общий - вид.

Фильтр состоит из корпуса 1, в котором та установлены фкльтрующкй элемент 2 и рентвтка 3 с размещенным на ией слоем фильтрутощей загрузки 4 нз гранулированного материала. Между фильтрующкм элементом 2 н загрузкой 4 установлен пакет 5 сеток.

Сетки установлены вертикально, а весь па-. тэ кет опкраетса на дупткк 6, установленные иа решетке 3. В верхней части корпуса 1 размещены катрубок 7 подачи очнщаемой жидкости и патрубок 8 отвода нефтепродуктов, а в нижней — патрубок 9 отвода очищенной жидкости к патрубок 10 подачи регенерируемой жидкости. Трубка I l размещена над фильтрующнм элементом и служит для отвода газа. Фнльтрующкй элемент 2 представляет собой перфорированную пере63834 городну, предназначенную для первичной грубой очистки жидкости.

Фильтр работает следующим образом.

Исходная жидкость .через патрубок 7 поступает в корпус 1 фильтра и заполняет его.

При этом при прохождении жидкости через фильтрующий элемент 2 и между сетками .пакета О содержащиеся в ней нефтепродукты задерживаются на них, и вследствие разности удельных весов поднимаются вверх и накапливаются в верхней части фильтра.

Очищенная жидкость, пройдя через фильтрующую загрузку 4, Окончательно очищается от нефтепродуктов и механических примесей. Нефтепродукты при этом накапливаются на поверхности гранулированного фильтрОвальиОго материала, а жидкОсть по патрубку 9 отводится из фильтра, Йосле загрчзнения загрузки и сеток нефтепродуктами производится регенерация их. Для этого в корпус через патрубок 10 подводится регенерируемая жидкость, которая,. двигаясь в обратном пацравлении;смывает с загрузки и сеток нефтепродукты и выводит их пз. фильтра через патрубок 8. Во время промывKH i раиулироваиные g3QTgt>H загрузки поднпма1отся вверх, а после ОкОнчания прОмывки оседают на решетку З„занимая объем, Ограниченный душками 6.

4

Предлагаемое изобретение позволяет улучшить качество очистки подсланевых вод с одновременным повышением производительности фильтра.

Формула изобретения

Фильтр тонкой очистки подсланевых вод, содержащий корпус с патрубкамн подвода очищаемой и регенерируемой воды, отвода очищенной воды и нефтепродуктов, и размещенные в нем горизонтально друг над другом сетчатый фильтрующий элемент и фильтрующую загрузку из гранулированного материала, отличающийся тем, что, с целью повышения нроизвод14тельности фильтра и улучшения качества очистки подсланевых вод, фильтр снабжен пакетом вертикально установленных сеток, размещенных между фильтрующим элементом и загрузкой, параллелыю потоку очищаемой жидкости.

Источники информации, принятые во внимание ири экспертизе:

1. Формуляр унифицированной судовой установки для очистки подсланевых вод, ЯР

РСФСР, Северо-Западный Рыбакколхозсоюз, Межколхозное проектно-конструкторское бюро. Л., 1972. с. 10, рис. 4.

2. Патент СИИ № 3954621, кл. 210 — 314, 04.05.76.
