Способ прокладки подземных коммуникаций для жилых и административных зданий

Патент 638690

Авторы

Иллюстрации

Показать все

Реферат

Союз Соввтскмк

Соцналмстммескмз

Ресяублмк

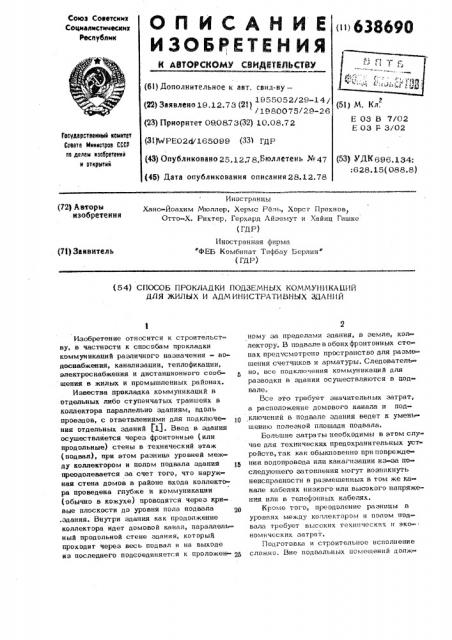

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ 1и63869О (6i} Дополнительное к авт. свил-вувЂ” (22) Заявлено 19.12.73 (2T)

1 955052/29-1 4 / / l980075/29-26 (23) Приоритет 090873(32) 10.08.72 (51} М. Кл.

Е 03 В 7/02

Е 03 F 3/02

Гваударатвенвый «амктет

Совета Мкккатрав СССР па делан изовретеккй и вткрыткй (З1)ЧРЕ02Ф165099 (ЗЗ) ГДР (43) Опубликовано 25,12.7 8,Бтоллетеиь № 47 (45) Дата опубликования описании 28.12.78 (53) Л <696.134:

: 628. 15(088.8) Иностранцы

Ханс-Иоахим Мюллер, Хермс Рель, Хорст Прахнов

Отто-Х. Рихтер, Герхард Айземут и Хайнц Гишке (ГДР) (72) Авторы изобретения

Иностранная фирма

ФЕБ Комбинат Тпфбау Берлин" (ГДР) (7!) Заявитель (54) СПОСОБ ПРОКЛАДКИ ПОДЗЕМНЫХ КОММУПИКАШ1Й

ДЛЯ ЖИЛЫХ И АДМИНИСТРАТИВНЫХ ЗДАНИЙ

Изобретение относится к строительству, в частности к способам прокладки коммуникаций различного назначения вЂ” водоснабжения, канализации, теплофикации, злектроснабжения и дистанционного сообщения в жилых и промышленных районах.

Известна прокладка коммуникаций в отдельных либо ступенчатых траншеях в коллектора параллельно зданиям, вдоль проездов, с ответвлениями для подключе- щ ния отдельных зданий (11. Ввод в здания осуществляется через фронтонные (или продольные) стены в технический зтаж (подвал), нри етом разница уровней между коллектором и полом подвала здания у преодолевается за счет roro, что наружная стена домов в районе входа коллектора проведена глубже и коммуникации (обычно в кожухе) проводятся через кривые плоскости до уровня пола подвала .здания. Внутри здания как продолжение коллектора идет домовой канал, параллельный продольной стене здания, который проходит через весь подвал и на выходе из последнего подсоединяется к проложен- ному за пределами здания, в земле, коллектору. В подвале в обоихфронтонных сте нах предусмотрено пространство для размещения счетчиков и армат уры. Следовательно, все подключения коммуникаций для разводки в здании осуществляются в подвале.

Все зто требует значительных затрат, а расположение домового канала и подключений в подвале здания ведет к умень шению полезной площади подвала.

Большие затраты необходимы в ртом слу= чае для технических предохранительных устройств, так как обыкновенно при поврежде нии водопровода или канагизации из-за последующего затопления могут возникнуть неисправности в размещенных в том же ка нале кабелях низкого или высокого напряжения или в телефонных кабелях.

Кроме того, преодоление разницы в уровнях между коллектором и полом подвала требует высоких технических и зкономических "àòðàò, Подготовка и строительное иснолпение сложно. Вне подвальных помещений долж

3 6386 ны быть изготовлены колодцы для канализации и проводной связи, при подключении к которым коммуникаций необходимо устройство многочисленных предохранительных приспособлений для ограничения даль- нейшего распространения случаев повреждения, по окончании строительных работ требуется регулировка колодцев, из за чего увеличиваются ручные затраты, удлиняются сроки строительства и увеличивается его стоимость.

Цель изобретения вЂ” повышение экономичности строительства, т,е. снижение производственных и технологических затрат,, повышение технической надежности и эф- 5 фективности использования подземных помещений, а также улучшение рабочих и жилищных условий, сокращение сроков стро ительства.

Это достигается тем, что колодцы ке- -,о меры подключения и магистральные коллекторы монтируют непосредственно в фундаменте здания, а подключения водопровода и канализации выводят, через верхние поверхности фундамента, т,е. выполне- 25

we фундаментов жилых и/или администра» тивных зданий, осуществляется так, что при их закладывании в одном HllH нескольких фундаментах могут быть окончательно установлены коммуникации, благодаря 30 чему достигается занимающее мало месте непосредственное подключение к городским коммуникациям и отпадает необходимость в специальнык конструкциях, например коллекторах. внутри или колодцах вне 3s жилых и административных зданий.

Данный способ предполагает прокладку коммуникаций жизнеобеспечения зданийводопровода, канализации, теплоцентрали, кабелей высокого и низкого напрчжений 0 и кабеля связи.

Трассу коммуникаций определяют так, чтобы она велась вдоль фундаментов строительного корпуса. Вне корпуса все трубопроводы прокладывают по известным способам и технологии, Затем все коммуникации, трубопроводы вводятся в здание

s горизонтальной плоскости фундамента, который как основание сооружения состоит из одного ипи многих элементов.

И фундаменте коммуникации либо бетонируются в пазах или проемах фундамента и/или размещают в его проломах. Водопровод, канализация и теплоцентраль прокладывают действующими в фундаментах, а кабели высокого и низкого напряжения, кабели связи размещают в защитных трубах.

Для канализации и мест подключения кабелей в фундаменте размещают контрольные колодцы и камеры подключения, в которых защитные трубы кабелей прерываются, в этих местах осуществляется функциональная связь коммуникаций с помещениями, содержащими известные установки технического снабжения, т,е. осуществляется подключение.

Подключения водопровода и канализации выводят через верхние поверхности фундамента.

Пазы или проемы фундамента бетонируют или заполняют наполнителем, и/или снабжают закрывающими плитами.

В районе швов на растяжение, соотвеч ственно при входе и выходе коммуникаций на стороне фронтона над трубопроводами водоснабжения, канализации и теплоцентрали, защитными трубами кабелей размещают обсадные трубы большого диаметра или ниши, на которые принимаются различные оседания.

Для подключения гидрантов трубы водопровода ) -образно иэгибают и выводят иэ одного фундамента в продольные стороны и вводят в соседний.

Расстояние между контрольными колодцами выбирают исходя из общих существующих условий так, чтобы в расположенных друг за другом строительных корпусах эти колодцы встраивались в фундаменты только в необходимом объеме, изготавли« ваться они могут иэ готовых деталей.

Поскольку трубопровод канализации должен быть проложен с уклоном, может возникнуть необходимость проложить его под основание фундамента. Б этом случае фундамент должен иметь продольные проемы (в которые встраиваются все трубопроводы и кабели в защитных трубах, контрольные колодце), при этом половину проема делают с углублением, в которое прокладывают трубопровод канализации с необходимым уклоном.

Возможно также размещение и фундаменте двух продольных ниш и укладка трубопроводов водопровода, канализации отдельно от защитных труб кабелей. Кроме того, пазы в фундаменте могут быть выполнены в виде плоских желобов так, чтобы кабели высокого и низкого напряжения были уложены в желобе отдельно от кабеля связи без защитной трубы. Жело« ба закрывают, например, закрывающими плитами, трубопроводы водопровода и канализации при этом бетонируют в фундамент.

638690

Составитель Е. Скосырева

Редактор Т. Загребельная Техред.H. Бабурка Корректор А. Гриценко

Заказ 7243/22 Тираж 903 Под пис ное

UHHHIlH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.1 д, 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

При необходимости фундамент в местах прокладки коммуникаций усиливают, коммуникации прокладывают в коллекторе на фиксат орах.

Таким образом, согласно предложенно- g му способу достигается значительное улучшение (временно) последовательности процесса строительства, стадии производственной подготовки и строительное исполнение можно организовать более наглядно, g доступно для осмотра.

Гарантируется свобода строительства, сушественно упрошается организация. Благодаря упразднению тупиковых связей и ведению трассы через фундамент значитель- g

Но снизятся материальные затраты, устранятся земляные работы, уменьшится стоимость строительства, высвободится полезная плошадь подвалов.

Кроме того, преимушество для всего 2о хода строительства состоит в том, что контрольные колодцы и камеры подключения размещают в фундаменте здания, благодаря чему упраздняются необходимые мероприятия безопасности, а также последу- 2g юшая регулировка.

Техническая безопасность повышается и появляется воэможность избежать повреждений, доделок, а также несчастных случаев. Производственная подготовка и строительство зданий в жилишной и промышленной областях станут более хозяйственными и сэкономят затраты времени, Формула изобретения

Способ прокладки подземных коммуникаций для жилых и административных зданий, включаюший монтаж колодцев, камер подключения и магистральных коллекторов, в том числе водопроводы и канализация с подключениями, о т л и ч а ю ш и йс я тем, что, с целью снижения производственных затрат и повышения эффективности использования подземных помешений, колодцы, камеры подключения и магистральные коллекторы монтируют непосредственно в фундаменте здания, а подключения водопровода и канализации выводят через верхние поверхности фундамента.

Источники информации, принятые во внимание при акспертизе:

1. Репин H. H. Санитарно-технические устройства зданий, М., 1957, с. 46, 47, 49-51.
