Пробоотборник
Иллюстрации
Реферат

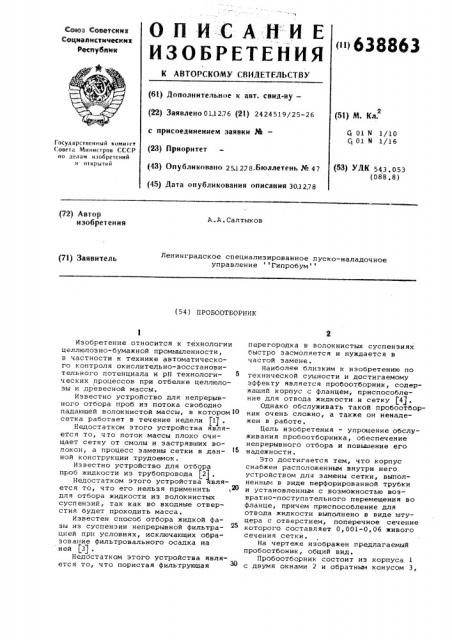

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ н 1638863 (61) Дополнительное к авт. свид-ву— (22) Заявлено 01.1276 (21) 2424519/25-26 с присоединением заявки РЙ— (23) Приоритет (43) Опубликовано 251278,Бюллетень Х 47 (45) Дата опубликования описания 30,1278 (51) М. Кл.
01 К 1/10 01 Й 1/16
Государственный коми от
Совета Министров СССР но делам изобретений н открытий (53) УДК 543 053 (088.8) P2) Автор изобретения
A.A.Ñàëòûêoâ
Ленинградское специализированное пуско-наладочное управление Гипробум (71) Заявитель (54 ) ПРОБООТБОРНИК
Изобретение относится к технологии целлюлозно-бумажной промышленности, в частности к технике автоматического контроля окислительно-восстановительного потенциала и рН технологических процессов при отбелке целлюлозы и древесной массы.
Известно устройство для непрерывного отбора проб .из потока свободно падающей волокнистой массы, в котором 10 сетка работает в течение недели (1) .
Недостатком этого устройства является то, что поток массы плохо очищает сетку от смолы и застрявших волокон, а процесс замены сетки в данной конструкции трудоемок.
Известно устройство для отбора проб жидкости из трубопровода (21 .
Недостатком этого устройства является то, что его нельзя применить З1 для отбора жидкости из волокнистых суспенэий, так как во входные отверстия будет проходить масса.
Известен способ отбора жидкой фазы иэ суспензии непрерывной фильтрацией при условиях, исключающих образование фильтровального осадка на ней (3) .
Недостатком этого устройства является то, что пористая фильтрующая перегородка в волокнистых суспенэиях быстро эасмоляется и нуждается в частой замене.
Наиболее близким к изобретению по технической сущности и достигаемому эффекту является пробоотборник, содержащий корпус с фланцем, приспособление для отвода жидкости и сетку j4j .
Однако обслуживать такой пробоотборник очень сложно, а также он ненадежен в работе.
Цель изобретения — упрощение обслуживания пробоотборника, обеспечение непрерывного отбора и повышение его надежности.
Это достигается тем, что корпус снабжен расположенным внутри него устройством для замены сетки, выполненным в виде перфорированной трубки и установленным с возможностью возвратно-поступательного перемещения во фланце, причем приспособление для отвода жидкости выполнено в виде штуцера с отверстием, поперечное сечение которого составляет 0,001-0,06 живого сечения сетки.
На чертеже изображен предлагаемый пробоотбоник, общий вид.
Пробоотборник состоит иэ корпуса 1 с двумя окнами 2 и обратным конусом 3,
