Реферат

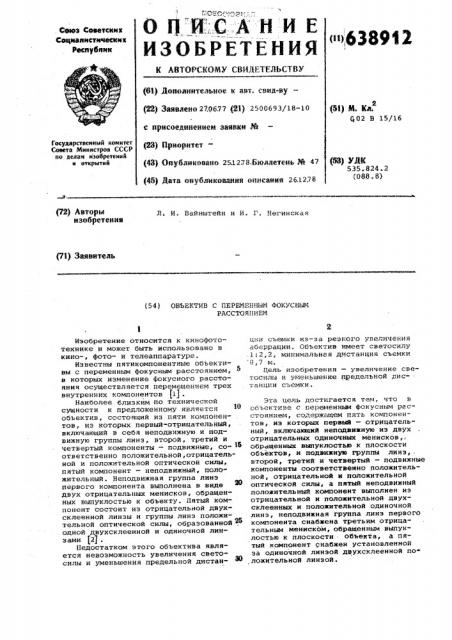

О Ц Н.":.СА Н И Е

ИЗОБРЕТЕНИЯ

Союз Сюветсиик

Сэциаииетнчесиии

Реепубиии

< >,638912 (6Ц Лоиолиительное к авт. свил-sy— (22) 38ЯВЛЕНО 279677 (с1) 2500693/18-1Î с присоединением зайыи И (23) Приоритет (фЯ) @gag тиков@но 251278.@ оллетеиь Я (45) дата оиуолниований описаний 26.1278 (M) N. Кл.

Q 02 В 15/16

Государственный комитет

Ceseta Министров СССР яо делам изобретений и откритий (63) УДК

535.824.2 (088.8) (72) Авторы изобретении

Л. И. Вайнштейн и И. Г. Негинская (54j ОВЬККТИВ С ПЕРЕИЕННЫИ ФОКУСНЫЯ

РАССТОЯНИЕМ

Изобретение относится к кинофототехнике и может быть использовано в кино-, Фото- и телеаппаратуре.

Известны пятикомпонентные объективы с переменным фокусным расстоянием, в которых изменение Фокусного расстояния осуществляется перемещением трех внутренних компонентов (lj .

Наиболее близким по технической сущности к предложенному является объектив, состоящий из пяти компонентов, иэ которых первый-отрицательный, включающий в себя неподвижную и подвижную группы линз, второй, третий и четвертый компоненты — подвижные, со- 1о ответственно положительной, отрицательной и положительной оптической силы, пятый компонент — неподвижный, положительный. Неподвижная группа линз первого компонента выполнена в виде двух отрицательных менисков, обращенных выпуклостью к объекту. Пятый компонент состоит из отрицательной двухсклеенной линзы и группы линз положительной оптической силы, образованной одной двухсклеенной и одиночной линзами f2) .

Недостатком этого объектива является невозможность увеличения светосилы и уменьшения предельной дистанцнн съемки нз-за резкого увеличения аберрации. Объектив имеет светосилу

l:2,2, минимальная дистанция съемки е м °

Цель изобретения — увеличение све;" осилы н Ups еньшение предельной дн (.". танции съемки.

Эта цель достигается тем, что в объективе с переменным Фокусным расстоянием, содерж.-ищем пять тов, иэ которых первый — отрицательный, включающий неподвижную из двух отрицательных одиночных менисков,, обращенных выпуклостью к плоскости объектов, и подвижную группы линз, второй, третий и четвертый — подвижные компоненты соответственно положительной, отрицательной и положительной оптической силы, а пятый неподвижный положительный компонент выполнен из отрицательной и положительной двухсклеенных и положительной одиночной линз, неподвижная группа линз первого компонента снабжена третьим отрицательным мениском, обращенным выпуклостью х плоскости объекта, а пятый компонент снабжен установленной за одиночной линзой двухсклеенной по ложительной линзой.
