Реферат

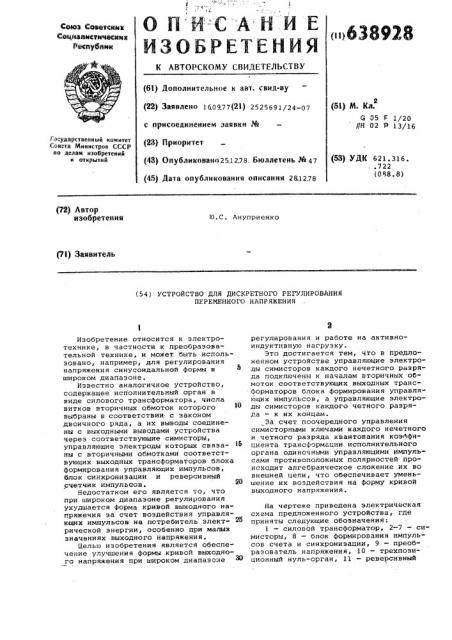

ОПЫСАЙИЕ

ЙЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 1609.77(21) 2525691/24-07 (51) N. Кл.

G 05 F 1/20

/!Н 02 Ð 13/16 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 25.12.78. Бюллетень № 47 (45) Дата опубликования описания 281278

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.316. ..722 (088.8) (72) Автор изобретения

Ю.С. Ануприенко

P1) Заявитель (54) УСТРОЙСТВО ДЛЯ ДИСКРЕТНОГО РЕГУЛИРОВАНИЯ

ПЕРЕМЕННОГО НАПРЯЖЕНИЯ

Изобретение относится к электротехнике, в частности к преобразовательной технике, и может быть использовано, например, для регулирования напряжения синусондальной формы в широком диапазоне.

Известно аналогичное устройство, содержащее исполнительный орган в виде силового трансформатора, числа витков вторичных обмоток которого 10 выбраны в соответствии: с законом двоичного ряда, а их выводы соединены с выходными выводами устройства через соответствующие симисторы, управляющие электроды которых связаны с вторичными обмотками соответствующих выходных трансформаторов блока формирования управляющих импульсов, блок синхронизации и реверсивный счетчик импульсов.

Недостатком его является то, что при широком диапазоне регулирования ухудшается форма кривой выходного напряжечия за счет воздействия управляющих импульсов на потребитель электрической энергии, особенно при малых значениях выходного напряжения, Целью изобретения является обеспечение улучшения формы кривой выходного напряжения при широком диапазоне регулирования и работе на активноиндуктивную нагрузку.

Это достигается тем, что в предложенном устройстве управляющие электроды симисторов каждого нечетного разряда подключены к началам вторичных обмоток соответствующих выходных трансформаторов блока формирования управляющих импульсов, а управляющие электроды симисторов каждого четного разряда — к их концам.

«3а счет поочередного управления симисторными ключами каждого нечетного и четного разряда квантования коэффициента трансформации исполнительного органа одиночными управляющими импульсами противоположных полярностей происходит алгебраическое сложение их во внешней цепи, что обеспечивает уменьшение их воздействия на форму кривой выходного напряжения.

На чертеже приведена электрическая схема предложенного устройства, где приняты следующие обозначения:

1 — силовой трансформатор, 2-7 — симисторы, 8 — блок формирования импульсов счета и синхронизации, 9 — преобразователь напряжения, 10 — трехпозиционный нуль-орган, 11 — реверсивный б33929

Формула изобретения

1

>

>> 1 1 !

)(>

I! Я

С:>cTHÂHTел,>> Фуфлыгин

РедактО Е.Кравцова Техред 3,Фанта Испектор A,Âë» енко.

Заказ 727.9/35 Тира>< «91 Подпи. -1ое

ЦНИИПИ Государственного комн.:-.ета Совета Министре..-., СССР пo делс.м изобре ений и открытий

113035» Иосква Ж- 35, Раушская наб,, д, 4(5

Филиал ППП Патент, г. Улгород,- ул,, Проектная, 4 счетчик, 12 — блок формирования ч твазляющих импульсов, -IlpH любОИ из ВОВМОжных урОВ-4ей квантования коэффициента трансфор:Iaции исполнительного органа >ка и В известных устройствах) и в силу т го, ITo число включенных ОНМВОТоро9 Hз=-- 5 тоянно, а число симисторов, управляемых импульсами одной полярности, равно числу симисторов, управляеии импульсами другой полярности, коэффициент искажения формы кривой напряже- lg ния уменьшается в два раза и, соотзетственно, при регулировании малых мощностей и работе на активно-индуктивную нагрузку, коэффициент мощности у зл>»чивается в 1,1 раза. l5

Устройство для дискретного регулирования переменного напряже-:ия, содержащее исполнительный орган В виде силового трансформатора, числа витков .:.торичнтх обмоток которого выбраны в .:с>ответствии := числовой последователь:.,.>сть;о 1:2:4:Я, а их выводы соединены

Выхздными выводами устройства через

>о>ответствующие симисторы, управляющие электроды которых связаны с вто.;а чныв> о»-мотками соответствующих выходны трансформаторов блока формироВ»чния упраВляющих имлульсОВ ° блОк скнхр>знизацни и реверсивный счетчик им>пул-.-сов... о т л и ч а ю щ е е с я .ем, чтoД с целью улучшения Формы кри.:.;с>й выходного напряжения при широком ,:;>:айазоне рег.лирования и работе на

»:.» тивно-индуктивную нагрузку, управ;1 :ющи>з электроды сичисторов каждого

"..ечетного разряда подключены к кача;:;-ь> Вторичных обмоток выходных транс»с.рматоров блока Формирования управляк>- их импульсов, а управляющие электро= л каждого четного разряда — к их

1>.нцам, вричем число разрядОВ кВантоггния равно четному ислу.
