Способ заряда кислотной свинцовой аккумуляторной батареи

Способ заряда кислотной свинцовой аккумуляторной батареи

Иллюстрации

Показать все

Реферат



ь . - г

1 1

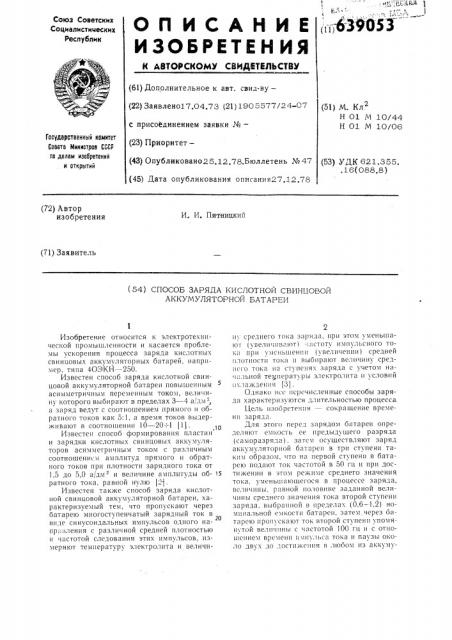

ОП ИСАНИЕ (439053

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЙДБТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву— (22) Заявлено17.04.73 (21) 1905577/24-07 с присоединением заявки №вЂ” (23) Приоритет— (43) Опублнковано25.12.78.Бюллетень №47 (45) Дата опубликования описания27.12.78 (51) М. Кл.

Н 01 М 10/44

Н 01 М 10/06

Гасударственный комитет

Совета й)инистрав CCCP по делам изооретений и открытий (53) УДК 621.355. .16(088.8) (72) Автор изобретения

И. И, Пятницкий (71) Заявитель (54) СПОСОБ ЗАРЯДА КИСЛОТНОЙ СВИНЦОВОЙ

АККУМ УЛЯ ТОР НОЙ БАТАРЕИ

Изобретение относится к электротехнической промышленности и касается проблемы ускорения процесса заряда кислотных свинцовых аккумуляторных батарей, например, типа 403YH — 250.

Известен способ заряда кислотной свинцовой аккумуляторной батареи повышенным асимметричным переменным током, величину которого выбирают в пределах 3 — 4 а!дм, а заряд ведут с соотношением прямого и обратного токов как 5:1, а время токов выдер>кива!от в соотношении 10 — 20-:-! (1).

Известен способ формирования пластин и зарядки кислотных свинцовых аккумуляторов асимметричным током с различным соотношением амплитуд прямого и обратного токов при плотности зарядного тока от

1,5 до 5,0 а!дм и величине амплитуды об- !5 ратного тока, равной нулю ().

Известен также способ заряда кислотной свинцовой аккумуляторной батареи, характеризуемый тем, что пропускают через батарею многоступенчатый зарядный ток в

20 виде синусоидальных импульсов одного направления с различной средней плотностью и частотой следования этих импульсов, измеряют температуру электролита и величи2 ц среднего тока зар»да, при этом уменьшают (увеличивают) частоту импульсного ток;! при умсньшенни (увеличении) средней плотности тока и выбирают величину срсдп«го тока на ступенях заряда с учетом нач; льной температуры элекгролпта и условий о. лажден!и» (3) .

Однако в««пер«ч!коленные способы заряда характеризуются длительностью процесса.

Цель изобретения -- сокращение времени заряда.

Для этого перед зарядом батареи определяют емкость ее предыдущerо разряда (саморазряд".), затем осуществляют заряд аккумуляторной батареи в три ступени таким образом, что HB первой ступени в батарею подаюг ток частотой в 50 гц и прп достижении в этом режиме среднего значения тока, уменьшающегося в процессе заряда, величины, равной половине заданной величины среднего значения тока второй ступ«пи заряда, выбранной в пределах (0,6 — 1,2) номинальной емкости батареи, затем через оатар«!о пропускают ток второй сту(!«Hrl упомянутой величины с частотой 100 гц и с отношением времени импульса тока и паузы около двух !о досTиiK«!II!» r3,1!Ооом из а! .куму639053

Составитель И. Найдина

Редактор Н. Козлова Техред О. Луговая Корректор 11. Макаревич

Заказ 7293/42 Тираж 9! 8 Подписное

LlH I4HI1H Государственно о комитл а (.овста Министров (УС(.Р по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4 5

Филиал ППП «Патент», г. Ужгород, ул. Проектная. 4 ляторов батареи температуры электролита, равной 40 -50 С, после чего в батарею подают ток третьей ступени частотой в 50 гц, с отношением времениимпульса тока и паузы около 0,5, заданной величины среднего тока в пределах (0,3 — 0,6) номинальной емкости батареи и производят заряд батареи до тех пор, пока ее емкость не достигнет величины

1,2 — 1,3 емкости ее предыдущего разряда (саморазряда) .

Заряд аккумуляторной батареи осуществляют следующим образом.

Сначала на батарею подают импульсное напряжение с частотой 50 гц, обеспечивающее заряд батареи импульсным током в 50 гц, с чередованием импульсов тока и пауз, при- 15 чем в п1)оцессе заряда среднее значение тока уменьшается.

При достижении в этом режиме среднего значения тока величин»к равной половиIIe заданной величины среднего значения тока второй ступени заряда, выбранной в пределах 0,6--1,2 номинальной емкости батареи па заряжаемую батарею подают ток второй ступени упомянутой величины с частотой 1ОО llj и с отношением времен импульса тока и паузы около двух до достижения хотя бы в одном из аккумуляторов батареи температуры электролита, равной максимально допустимой температуре минус 5 С, например, до достижения 40 С.

После этого на заряжаемую батарею подают ток второй ступени, частотой 50 гц, с 30 (il ношением Ти:Тп около 1/2, пока зарядная смкость не достигнет 1,2 — 1,3 емкости предыдущего разряда и саморазряда.

Если при включении тока 50 гц установившееся среднее значение тока заряда будет равно пли меньше, чем 1/2 заданнои ве35 личины среднего тока второй ступени, то сразу заряжают батарею током второй ступепи. Если при заряде или подзаряде батареи током второй ступени температура электролита в наихудшем элементе батареи не пре- 4в вышает 45 — 50 С, а зарядная емкость достаточна для полного заряда батареи, то отпадает необходимость заряда батареи током третьей ступени. Поэтому в ряде случаев весь заряд или подзаряд батареи переводят током второй ступени. 45

Предлагаемый способ позволяет распространить ускоренный заряд импульсным током на все типы свинцово-кислотных батарей.

зормула>

Способ заряда кислотной свинцовой аккумуляторной батареи, например, тяговой типа 40ЭКН вЂ” 250, характеризуемый тем, что пропускают через батарею многоступенчатый зарядный ток в виде синусоидальных импульсов одного направления с различной средней плотностью и частотой следования этих импульсов, измеряют температуру электролита и величину среднего тока заряда, при этом уменьшают (увеличивают) частоту импульсного тока при уменьшении (увеличении) средней плотности тока и выбирают величину среднего тока на ступенях заряда с учетом начальной температуры электролита и условий охлаждения, отличающийся тем, что, с целью ускорения процесса, перед зарядом батареи определяют емкость ее предыдущего разряда (саморазряда), затем осуществляют заряд аккумуляторной батареи в три ступени таким образом, что на первой ступени в батарею подают ток частотой в 50 гц и при достижении в этом режиме среднего значения тока, уменьшающегося в процессе заряда, величины, равной половине заданной величины среднего значения тока второй ступени заряда, выбранной в пределах (0,6 — 1,2) номинальной емкости батарси, затем через батарею пропускают ток второй ступени упомянутой величины с частотой 100 гц и с отношением времени импульса тока и паузы около двух до достижения в любом из аккумуляторов батареи температурь1 электролита, равной 40 — 50"С, после чего в батарею подают ток третьей ступени частотой в 50 гц, с отношением времени импульса тока и паузы около 0,5, заданной величины среднего тока в пределах (0,3 — 0,6) номинальной емкости батареи и производят заряд батареи до тех пор, пока ее емкость не достигнет величины 1,2 — 1,3 емкости ее предыдущего разряда (саморазряда).

Источники информации, принятые Ilo внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 180224, кл. Н 01 М 10/44, 1963.

2. Авторское свидетельство СССР № 180668, кл. Н 01 М 10/44, 1964.

3. Авторское свидетельство СССР

¹ 400937, кл. Н 01 М 10/44, 197 l.
