Устройство для обнаружения неполнофазных режимов трехфазной сети

Устройство для обнаружения неполнофазных режимов трехфазной сети

Иллюстрации

Показать все

Реферат



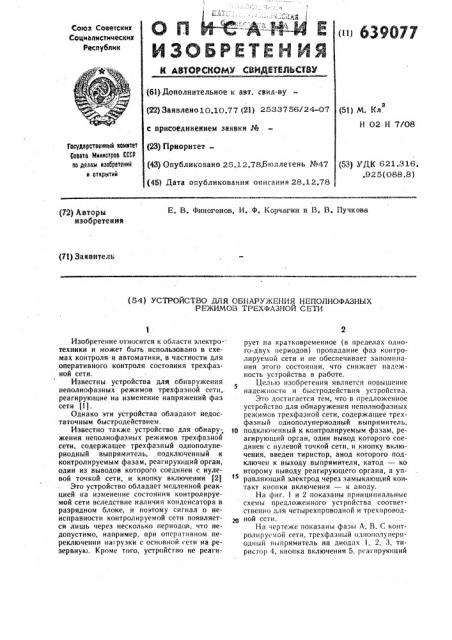

Ы сс

"4

Й ЗОБРЕТЕ Н КЯ

Сова Советских

Социалистических

Республик (61} Дополнительное к авт. саид-ву (22) ЗаЯвлено 10.10.77 (21) 2533756/24-07 с присоединением заявки № (23) Приоритет(43) Опубликовано 25,12.78.Бюллетень №47 (45) Дата опубликовании описания 28.12.78 (51) М. Кл .

Н 02 Н 7/08

Госудврственнмй квинтет

Совете Мнннстрав СССР по делам нэобретеннй н открытнй (53) УДК 621.316. .925(088,8) Е. В. Финогенов, И. Ф. Корчагин и В. В. Пучкова (72) Авторы изобретении (П) Заявитель. (54} УСТРОЙСТВО ДЛЯ ОЬНАРУЖЕНИЯ НЕПОЛНОФАЗНЫХ

РЕЖИМОВ ТРЕХФЛЗ1-1ОЙ СЕТИ

Изобретение относится к области электротехники и может быть использовано в схемах контроля и автоматики, в частности для оперативного контроля состояния трехфазной сети.

Известны устройства для обнаружения неполнофазных режимов трехфазной сети,. реагирующие на изменение напряжений фаз сети (1).

Однако эти устройства обладают недостаточным быстродействием.

Известно также устройство для обнару-, жения неполнофазных режимов трехфазной сети, содержащее трехфазный однополупериодный выпрямитель, подключенный к контролируемым фазам, реагирующий орган, один из выводов которого соединен с нулевой точкой сети, и кнопку включения (2)

Это устройство обладает медленной реакцией на изменение состояния контролируемой сети вследствие наличия конденсатора в разрядном блоке, и поэтому сигнал о неисправности контролируемой сети появляется лишь через несколько периодол, что недопустимо, например, при опер;пивном переключении нагрузки с основной сети íà резервную. Кроче того, устройство не реагирует на кратковременное (в пределах on,íoro-двух периодов) пропадание фаз контролируемой сети и не обеспечивает запоминания этого состояния, что снижает надежность устройства в работе.

Целью изобретения являетсп повышение надежности и бь.стродействия устройства.

Это достигается тем, что в предложенное устройство для обнаружения неполнофазных режимов трехфазной сети, содержащее трехфазный однополупериодный выпрямитель, 10 подключенный к контролируемым фазам, реагирующий орган, один вывод которого соединен с нулевой точкой сети, и кнопку включения, введен тирнстор, анод которого подключен к выходу выпрямителя, катод — ко второму выводу реагирующего органа, а управляющий электрод через замыкающий контакт кнопки включения — к аноду.

На фиг. 1 и 2 показаны принципиальные схемы предложенного устройства соответственно для четырехпроводной и трехпровод а ной сети.

На чертеже показаны фазы А, В, С контролируе мой сети, трехфазный однополупериодный выпрямитель на диодах i, 2, 3, тиристор 4, кнопка включения 5, реагирукнций

6ЗМ?7

Формула изобретения

Составитель К). Силаев

Техред О. Лугован Корректор А. Кравченко

Тираж 85Î Подписное

Редактор E. Кравнова

За" àç 7295/43

l !Íi4ÈÏÈ Государственного комитета Сонета Министров СССР по делам изооретеиий н открьний

113035, Москва, _#_ж-35, Раушскаи наб., д. 4/5

Филиал . ИПИ «Патент», r. Ужгород, ул. 11роектнан, 4 орган 6 н резисторы 7, 8, 9 для создаееия искусственной нулевой точки в трехпроводной сети, Устройство работает следующим образом.

После включения напряжения питания контролируемой сети нажатием кнопки 5 на управляющий электрод тиристора 4 подается напряжение от выпрямителя на диодах 1, 2, 3. Тирнстор 4 открывается, и реагирующий орган 6 срабатывает. В трехпроводной сети (фиг. 2) цепь тока для срабатывания реагируеощего органа образуется через резисторы 7, 8, 9. При исчезновении напряжения на одной из фаз контактируемой сети, например А, прекращается протекание тока через соответствующий диод 1, а при отрицательных напряжениях на анодах диодов

2 и 3 ток через тиристор 4 становится равным нулю. Тиристор закрывается и реагирующий орган 6 возвращается в исходное е10ложееене, сигнализируя О еееполнофазиом режиме работы контролируемой сети.

Тиристор 4 может открыться вновь только при нажатии кнопки 5. Если обрыв фазы не устранен, после отпускания кнопки ток

ЧЕРЕЗ тИРИСтОР BHOBb ПРОХОДИТ ЧЕРЕЗ НУЛЕВОЕ значение и реагирующий орган вновь возвращается в исходное положение.

При обрыве фазы контролируемой сети ток через реагируЕОецеей орган полностью прерынаетсн тиристором, что позволяет упростить реагирующий орган.

Ььестродействие устройства не превышает

Одного периода напряжения оборвавшейся фазы, т.е. выше быстродействия известееого устройства.

Устройство для обнаружения неполнофазных режимов трехфазной сети, содержащее трехфазный однополупериоднЬей выпрямитель, подключенный к контрольным фазам, реагирующий Орган, один из выводов которого соединен с нулевой точкой сети, и е«кнопку включения, отличающееся тем, что, с целью повышения надежности и быстродействия, в него введен тиристор, анод которого подключен к выходу выпрямителя, катод -- ко второму выводу реагирующего органа, а управляющий электрод через замыкающий контакт кнопки включения — к аноду

Источники информации, принятые во внимание при экспертизе:

1. Какуевиеекий Л. И. и др. «Справочник, реле защиты н автоматики», М., «Энергия», 1968, с. 113.

2. Авторское свидетельство СССР № 420042, кл. H 02 Н ?/08, 1975.
