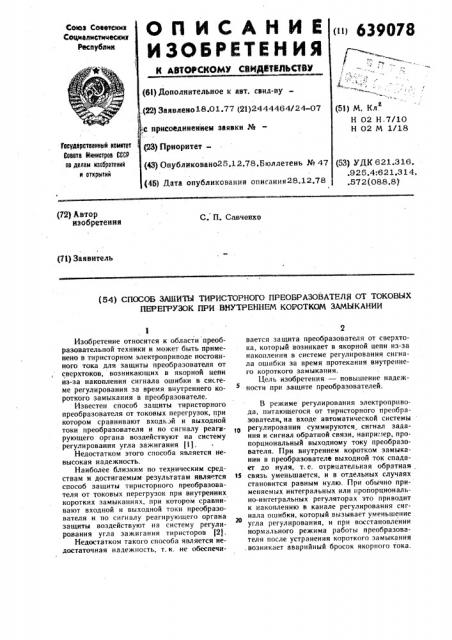

ОП ИСАНИ Е

ИЗОБРЕТЕ Н Ия

К ЛЕТОПИСНОМУ СВИДИВЛЬСТВУ (61) Дополнительное к авт. свид-ву .. (Ж) Заявлено 18.01.77 (21) 2444464/24-07

- ;с присоединением заявки № (23) Приоритет— (43) 0публиковано25.12.78. Бюллетень № 47

Союз Соаетскин

Социалистических

Республик (iii 639078

k ««

/ (51) М. Кл

Н 02 H.7/10

Н 02 М 1/18

Гааудеротвеннь!й ноинтет

Совета тенниотроо СССР но делам изобретений н открытий (53) УДК 621.316. .925.4:621.3 1 4. .57 Л (088.8) (45) Дата опубликования описания28.12.78 (72) Автор изобретения

С. П. Савченко (71) Заявитель (54) СПОСОБ ЗАШИЧИ ТИРИСТОРНОГО ПРЕОБРАЗОВАТЕЛЯ ОТ ТОКОВЫХ

ПЕРЕГРУЗОК ПРИ ВИУТРЕННЕМ КОРОТКОМ ЗАМЫКАНИИ

Изобретение относится к области преобразовательной техники и может быть применено в тиристорном электроприводе постоянного тока для защиты преобразователя от сверхтоков, возникающих в якорной цепи из-за накопления сигнала ошибки в системе регулирования за время внутреннего короткого замыкания в преобразователе.

Известен способ защиты тиристорного преобразователя от токовых перегрузок, при котором сравнивают входной и выходной токи преобразователя и по сигналу реагирующего органа воздействуют на систему регулирования угла зажигания (t).

Недостатком этого способа является невысокая надежность.

Наиболее близким по техническим средствам и достигаемым результатам является способ защиты тнрнсторного преобразователя от токовых перегрузок при внутренних коротких замыканиях, при котором сравнивают входной и выходной токи преобразователя и по сигналу реагирующего органа защиты воздействуют на систему регулирования угла зажигания тиристоров 2).

Недостатком такого способа является недостаточная надежность, т. к. не обеспечивается защита преобразователя от сверхтока, который возникает в якорной цепи из-за накопления в системе регулирования сигнала ошибки за время протекания внутреннего короткого замыкания.

Цель изобретения — повышение надежности при защите преобразователей.

В режиме регулирования электропривода, питающегося от тиристорного преобразователя, иа входе автоматической системы регулирования суммируются сигнал задания и сигнал обратной связи, напри;.|ер, пропорциональный выходному току преобразователя. При внутреннем коротком замыкании в преобразователе выходной ток спадает до нуля, т. е. отрицательная обратная т5 связь уменьшается, и в отдельных случаях становится равным нулю. При обычно применяемых интегральных или пропорционально-интегральных регуляторах это приводит к накоплению в канале регулирования сигнала ошибки, который вызывает уменьшение угла регулирования, и прн восстановлении нормального режима работы преобразователя после устранения короткого замыкания . возникает аварийный бросок якорного тока.

639078

С другой стороны, на интервале внутреннего короткого замыкания имеет место увеличение анодного напряжения, обусловленное изменением электромагнитной энергии в короткозамкнутом контуре преобразователя при срабатывании защитного предохранителя, что дополнительно увеличивает бросок якорного тока при отпирании очередного тиристора.

Для уменьшения токовых перегрузок преобразователей,снабженных интегральным регулятором, в предлагаеМом способе по сигналу реагирующего органа защиты о наличии внутреннего короткого замыкания в преобразователе воздействуют на интегральный регулятор так, что его режим переводят в пропорциональный, например, путем исключения емкости в цепи обратной связи регулятора. При этом импульсы управления на вступающий в работу тиристор не подаются в интервале протекания сверхтока внутрен него короткого замыкания, а па выходе регулятора тока напряжение не увеличивается.

В результате этого осуществляется пропуск зажигания очередного тиристора, а на выходе преобразователя перенаппяжения отсутствуют и сверхток в якорной цепи не возникает.

Формула иэобретеиия

После отключения перегрузки, например в результате перегораиия предохранителя в поврежденной ветви, сохраняют воздействие с задержкой, равной величине интервала времени между двумя соседними управляющими сигналами, после чего восстанавливают интегральный закон регулирования, Способ =ащиты тиристорного преобразователя от токовых перегрузок при внутреннем коротком замыкании, при котором сравнивают входной и выходной токи преобразователя и по сигналу реагирующего органа защиты воздействуют на систему регулирования угла зажигания тиристоров, отличающийся тем; что, с целью повышения надежности при защите преобразователей с интегральным законом регулирования, по сигналу реагирующего органа защиты изменяют закон регулирования с интегрального на пропорциональный, а после исчезно.вения тока короткого замыкания через время, равное интервалу между соседними им20 пульсами управления, восстанавливают интегральный закон регулирования, Источники информации, принятые во внимание при экспертизе:

l. Аптер Э, М. и др. Мощные тиристорные выпрямители для электроприводов постоянного тока. М,, Знергия, 1975, с. 165—

166.

2. Глух Е, М, и Зеленов В, Е. Защита полупроводниковых преобразователей. М., Энергия, 1970, с. 77, Составитель В. Литвиненко
