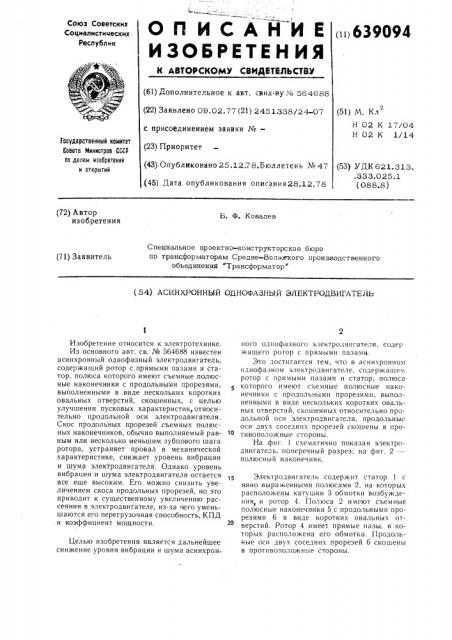

ОП ИСАйИ Е
ИЗОБРЕТЕН ИЯ
Союз Советских
Социалистических
Республик
„„639094
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву ¹ 564688 (22) Заявлено 09.02.77 (21) 2451338/24-07 с присоединением заявки №(23) Приоритет (43) Опубликовано 25.12.78,Бюллетень № 47 (45) Дата опубликования описания 28.12.78 (51) М. Кл
Н 02 К 17/04
Н 02 К 1/14
Государственный комитет
Совета Министров СССР по делам изобретений и открытий (53) УДК 621.313. .333.025. 1 (088.8) (72) Автор изобретения
Б. Ф. Ковалев
Специальное проектно-конструкторское бюро по трансформаторам Средне-Волжского производственного объединения Трансформатор" (71) Заявитель (54) АСИНХРОННЫЙ ОДНОФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ
Изобретение относится к электротехнике.
Из основного авт. св. № 564688 известен асинхронный однофазный электродвигатель, содержащий ротор с прямыми пазами и статор, полюса которого имеют съемные полюсные наконечники с продольными прорезями, выполненными в виде нескольких коротких овальных отверстий, скошенных, с целью улучшения пусковых характеристик, относительно продольной оси электродвигателя.
Скос продольных прорезей съемных полюсных наконечников, обычно выполняемый равным или несколько меньшим зубцового шага ротора, устраняет провал в механической характеристике, снижает уровень вибрации и шума электродвигателя. Однако уровень вибрации и шума электродвигателя остается все еще высоким. Его можно снизить увеличением скоса продольных прорезей, но это приводит к существенному увеличению рассеяния в электродвигателе, из-за чего уменьшаются его перегрузочная способность, КПД и коэффициент мощности.
Целью изобретения является дальнейшее снижение уровня вибрации и шума асинхронного однофазного электродвигателя, содер жащего ротор с прямыми пазами.
Это достигается тем, что в асинхронном однофазном электродвигателе, содержащем ротор с прямыми пазами и статор, полюса которого имеют съемные полюсные наконечники с продольными прорезями, выполненными в виде нескольких коротких овальных отверстий, скошенных относительно продольной оси электродвигателя, продольные оси двуx соседних прорезей скошены в противоположные стороны.
На фиг. 1 схематично показан электродвигатель, поперечный разрез; на фиг. 2— полюсный наконечник.
Электродвигатель содержит статор 1 с явно выраженными полюсами 2, на которых расположены катушки 3 обмотки возбуждения, и ротор 4. Полюса 2 имеют съемные полюсные наконечники 5 с продольными прорезями 6 в виде коротких овальных отверстий. Ротор 4 имеет прямые пазы, в которых расположена его обмотка. Продольные оси двух соседних прорезей 6 скошены
В противоположные cTopoH6I.
639094 моиг. 1
Фиг.2
Составитель В. Комаров
Текред О. Лутовая Корректор Л. Веселовская
Тираж 850 Г1одписное
Редактор Н. Хлудова
Заказ 7297/44
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий! 3035, Москва, Ж-35, Рауьиская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул Проектная, 4
Это позволяет улучшить распределение радиальных электромагнитных сил по окружности расточки статора и вдоль продольной оси электродвигателя и, тем самым, снизить уровень вибрации и шума электродвигателя на 30 — 40%.
Формула изобретения
Асинхронный однофазный электродвигатель по авт. св. № 564688, отличающийся тем, что, с целью уменьшения шума и виб5 рации, продольные оси двух соседних прорезей скошены в противоположные стороны.
