Реферат

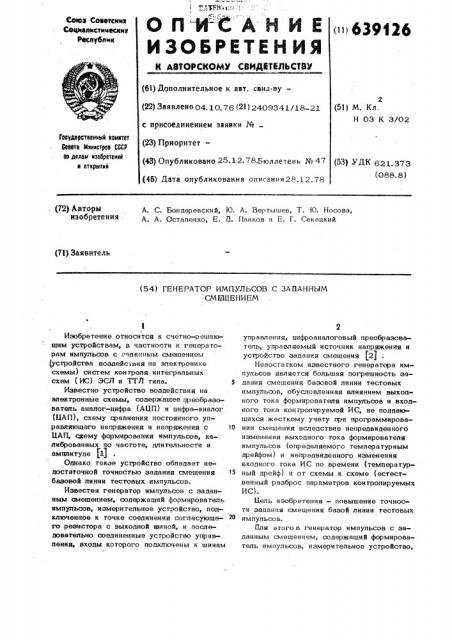

ОПИ АНИЕ

ИЗОБРЕТЕН ИЯ

Сеоз Совететеих

Сецйалнстнческнх теесвублии 639126 (61} Дополнительное к авт. свид-ву— () 3 <8o 04. 10. 76 (i ) 2409341>

Н 03 К 3/02

Государственный «енитет

Сеаете И»и»строе CCCP ае делан изобретен»Я н открытий (53) УДК 621.373 (088. 8) (72) Автори изобретения .

А. С. Бондаревский, Ю. A. Вер тышев, Т. Ю. Носова, А. А. Остапенко, Е. tI. Панков и Е. Г. Секацкий (71) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ С ЗАЙАННЫМ

СМБЦЕНИЕМ

Изобретение относится к счетно-решающим устройствам, B частности к генераторам импульсов с заданным смещением (устройства воздействия на электронике схемы) систем контроля интегральных схем (ИС) ЭСЛ и ТТЛ типа. 5

Известно устройство воздействия на электронные схемы, содержащее преобразователь аналог-цифра (АБП) и цифра-аналог (БАП), схему сравнения постоянного управляющего напряжения и напряжения с to

IIAH, схему формирования импульсов, ка-: либрованных по частоте, длительности и ампли туде P)

Однако такое устройство обладает недостаточной точностью задания смешения. тS базовой линии тестовых импульсов.

Известен генератор импульсов с заданным смещением, содержащий формирователь импульсов, измерительное устройство, подключенное к точке соединения согласующаго резистора с выходной тиной, и последовательно соединенные устройство управления, входы которого подключены к шинам управления, цифроаналоговый преобразователь, управляемый источник напряжения и устройство задания смещения (21

Недостатком известного генератора импульсов является большая погрешность задания смешения базовой линии тестовых импульсов, обусловленная влиянием выходного тока формирователя импульсов и входного тока контролируемой ИС, не поддающихся жесткому учету при программировании смещения вследствие непредвиденного изменения выходного тока формирователя импульсов (определяемого темпера турным дрейфом) и непредвиденного изменения входного тока ИС по времени (температурный дрейф) и or схемы к схеме (естественный разброс параметров контролируемых

ИС).

Бель изобретения — повышение точности задания смещения базой линии тестовых импульсов.

Пля этого в генератор импульсов с заданным смещением, содержащий формирователь импульсов, измерительное устройство, 6391 26 подключенное к точке соединения согласунзщего резистора с выходной шиной, и последовательно соединенные устройство управления, входы которого подключены к шинам управления, цифроаналоговый преобра- 5 зователь, управляемый источник напряжения и устройство задания. смещения, введены устройство контроля заряда, вход которого подключен к выходу формирователя импульсов, разделительный конденсатор, одна обкладка которого соединена с выходом формирователя импульсов, а другая подключена к обшей точке соединения измерительного устройства с выходкой шиной и одним выводом согласующего резис-45 тора, и формирующий конденсатор, одна обкладка которого соединена с общей шиной, а другая подключена к точке соединения второго вывода согласующего резистора с выходом устройства задания смещения.

Причем выходной каскад формирователя импульсов выполнен по схеме переключателя тока с выходным коллекторным резистором. )5

На чертеже дана структурная схема предлагаемого устройства.

Предлагаемый генератор содержит усгройсгво 1 управления, соединенное через цифроаналоговый преобразователь (БАП).

2 и управляемый источник 3 напряжения с устройс ьом 4 задания смешения базо«ой линии.

Устройство 4 задания смешения базовой линии соединено с формирующим конденса- З тором, одна обкладка которого соединена с общей шиной, а другая с выводом согласующего резистора 5, второй вывод которого подключен к ИС и к измерительному устройству 6, соединенному через раздели-4п тельный конденсатор и устройство 7 конт роля заряда с устройством 4 задания смещения базовой линии и с формирователем

8 импульсов, в коллектор выходного каскада которого включен резистор 9, формиру- 4 ющий конденсатор на чертеже обозначен позицией 10, а разделительный — 11.

Генератор импульсов с заданным смещением с компенсацией основных источников (не поддающихся учету изменений выходного гока формирователя импульсов и входного тока ИС) погрешностей задания смещения базовой линии работает следующим образом. двоичный код, которым or управляющей машины задается величина смещения базовой линии тестового импульса, поступаег на устройство 1 управления, которое через ИАП 2 и управляемый источник 3 напряжения преобразует его в напряжение

U

Р =75 Ом на вывод согласующего резистора 5(R = 75 Ом) и на проверяемую ИС.

На второй вывод согласующего резистора

5 с устройства 4 задается величина смещения базовой линии. Вывод согласующего резистора 5, к которому подключен формирующий конденсатор 10, по высокой частоте подключается на "землю", а по постоянному напряжению разъединен с землей ".

Предлагаемый генератор импульсов с заданным смешением позволяет получить погрешность задания базовой линии на входе ИС не хуже+ (2" 10 Ык+2мИ) в диапазоне О-2В с дискретностью 2мВ. Погрешность задания базовой линии извест-з ного 1-енератора не хуже (50 10 U +

+25мВ) в диапазоне 0,5-2В с дискретностью 100мВ, где U„- напряжение в вольтах, задаваемое кодом.

Повышение точности задания смещения базовой линии позволяет более точно измерять динамические параметры цифровых ИС.

Формула изобретения

1. Генератор импульсов с заданным смешением, содержащий формирователь импульсов, измерительное устройство, подключенное к точке соединения согласующего резистора с выходной шиной, и последовательно соединенные устройство управления, входы которого подключены к шинам управления, цифроаналоговый преобразователь, управляемый источник напряжения и устройство задания смещения, о т л и— ч а ю ш и и с я тем, что, с целью повышения точности задания смещения, в него введены устройство контроля заряда, вход которого подключен к выходу формирователя импульсов, разделительный конденсатор, одна обкладка которого соединена с: выходом формирователя импульсов, а другая подключена к общей точке соединения измерительного устройства с выходной

639126

Составитель О. Богомолов

Редактор Л. Гребенникова Техред 3. Чужик Корректор Л. Небола

Заказ 7301/46 Тираж 1044 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по, делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., a. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 шиной и одним выводом согласующего pewcropa, и формирующий конденсатор, одна обкладка которого соединена с общей шиной, а другая подключена к точке соединения второго вывода согласующего резистора с выходом устройства задания смещения.

2. Генератор по и, 1, о т л и ч а юшийся тем, что, выходной каскад формирователя импульсов выполнен по схеме переключателя тока с выходным коллекторным резистором .

Источники информации, принятые во внимание при экспертизе:

1. Патент Франции f4 2151145, кл. Cj 01 R 31/00, 1973.

2. Авторское свидетельство СССР

hb 443466, кл, Н 03 К 5/00, 1973.
