Реферат



СООа Соевтсинх

Соцналнстицесмих

Реслублин

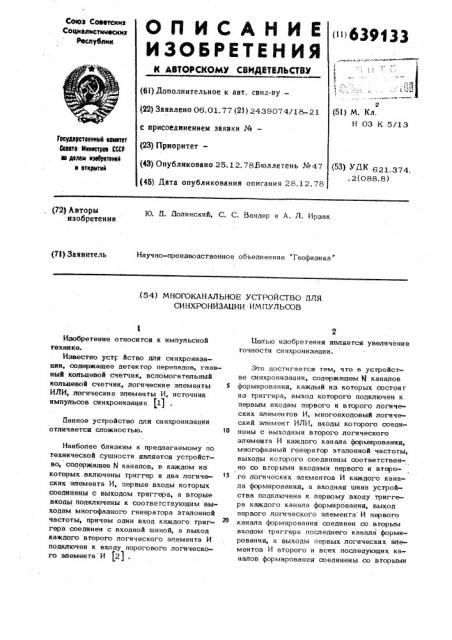

ОП ИОАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (639133 (6t) дополнительное к авт. свил-ву— (22) Заявлено 06.01. 77 (2) ) 2439074/18-21 с присоединением заявки №вЂ” (23) Приоритет—

2 (51) М. Кл.

Н 03 К 5/13

Гащдэрстаехний каетет

Саввта Иектрае СССР

tat дахаи нмбретияхх а вткритхй (43) Опубликовано 25.12.78Бюллетень №47 (53) УДК 621 374. 2(088.8) (4б) Дата опубликования описания 28.12.78 (72) Авторы изобретения

Ю. Н. Долинский, С. С. Вандер и А. Л. Ирзак (71) Заявитель

Научно-производственное объединение Геофизика" (54) МНОГОКАНАЛЬНОЕ УСТРОЙСТВО ДЛЯ

СИНХРОНИЗАЦИИ ИМПУЛЬСОВ

Изобретение относится к импульсной технике.

Известно устг йство для синхронизации, содержащее детектор перепадов, главный кольцевой счетчик, вспомогательный кольцевой счетчик, логические элементы

ИЛИ, логические элементы И, источник импульсов синхронизации (1) Банное устройство для синхронизации отличается сложностью. 10

Наиболее близким к предлагаемому по технической сущности является устройство, содержащее N каналов, в каждом из которых включены триггер и два логических элемента И, первые входы которых соединены с выходом триггера, а вторые входы подключены к соответствующим выходам многофазного генера гора эталонной частоты, причем один вход каждого триггера соединен с входной шиной, а выход каждого второго логического элемента И подключен к входу порогового логического элемента И (21 .

Целью изобретения является увеличение точности синхронизации.

Это достигается тем, что в устройстве синхронизации, содержащем И каналов формирования, каждый из которых состоит из триггера, выход которого подключен к первым входам первого и второго логических элементов И, многовходовый логический элемент ИЛИ, входы которого соединены с выходами второго логического элемента И каждого канала формирования, многофазный генератор эталонной частоты, выходы которого соединены соответственно со вторыми входами первого и второго логических элементов И каждого канала формирования, а входная шина устройства подключена к первому входу триггеps каждого канала формирования, выход первого логического элемента И первого канала формирования соединен со вторым входом триггера последнего канала формирования, а выходы первых логических элементов И второго и всех последующих каналов формирования соединены со вторыми

639133

Составитель В. Егорова

Редактор Т. Фадеева Техред 3. фанта Корректор Л. Небола

Заказ 7301/46 Тираж 1044 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4
