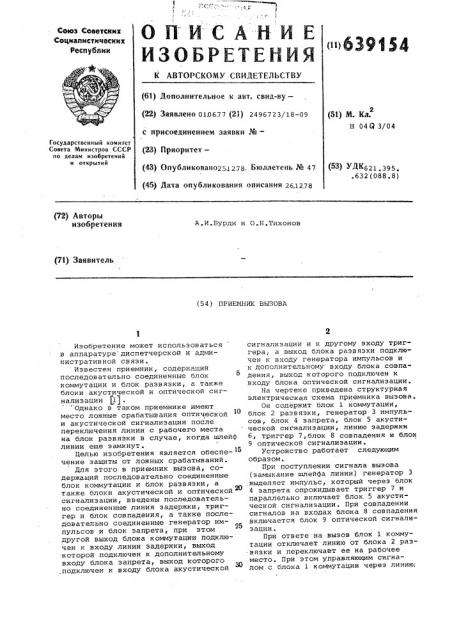

Союз Советских

Социалистичееиик

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l) дополнительное к авт. свид-ву— (22) Заявлено 01.06.77 (21) 2496723/18-09 с присоединением заявки №вЂ” (51) М. Кл.

Н 04 Q 3/04

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (23) Приоритет— (БЗ) УДК621.398. .632 (088.8) (43) Опубликовано2 1278. Бюллетень № 47 (45) Дата опубликования описания 26.1278 (72) Авторы изобретения

А.И.Бурди и О.Н.Тихонов (71) Заявитель (54) ПРИЕМНИК ВЫЗОВА

Изобретение может использоваться в аппаратуре диспетчерской и административной связи.

Известен приемник, содержащий последовательно соединенные блок коммутации и блок разнязки, а также блоки акустической и оптической сигнализации flj . Однако в таком приемнике имеют место ложные срабатывания оптической и акустической сигнализации после переключения линии с рабочего места на блок развязки в случае, когда шлейф линии еще замкнут.

Целью изобретения является обеспечение защиты от ложных срабатываний.

Цля этого в приемник вызова, содержащий последовательно соединенные блок коммутации и блок развязки, а также блоки акустической и оптической сигнализации, введены последовательно соединенные линия задержки, триггер и блок совпадения, а также последовательно соединенные генератор импульсон и блок запрета, при этом другой выход блока коммутации подключен к входу линии задержки, выход которой подключен к дополнительному входу блока запрета, выход которого подключен к входу блока акустической сигнализации и к другому входу триггера,. а выход блока развязки подключен к входу генератора импульсов и к дополнительному входу блока совпадения, выход которого подключен к входу блока оптической сигнализации.

На чертеже приведена структурная электрическая схема приемника вызова.

Он содержит блок 1 коммутации, блок 2 развязки, генератор 3 импульсов, блок 4 запрета, блок 5 акустической сиГнализации, линию задержки

6, триггер 7,блок 8 совпадения и блок

9 оптической сигнализации.

Устроиство работает следующим образом.

При поступлении сигнала вызова (замыкание шлейфа линии) генератор 3 ,выделяет импульс, который через блок

4 запрета опрокидывает триггер 7 и параллельно включает блок, 5 акустической сигнализации. При совпадении сигналов на входах блока 8 совпадения включается блок 9 оптической сигнализации.

При ответе на вызов блок 1 коммутации отключает линию от блока 2 развязки и переключает ее на рабочее место. При этом управляющим сигналом с блока 1 коммутации через линию, б 39154

Формула изобретения

Составитель Г.Теплова

Техред O.Àíäðåéêî Корректор В.Сердюк

Редактор Н.Ллудова

Заказ 7304/48 Тираж 763 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, N-35, Раушская наб., д.4/5

Филиал ППП Патент, r.Óæãoðîä, ул.Проектная,4 задержки б возвращается в исходное положение триггер 7.

По окончании разговора, после того, как блок 1 коммутации подключит линию к блоку 2 развязки, а шлейф линии будет еще замкнут, импульс генератора 3 не проходит через блок 4 запрета, так как на его запрещающий 5 вход поступает сигнал с управляющего выхода блока 1 коммутации, задержанный линией задержки 6 на время, большее, чем импульс генератора 3. Следовательно, акустическая и оптическая р сигнализация не срабатывает.

Использование предложенного приемника вызова устраняет ложное срабатывание сигнализации, что улучшает удобство пользования аппаратурой 15 связи °

Приемник вызова, содержащий после20 довательно соединенные блок коммутации и блок развязки, а также блоки акустической и оптической сигнализации, отличающийся тем, что, с .целью защиты от ложных срабатываний, введены последовательно соединенные линия задержки, триггер и блок совпадения, а также последовательно соединенные генератор импульсов и блок запрета, при этом другой выход блока коммутации подключен к входу линии задержки, выход которой подключен к дополнительному входу блока запрета, выход которого подключен к входу блока акустической сигнализации и к другому входу триггера, а выход блока развязки подключен к входу генератора импульсов и к дополнительному входу блока совпадения, выход которого подключен к входу блока оптическои сигнализации.

Источники информации, принятые во внимание при экспертизе:

1. Балакин А .С . и др. Связь на промышленных предприятиях. N., Связь, 1971, с.94-98.
