Электромагнит бетатрона

Электромагнит бетатрона

Иллюстрации

Показать все

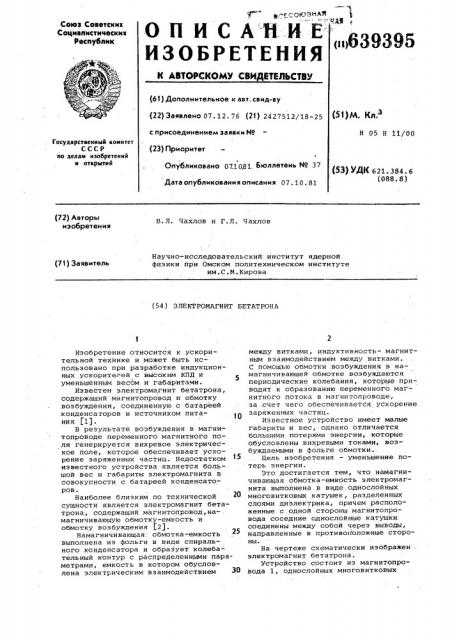

Реферат



639395

1 2 7

Составитель В. Краснопольский

Редактор Л. Письман Техред Т.Маточка Корректор С. Шекмар

Заказ 8648/50

Тираж 892 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород,. ул. Проектная,4 катушек 2, изолирующих слоев диэлектрика 3 и обмотки 4 возбуждения.

Устройство работает следующим образом. При включении возбуждающей обмотки 4 в цепь источника переменного тока, колебательный контур, состоящий иэ однослойных катушек 2 .и диэлектрика 3 между ними, возбуждается, если его эквивалентная частота совпадает с частотой питающей сети, создавая в магнитопроводе 1 переменный магнитный поток.

Применение обмотки данной конструкции значительно уменьшает амплитуду вихревых токов, что снижает дополнительные .потери энергии в ней и приводит к улучшению теплово- 15 го режима обмотки и уменьшению потребляемой активной мощности.

Формула изобретения

Электромагнит бетатрона, содержащий магнитопровод, намагничивающую Щ обмотку-емкость и обмотку возбуждения, отличающийся тем, что, с целью уменьшения потерь энергии„ намагничивающая обмотка-емкость электромагнита выполнена в виде однослойных многовитковых катушек,разделенных слоями диэлектрика, причем расположенные с одной стороны магнитопровода соседние однослойные катуш ки соединены между собой через выводы, направленные в противоположные стороны.

Источники информации, принятые во внимание при экспертизе

1.Комар Е.Г. "Основы ускорительной техники". М., Атомиздат, 1975, с. 327-330.

2. Авторское свидетельство СССР

Р 181753, кл. Н 05 Н 11/00, 1964

{прототип).
