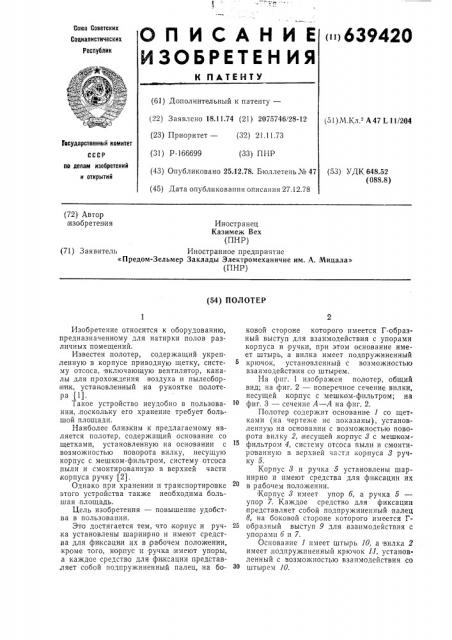

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАТЕНТУ

Сава Советских ()639420

Социалистических

Республик (61) Дополнительный к патенту— (22) Заявлено 18.11.74 (21) 2075746/28-12 (23) Приоритет — (32) 21.11.73 (31) P-166699 (33) ПНР (43) Опубликовано 25.12.78. Бюллетень № 47 (45) Дата опубликования описания 27.12.78 (51) М.Кл. А 47 L 11/264

Государственный комитет по делам изобретений и открытий (53) УДК 648.52 (088.8) (72) Автор изобретения

Иностранец

Казимеж Вех (ПНР) (71) Заявитель Иностранное предприятие

«Предом-Зельмер Заклады Электромеханичне им. А. Мицала» (ПНР) (54) ПОЛОТЕР

Изобретение относится к оборудованию, предназначенному для натирки полов различных помещений.

Известен полотер, содержащий укрепленную в корпусе приводную щетку, систему отсоса, включающую вентилятор, каналы для,прохождения воздуха и пылесбор ник, установленный на |рукоятке полотера (1).

Такое устройство неудобно в пользовании,,поскольку его хранение требует большой площади.

Наиболее близким к предлагаемому является полотер, содержащий основание со щетками, установленную на основании с возможностью поворота вилку, несущую корпус с мешком-фильтром, систему отсоса пыли и смонтированную в верхней части корпуса ручку (2).

Однако при хранении и транспортировке этого устройства также необходима большая площадь.

Цель изобретения — повышение удобства в пользовании.

Это достигается тем, что:корпус и ручка установлены шарнирно и имеют средства для фиксации их в,рабочем положении, кроме того, корпус и ручка, имеют упоры, а каждое средство для фиксации представляет собой подпружиненный палец, на боковой стороне которого имеется Г-образный выступ для взаимодействия с упорами корпуса и ручки, при этом основание имеет штырь, а вилка имеет подпружиненный крючок, установленный с возможностью взаимодействия со штырем.

На фпг. 1 изображен полотер, общий вид; на фиг. 2 — поперечное сечение вилки, несущей корпус с мешком-фильтром; на фиг. 3 — сечение А — А на фнг. 2.

Полотер содержит основание 1 со .щет. ками (на чертеже не показаны), установленную на основании с возможностью пово рота вилку 2, несущей .корпус 3 с мешком-. фильтром 4, систему отсоса пыли и смонтированную в верхней ча тп корпуса 3 ручку 5.

Корпус 3 и ручка 5 установлены шарнирно и имеют средства для фиксации их в рабочем положении. Корпус 8 имеет упор б, а ручка 5— упор 7. Каждое средство для фиксации представляет собой подпружиненный палец

8, на боковой стороне которого имеется Г25 образный выступ 9 для взаимодействия с упорами б и 7.

Основание 1 имеет штырь 10, а вилка 2 имеет .подпружиненный крючок 11, установ. ленный с возможностью взаимодействия со

ЗО штырем 10.

639420.Вилка 2 имеет канал 12, который переходит в отверстие 18. Основание 1 имеет также амортизационную втулку 14, в которой установлен на оси шкворень 15. На шкворне со стороны канала 12 установлен упор 1б. Корпус 8 снабжен крышкой 17, в аерхней части которой смонтировано средство для фиксации, имеющее конструкцию, аналогичную описанным для корпуса и ручки.,Между крышкой 17 и корпусом 8 находится воздушная щель:18, через которую .в атмосферу выходит воздух, выбрасываемый вентилятором. На крышке 17 располо>кен захват 19, обеспечивающий удобный перенос полотера. Корпус 8 имеет также держатели 20, служащие для наматывания присоединительного провода.

Подготовка машины к работе осуществляется следуюи>им образом.

Корпус 8 выпрямляют до блокировки его средства фиксации и ручку 5 также выпрямляют до блокировки ее средства фиксации. Таким образом, получается жесткая система маневрирования и управления полотером, которая освобождается на>кимом сверху на ручку 5, что влечет за собой блокировку вилки 2 и обеспечивает поворот всей системы,вокруг осей шкворней 15 так, как это необходимо прн пользовании полотером во время работы.

Отблокировка вилки 2 происходит следующим образом.

Нажим на ручку 5 вызывает такое снижение вилки 2 относительно основания 1, чтобы крючок 11 не цеплялся за штырь 10.

После отклонения системы маневрирования и управления назад вокруг осей шкворней

l5 и прекращения нажима вилка 2 поднимается под действием:пружины.

Таким образом, система маневрирования и управления может вращаться вокруг осей п>кворней 15. Блокировка вилки 2 происходит после, возврата системы маневрирова,ния в положение, приблизительно перпендикулярное основанию 1. В конечной фазе поворота системы маневрирования крючок

1l, опираясь на штырь 10, вызывает реакцию штыря, направленную вниз, что приводит к сн ижению вилки 2 вплоть до момента, когда штырь 10 очутится в гнезде,крючка 11.

Складывание машины осуществляют после отблокировки средств фиксации,ручки 5 и корпуса 8 и блокировки вилки 2.

Корпус 8 вместе с намотанным на держатели 20 проводом складывают на основании

1 машины, а ручку 5 — на корпус 8. Сложенный таким образом полотер можно хранить в небольшом по площади помещении.

15 Формула изобретения

1. Полотер, содер>кащий основание со щетками, установленную на основании с возможностью поворота вилку, несущую

20 корпус с мешком-фильтром, систему отсоса пыли и смонтированную в верхней части корпуса ручку, отличающийся тем, что, с целью повышения удобства в пользовании, корпус и ручка установлены,шар25 нирно и имеют средства для фиксации их в рабочем положении.

2. Полотер по п. 1, о тл и ч а ю,щ.и,й с я тем, что корпус и ручка имеют упоры, а

30 каждое средство для фиксации представляет собой подпружиненный палец, на боковой стороне, которого имеется Г-образный выступ для взаимодействия с упорами корпуса и ручки.

35 3. Полотер по пп. 1 и 2, отличаюшийся тем, что основание имеет штырь, а вилка имеет подпружиненный крючок, установленный с,возможностью взаимодействия со штырем.

Источники информации, принятые во внимание прои экспертизе:

1. Патент США № 3066340, кл. 15 — 49, 1962.

45 2. Патент США № 3639939, кл. 15 — 320, 1972.

639420

Я-A

Фиг .1
