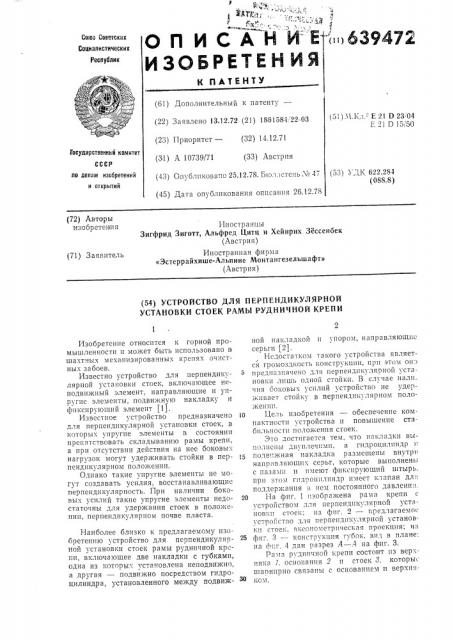

ОП ИСАНИЕ

Соня Советских

Социалистических

Республик (639472 (б1) Дополнительный к патенту— (22) Заявлено 13.12.72 (21) 1861584, 22-03 (23) Приоритет — (32) 14.12.71 (31) А 10739/71 (33) Австрия (43) Опубликовано 25.12.78. Б!оллстець ¹ 47 (45) Дата опубликования описания 26.12.78 (51) Ч.Кл, - Е 21 9 23 04

E 21 D 15 50

Государственный комитет по делам изобретений и открытий (53) УДК 622.284 (0SS.8) (72) Авторы мзобрете,ния

Иностранцы

Зигфрид Зиготт, Альфред Цитц и Хейнрих Зессенбек (Австрия) Иностранная фирма

«Эстеррайхише-Альпине Монтангезельшафт» (Австрия) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПЕРПЕНДИКУЛЯРНОЙ

УСТАНОВКИ СТОЕК РАМЫ РУДНИЧНОЙ КРЕПИ

Изобретение относится к горной промышленности и может быть использовано в шахтных механизированны:< крепях очистных забоев.

Известно устройство для перпендикулярной установки стоек, включающее неподвижный элемент, направляющие и упругис элементы, подвижную накладку и фиксирующий элемент (1).

Известное устройство предназначено для перпендикулярной установки стоек, в которых упругие элементы в состоянии препятствовать складыванию рамы крепи, а при отсутствии действия на нее боковых нагрузок могут удерживать стойки в перпендикулярном поло>кении.

Однако такие упругие элементы не могут создавать усилия, восстанавливающие перпендикулярность. При наличии боковых усилий такие упругие элементы недостаточны для удержания стоек в положении, перпендикулярном почве пласта.

Наиболее близко к предлагаемому изобретению устройство для перпендикулярной установки стоек рамы рудничной крепи, включающее две накладки с губками, одна из которых установлена неподвижно, а другая — подвижно посредством гидроцилиндра, установленного между подвижной накладкой и упором, направляютцис серьги (2).

Недостатком такого устройства являетг ся Громоздкость констр .кции, при это.;! о!{о предназначено для перпендикулярной установки лишь одной стойки. В случае нали чия боковых усилий устройство не удерживает стойку в перпендикулярном положении. ! с Цель изобретения — обеспечение компактности устройства п повышение стабильности положения стоек.

Это достигается тем, !то í".!<ëoä!<è выполнены двуплечпмц, а гидроцилпндр

15 подои:жная накладка размещены внутри направляющих серьг, которые выполнены с пазами и имеют фиксирующий штырь. при этом гидрош!лпндр имеет клапан для поддержания в нем постоянного давления.

20 На фпг. 1 изображена рама крепи с устройством для перпендикулярной установки стоек; на фиг. 2 — предлагаемое устройство для перпендикулярной установки стоек, аксонометрическая проекция; на

25 фиг. 3 — конструкция губок, впд в плане: на Ьпг. 4 дан разрез А †.4 на фпг. 3.

Ра....!а рудничной крепи состоит пз верхняка 1, осноганпя 2 и стоек 8, которые шарнирно связаны с основанием и верхняком.

639472

На опоре 4 по направляющим 5 и 6 перемещаются двуплечие накладки 7 и 8, имеющие по концам выемки, образующие губки для размещения стоек 8. На опоре . 4 расположен упор 9, в котором размещены две серьги 10 и 11, расположенные с обеих сторон накладок 7 и 8. Накладка Я приварена к серьгам.

Гидроцилиндр 12 закреплен штоком 18 с подвижной накладкой 7, а цилиндром

14 — с неподвижной накладкой 8, и размещен внутри направляющих серьг, которые выполнены с продольными пазами 15, в которых установлен штырь 16, связанный с накладкой 7. Рабочая полость 17 поршня связана с клапаном 18, поддерживающим постоянное давление в гидроцилиндре.

Устройство работает следующим образом.

При соединении рабочей полости 17 поршня с давлением шток гидроцилиндра

12, связанный штырем 16 с подвижной накладкой 7, подтягивает ее к неподвижной накладке 8. Как только губки одной из накладок соприкоснутся своей упорной поверхностью с неподвижным упором 9, одна или другая из накладок 7 или 8 подтянет обе стойки 3 к упору в перпендикулярное положение. При этом соседние стойки также устанавливаются в перпендикулярное положение благодаря их связи с основанием 2 и верхняком 1. В этом положении обе выемки прилегают к стойкам.

С рабочей полостью 17 связан клапан 18, поддерживающий давление, который огранпчивает восстанавливающее усилие или поддерживает его постоянным при достижении заданного восстанавливающего усилия.

5 В случае воздействия боковых усилий губки накладок могут деформироваться до тех пор, пока не будет превышено постоянное восстанавливающее усиление.

10 Формула изобретения

Устройство для перпендикулярной установки стоек рамы рудничной крепи, включающее две накладки с губками, одl5 на из которых установлена неподвижно, а другая — подвижно посредством гидроцилиндра, установленного между подвижной накладкой и упором, направляющие серьги, отлича,ющееся тем, что, с целью

2в обеспечения компактности устройства и повышения стабильности положения стоек, накладки выполнены двуплечими, а гидроцилиндр и подвижная накладка размещены внутри направляющих серьг, которые вы2G полнены с пазами и имеют фиксирующий штырь, при этом гидроцилиндр имеет клапан для поддержания в нем постоянного давления.

30 Источники информации, принятые во внимание при экспертизе:

1. Патент ФРГ Ко 1608284, кл. 5 С 15/54, выкладка 1970.

35 2. Патент Франции Ко 1511050, кл. E 21 D, опублик, 1967.
