Реферат

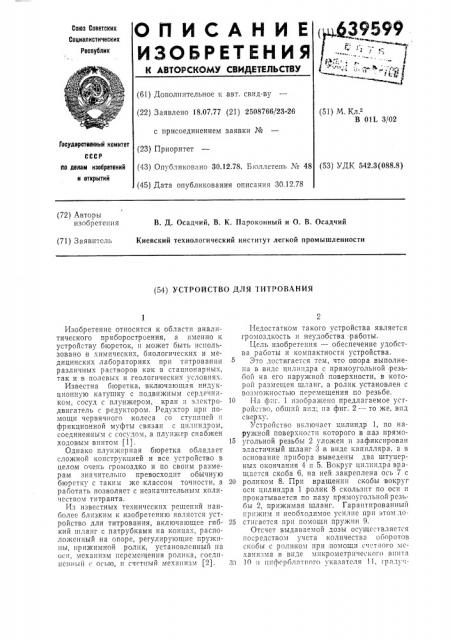

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сон>а Соеетских

Социалистических

Республик

:з1 (61) Дополнительное к авт. свид-ву (22) Заявлено 18.07.77 (21) 2508766/23-26 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.12.78. Бюллетень ¹ 48 (45) Дата опубликования описания 30.12.78 (51) М. Кл.

В 011 3/02

Государственный комитет (53) УДК 542.3(088.8) по делам изобретений н открытий (72) Авторы изобретения

В. Д. Осадчий, В. К. Пароконный и О. В. Осадчий (71) Заявитель Киевский технологический институт легкой промышленности (54) УСТРОЙСТВО ДЛЯ ТИТРОВАНИЯ

Изобретение относится к области аналитического приборостроения, а именно к устройству бюреток, и может быть использовано в химических, биологических и медицинских лабораториях при титровании различных растворов как в стационарных, так и в полевых и геологических условиях.

Известна бюретка, включающая индукционную катушку с подви>кным сердечником, сосуд с плунжером, кран и электро- 10 двигатель с редуктором. Редуктор при помощи червячного колеса со ступицей фрикционной муфты связан с цилиндром, соединенным с сосудом, а плунжер снабжен ходовым винтом (1). 15

Однако плун>ксрная бюретка обладает сложной конструкцией и все устройство в целом очень громоздко и по своим размерам значительно превосходит обычную бюретку с таким же классом точности, а 20 работать позволяет с незначительным количеством титранта.

Из известных технических решений наиболее близким к изобретению является устройство для титрования, включающее гиб- 25 кий шланг с патрубками на концах, располо>кенпый на опоре, регулирующие пру>кины, прижимной ролик, установленньш па оси, механизм перемещения ролика, соединенный с остю, и счетный механизм (2). 30

Недостатком такого устройства является громоздкость и неудобства работы.

Цель изобретения — обеспечение удобства работы и компактности устройства.

Зто достигается тем, что опора выполнена в виде цилиндра с прямоугольной резьбой на его наружной поверхности, в которой размещен шланг, а ролик установлен с возможностью перемещения по резьбе.

На фнг. 1 изображено предлагаемое устройство, общий в Iд; ца фиг. 2 — то же, впд сверху.

Устройство включает цилиндр 1, по наружной поверхности которого в паз прямоугольной резьбы 2 уложен и зафиксирован эластичный шланг 3 в виде капилляра, а в основание прибора выведены два штуцерных окончания 4 и 5. Вокруг цилиндра вращается скоба 6, на ней закреплена ось 7 с роликом 8. При вращении скобы вокруг оси цилиндра 1,ролик 8 скользит по оси и прокатывается по пазу прямоугольной резьбы 2, прижимая шланг. Гарантированный прижим и необходимое усилие при этом достигается при помощи пружин 9.

Отсчет выдаваемой дозы осуществляется посредством учета количества оборотов скобы с роликом при помощи счетного механизма в виде микрометрического винта

10 и цпферблатного указателя 11, граду;—

639599 рованного в единицах расхода титранта, с указателем 12 отсчета десятых долей (мл) и указателем 13 отсчета сотых долей (мл).

Указатель 11 взят промышленного образца и на рисунке показан схематически. Устройство может работать в обоих направлениях. Поэтому шкалы имеют прямую и обратную градуировки различного цветя.

Так, если ноль установлен на красной шкале, то штуцер с красной точкой будет входным, а штуцер с синей точкой — свободным или выходным при одновременном тптровянии.

Работает устройство следующим образом.

Циферблатный указатель 11 путем поворота микрометрпческого винта 10 устанавливается на ноль. Входной штуцер соединяется с емкостью для титранта.

Микрометрический винт вращают до установления стрелки указателя 12 против деления с цифрой 5, т. е. его стрелка делает полный оборот, а стрелка указателя 13 устанавливается против деления с цифрой

О. При этом скоба 6 вращается вокруг цилиндра 1, а ролик 8 скользит по оси 7, заирепленной на скобе. Прибор заполняется титрантом в количестве 0,5 мл и готов к ,проведению титрования.

Подставляется посуда с титруемым раствором и через штуцер, поворачивая микрометрический винт, вытесняется раствор из шланга (перемещение ролика по пазу аналогично вышеописанному, только ролик перемещается в другую сторону). При достижении точки эквивалентности узел перемещения ролика останавливают. Общий расход титранта устанавливают по счетному механизму (указатели 12 и 13).

Применение устройства значительчо снижает допускаемую величину погрешности при измерении объема жидкости.

Использование предлагаемого устройства позволяет повысить точ1!ость измерен 1я, Г!Оявл51cтсSI ВI). 3мож:Iость проводIIть IIеч1рс— рывное тнтровяние при ссрийных экспериментах, а самое главное, что устройство можно использовать в полевых и други; нестационарных условиях.

Таким образом, в устройстве удалось совмести11 двя îсновных требования: увеличить точноеII измерений объема жидкости, необход:!мого Iля микро- и субмикроопределений, с ое1цоврсменным увеличением капилляр:Гой емкости .In обычных оюреток.

Формула изобретения

Устройство для титрования, вкепочающес гиокий шланг с патрубками на концах, ipacположенный на опоре, регулирующие пружины, прижГГмГной ролик, установленный на оси, механизм перемещения ролика, соединенный с его осью, и счетный механизм, о тл и ч а ю ш ее с я тсм, что, с целью удобства работы и обеспечения компактности устройства, опора выполнена в виде цилиндра с прямоугольной резьбой на его наружной поверхнос1и, в которой размещен шланг, а ролик установлен с возмо>кностью перемещения по резьбе.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 266336, кл. В 01 3/02, 1967.

2. Патент США М 3681030, кл. 23 †2, 1970.

639599

Дуг. 1

Фиг. 2

Редактор Т. Пилипенко

Заказ 2456/3 Изд. л!е 822 Тираж 922 Подписное

1!ПО Государственного комитета СССР по депам изобретений и открытий

113035, Москва, Ж-35, Раугпская паб., д. 4/5

Типография, пр. Сапунова, 2

Составитель О. Чернуха

Техред С. Антипенко

Корректоры; Л. Орлова и Л. Брахнина
