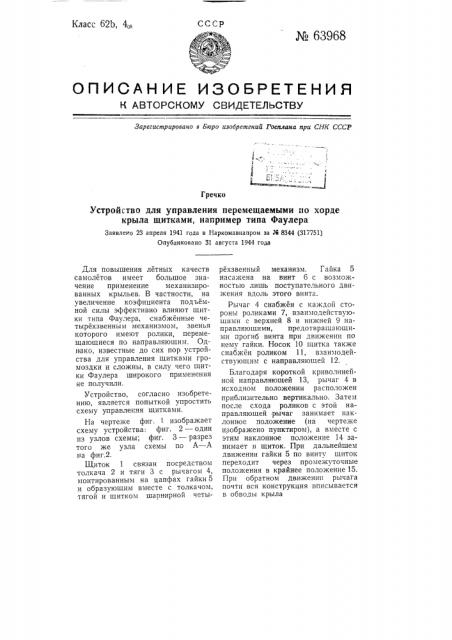

Класс 62b, 4„

СС СР

М» 63968

ОПИСЛНИК ИЗОБРКТКния

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано е Бюро изобретений Росилана при СОК СССР

Гречко

Устройство для управления перемещаемыми но хорде крыла щитками, например типа Фаулера

Заявлеяо 23 апреля 1941 года в Наркомавиапром за 3% 8344 (317751) Опубликовано 31 августа 1944 года

Для повышения летных качеств самолетов имеет большое значение применение механизированных крыльев. В частности, на увеличение коэфициента подъемной силы эффективно влияют щитки типа Фаулера, снабженные четырехзвенным механизмом, звенья которого имеют ролики, перемещающиеся по направляющим. Однакс. известные до сих пор устройства для управления щитками громоздки и сложны, в силу чего ш,итки Фаулера широкого применения не получили.

Устройство, согласно изобретению, является попыткой упростить схему управления щитками.

На чертеже фиг. 1 изображает схему устройства: фиг. 2 — один из узлов схемы; фиг. 3 — разрез того же узла схемы по А — А на фиг.2.

Щиток 1 связан посредством толкача 2 и тяги 3 с рычагом 4, монтированным на цапфах гайки 5 и образующим вместе с толкачом, тягой и щитком шарнирной четырехзвенный механизм. Гайка 5 насажена на винт 6 с возможностью лишь поступательного движения вдоль этого винта.

Рычаг 4 снабжен с каждой стороны роликами 7, взаимодействующими с верхней 8 и нижней 9 направляющими, предотврагцающими прогиб винта при движении по нему гайки. Носок 10 щитка также снабжен роликом 11, взаимодействующим с направляющей 12.

Благодаря короткой криволинейной направляющей 13, рычаг 4 в исходном положении расположен приблизительно вертикально. Затем после схода роликов с этой направляющей рычаг занимает наклонное чоложение (на чертеже изображено пунктиром), а вместе с этим наклонное положение 14 занимает и щиток. При дальнейшем движении гайки 5 по винту щиток переходит через промежуточные положения в крайнее положение 15.

При обратном движении рычага почти вся конструкция вписывается в обводы крыла № 63968

Фиг. 1

Фиг. 2

Предмет изобретения

Устройство для управления перемещаемыми по хорде крыла щитками, например типа Фаулера, заключающее в себе четырехзвенный механизм, звенья которого снабжены роликами, перемещающимися по направляющим, о т л и ч а ю щ ее с я тем, что, с целью перевода щитка в наклонное положение, на звене 4 расположены ролики, взаимодействующие с коротким участком 13 криволинейной направляющей. № 63968

Фиг. 3. г—
