Поддон для транспортировки и хранения штучных грузов
Иллюстрации
Показать всеРеферат

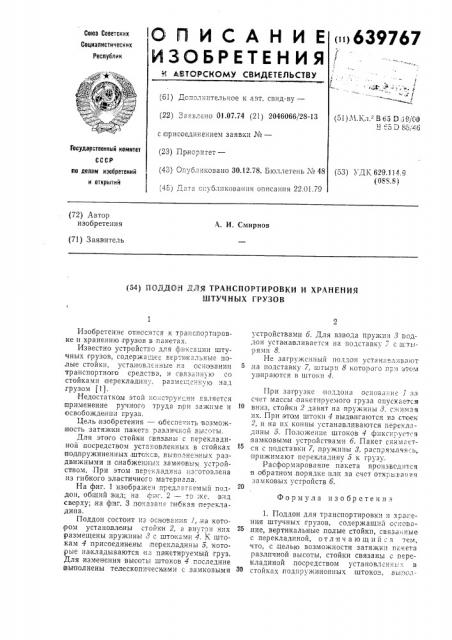

<>639767 1 сзс ет« IG 11 H C A H H Е
Социалистических
Республик
ЙЗСБРЕТЕ Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Доно.лнитель;ое к авт. свид-ву— (22) Заявлено 01.07.74 (21) 2046066/28-13 с грисоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 30.12.78. Б|оллетень № 48 (45) Дата с..ублпковация описания 22.01.79 (51) Ч.КЛ.2 В 65 В,)0/СО
Б 5 Э 85j46
Государственный комитет (53) УДК 629.114.6 (О88.8, по делам изобретений и открытий (72) Автор изобретения
А. И. Смирнов (71) Заявитель (54) ПОДДОН ДЛЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ
1ИТУЧ Н ЫХ ГРУЗОВ
Формула изобретения
Изобретение относи cH K транспортировке и хранению, грузов в гакетах.
Известно устройство для фиксации штучных грузов, содержащее вертикальные полые стойки, установлc:-líûå нз основании транспортного средства, и связзнну ю со стойками перекладину, размеш .":ную над грузом (1).
Недостатком этой конструк„ии является применение ручного труда при зажиме и освобождении груза.
Цель, изобретения — обесгге-нить возможность затяжки пакета различной высоты.
Для этого стойки связаны с перекладиной посредством установленных в стойках подпружиненных, штоков, выполненных раздвижными и снабженнь1х замковым устройcTlB0M. При этом пер.кладина из.-отовлена из гибкого эластичного материала.
На фиг. 1 изображен предлагаемый поддон, общий вид; на фиг. 2 — то же, вид сверху;:на фиг. 3 по.-.азана гибкая перекладина.
Поддон CO CT0HT H 0 Cfl O lll l ./,,H d К отоipox установлены стойки 2, а внутри них
Разтиещены пружины с штока IM 4. К што.кам 4,присоединены лерекладины б, кото|рые накладываются нз пакетируемый груз.
Для изменения высоты штоков 4 госледние выполнены телескопическими c: замковыми устройствами б. Для взвода пружин 3 поддон устанавливается на подставку 7 с п тырямп 8.
Не загруженный поддон устанавливают на подставку 7, штыри 8 которого при этом упираются в штоки 4.
При загрузке поддона основа::ие за счет массы пакетируемого груза опускается вниз, стойки 2 давят на пружины 3. сжимая их. При этом штоки 4 выдвигаются из стоек
2, и на их концы устанавливаются переклздины 5. Положение штоков 4 фиксируется замковыми устройствами б. Пакет снимается с подставки 7, пружины 8, распрямляясь, прижимают перекладину б к грузу.
Расформирование пакета производится в обратном, порядке или за счет открь:взвия замковых устройств б.
1. Поддон для транспортировки и х"„з;ения штучных, грузов, содержащий основание, вертикальные, полые стойки, cвяззнные с перекладиной, отлич а ющий с ч тем, что, с,целью возможности затяжки пакета различной высоты, стойки связаны с перекладиной посредством установленнь:х в
ЗО стойках .подпружиненных штоков, выпол639767
И с т о ч я l < к н :) о р и a l: l . . н, внимание по:.1 кс-..=от -з:.:: принятый во
Г (Г (Г
Составитель Л. Прозоровскан
Редактор М. Дмитриева Техред С. Антипенко корректор И. Симкинз
Заказ 1005/1563 Изд. ¹ 800 Тираж 1033 Гьздписное
НПО Государственного комитета СССР по делам изобретений л открь:тнй
113035, Москва, Я-35, Раушскан наб.„д. 4/5
Тип. Харьк. фил. пред. «Патент»,пенных раадзижными и снабженнык заз1копым устройством.
2. Л зддон по и. 1, о т л,п ч а го щ -i и с я тем,. чго,п рекладия1а ныполнеHB из гибкого оластичного л атериала.
1. <13 н-. Д -,. о 8-826, кл. 31 с, 119, 20. 09. 71.
