Реферат

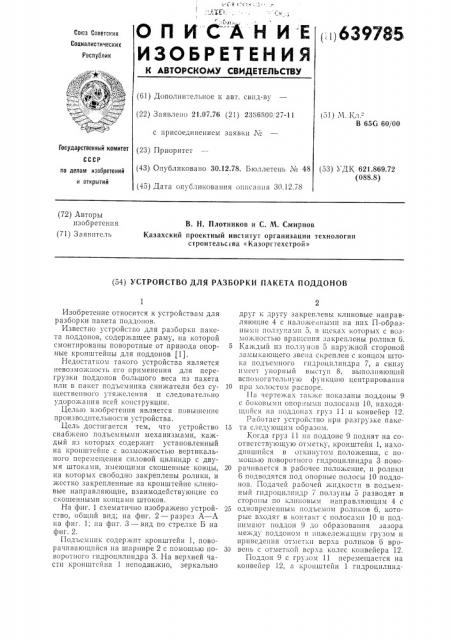

0ll иС-А

Н И Е

ИЗОБРЕТЕНИЯ (,!,639785

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 21.07.76 (21) 2386800, 2 -11 (51) М. Кл.-

В 65G 60!!00 с присоединением заявки М (53) УДК 621.869.72 (088.8) по делам изобретений (43) Опубликовано 30.12.78. Бюллетень ЛЪ 48 и открытий (45) Дата опублт!кования оииса!шя 30.12.78 (72) Авторы изобретения (71) Заявитель

В. Н. Плотников и С. М. Смирнов

Казахский проектный инс1итут организации технологии строительс!ва « Казоргтехстрой» (54) УСТРОЙСТВО ДЛЯ РАЗБОРКИ ПАКЕТА ПОДДОНОВ

ГосУдарственный комитет (23) Приоритет

Изобретение относится к устройствам для разборки пакета поддонов.

Известно устройство для разборки пакета поддонов, содержащее раму, на которой смонтированы поворотные от привода опор- 5 ные кронштейны для поддонов (11.

Недостатком такого устройства является невозможность его применения для перегрузки поддонов большого веса из пакета или в пакет подъемника сни>кателя без су- 10 ществепного утяжеления и следовательно удорожания всей конструкции.

Целью изобретения является повышение производительности устройства.

Цель достигается тем, что устройство 15 снабжено подъсмиыкш механизмами, каждый из которых содержит установленный на кронштейне с возмо>кностью вертикального перемещения силовой цилиндр с двумя штоками, имеющими скошенные концы, 20 на которых свободно закреплены ролики, и жестко закрепленные на кронштейне клиновые направляющие, взаимодействующие со скошенными концами штоков.

На фиг. 1 схематично изобра>кено устрой- 25 ство, общий вид; на фиг. 2 — разрез А — А на фиг. 1; lla фиг. 3 — вид по стрелке Б на фиг. 2.

Под ьемиик содер>! Пт кронштейн 1, lloBQрачивающийся иа шарнире 2 с помощью по- 30 воротного гидроцилиндра 3. На верхней чаcTII кронштейна 1 неподвижно, зеркально друг к другу закреплены клиновые направляющие 4 с наложенными íà HII>! П-образныз!и ползупа ill 5, в !исках I QTopblx с Возмо>! ностыО Вр2П!сипя 32!Среплены рОлики 6.

Каждый из ползуиов 5 наружной стороной

32ъ!ы!.2!Ощего звена с!Ореплсн с концом што ка подъемногî и!дроцилиндра 7, а снизу имеет упорный выступ 8, выполняющий вспомогательную функцию центрирования при олостом распоре.

112 lepTe>! ax Tali» c показань! IIO OHb! 9 с боковыми опорными полосами 10, находящийся на поддонах груз 11 и конвейер 12.

Рcioo facT устройство ири разгp) 3!Се п2кета следующим Образом.

Когда груз 11 иа поддоне 9 поднят на соответствующую отметку, кронштейн 1, находившийся в откинутом положении, с Iioмощью поворотного п!дроцилиндра 3 поворачивается в рабочее положение, п ролики

6 подводятся под опорные полосы 10 поддонов. Подачей рабочей жидкости в подъемный гпдроцилиидр 7 ползуны 5 разводят в стороны по клиновым направляющим 4 с

opkIoIipexieiiIiiIм подъемом роликов б, которые входят в контакт с полосами 10 и поднимают поддон 9 до образования зазора между поддоном и нижележащим грузом и приведения отметки всрха роликов 6 вровень с отметкой верха колес конвейера 12.

Поддон 9 с грузом 11 перемещается на конвейер 12, а кронштейн 1 п!дроцилинд<, о<. г 1

/

<;? ?>

Заказ 2222/17

1я l. Кз 737

Тира<к 1033

Подписное

Типография, пр. Сапунова, 2 ром 3 переводится I, рабочее положение с опусканием роликов 6 в исходнос положение путем переключения кода штоков подьемного гидроцили 7. Затем никл <повторяется. Загрузка пакета производится в обратном порядке.

Наличие подъемно-снижающего меланизма позволяет псрсгружать поддо .ы большого веса пз пакета нли в пакет подъемника снижатсля без существенного утяжеления и удорожания всей конструкции и, таким образом, увеличивает производительность устройства, Формула изобретения

Устройство для разборки пакета поддонов, содержащее раму, на которой смонтированы <нюр< l I l I. <? г прпвоца опорныс

КрОНИ;тейИЬ; дЛя II0,,

Исто <ники информации, 1о п1.ннятыс во внимание при зкспертизе

1. Авторское свидетельство СССР

Ь 341737, кл. 13 656 60 00, )970.
