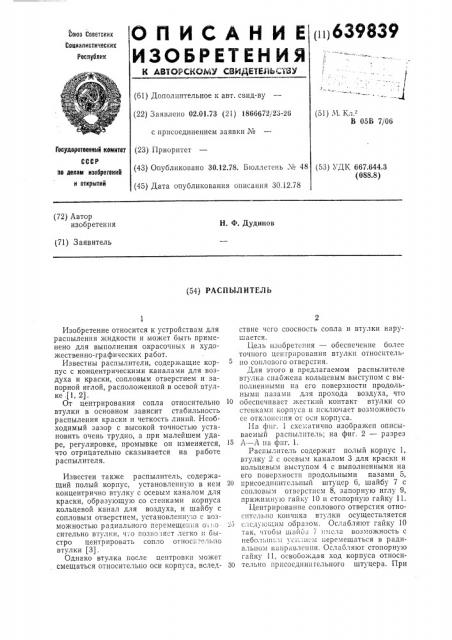

01) 639839 Союз Советских

Соыиалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВМДЕТЕ31ЬСЛЗУ (61) Дополнительное к авт, свид-ву (22) Заявлено 02.01.73 (21) 1866672j23-26 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30,12.78. Бюллетень ¹ 48 (45) Дата опубликования описания 30,12.78 (51) М. Кл-

В 05В 7/06

Государотвеииый комитет (53) УДК 667.644.3 (088.8) по делам изобретеиий и открытий (72) Автор изобретения

H. Ф. Дудинов (71) Заявитель (54) РАСИ Ь1Л ИТЕЛ Ь

Изобретение относится к устройствам для распыления жидкости и может быть применено для выполнения окрасочных и художественно-графических работ.

Известны распылители, содержащие корпус с концентрическими каналами для воздуха и краски, сопловым отверстием и запорной иглой, расположенной в осевой втулке,(1, 2).

От центрирования сопла относительно втулки в основном зависит стабильность распыления краски и четкость линий. Нсобходимый зазор с высокой точностью установить очень трудно, а при малейшем ударе, регулировке, промывке он изменяется, что отрицательно сказывается на работе распылителя.

Известен также распылитель, содержащий полый корпус, установленную в нем концентрично втулку с осевым каналом для краски, образующую со стенками корпуса кольцевой канал для воздуха, и шайбу с сопловым отверстием, установлеHH IIo с возможностью радиального перемещения о;:o сительно втулки, ч"о гозво ваяет легко и быстро центрировать сопло относи.- .- ьпо втулки (3).

Однако втулка после центровки может смещаться относительно оси корпуса, вследствие чсго соосность сопла и втулки нарушается.

Цель изобретения — обеспечение более точного центрирования втулки относительIIo соплового отверстия.

Для этого в предлагаемом распылителе втулка снабжена кольцсвым выступом с выполненными на его поверхности продольными пазами для прохода воздуха, что

10 обеспечивает жесткий контакт втулки со стенками корпуса и исключает возможность ее отклонения от оси корпуса.

На фиг. 1 схс,атичпо изображен описываемый распылитель; на фиг. 2 — разрез

15 А — А IIa фпг. 1.

Распылитель содержит полый корпус 1, втулку 2 с осевым каналом 3 для краски и кольцевым выступом 4 с выполненными на его поверхности продольными пазами 5, 20 присоедипительный штуцер 6, шайбу 7 с сопловым отверстием 8, запорную иглу 9, прижимнуlo гайку 10 и стопорную гайку 11.

Центрирование соплового отверстия относительно кончика втулки осуществляется

25 следующим образом. Ослабляют гайку 10 так, чтобы шайб1 i и,":Ioла Bo3_#_ожность с небольш:.: усп.,ием перемещаться в радиальном направлении. Ослабляют стопорную гайку 11, освобождая ход корпуса относи30 тельно прпсосдинптельного штуцера. При

839839

Составитель Н. Кекишева

Техред А. Камышникова Корректор Л. Брахнина

Редактор Т. Пилипенко

Заказ 2371!6 Изд. ¹ 825 Тираж 876 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4I5

Типография, пр. Сапунова, 2

3 навинчивании корпуса на штуцер шайба 7 скользит по коническому кончпку втулки 2 и центрируется относительно псго. После центрирования затягивают прижимную гайку 10, которая фиксирует положение шайбы.

При установке псобходимого зазора между сопловым отвсрстием 8 и втулкой 2 путем перемещения корпуса по штуцсру соосность втулки, корпуса и соплового отвер- 10 стия пе нарушается благодаря пали п ю на втулке кольцевого выступа 4, обеспечивающего фиксирование положения втулки относительно стенок корпуса. Причем вся процедура настройки распылителя проста, на- 15 дежна и не требует много времени.

Формула изобретения

Распылитель, содержащий полый корпус, установленную в нем концентрично втулку 20

4 с осевым каналом для краски, образующую со степками корпуса кольцевой канал для воздуха, II шайбу с сопловым отверстием, установленную с возможностью радиального перемещения относительно втулки, отличающийся тем, что, с целью более точного центрирования втулки относительно соплового отверстия путем обеспечения жесткого контакта со стенками корпуса, втулка снабжена кольцевым выступом с выполненными на его поверхности продольными пазами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 310б90, кл. В 05В 7/28, 1971.

2. Авторское свидетельство СССР № 328945, кл. В 05В 3/08, 1972.

3. Патент США ¹ 3084875, кл. 239-424, 19б8.
