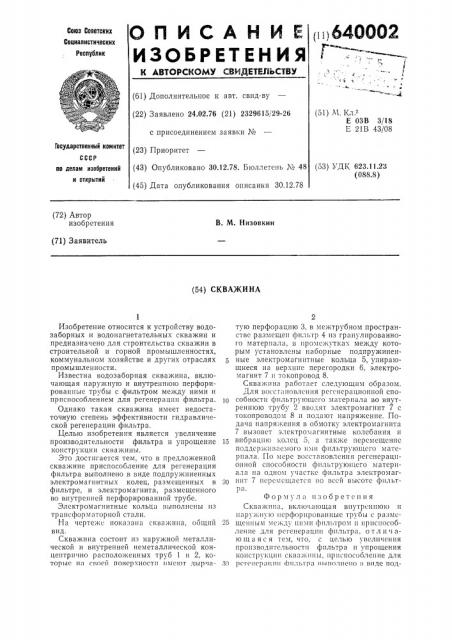

11!1640002 »
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.02.76 (21) 2329615/29-26 (51) М Кл
Е 03В 3/18
Е 21В 43/08 с присоединением заявки №
Государственный комитет (23) Приоритет (43) Опубликовано 30.12.78. Бюллетень № 48 (53) УДК 623.11.23 (088.8) по делам изобретений и открытий (45) Дата опубликования описания 30,12.78 (72) Автор изобретения
В. М. Низовкии (71) Заявитель (54) СКВАЖИНА
Изобретение относится к устройству водозаборных и водонагнетательных скважин и предназначено для строительства скважин в строительной и горной промышленностях, коммунальном хозяйстве и других отраслях промышленности.
Известна водозаборная скважина, включающая наруж?!ую и внутре??н!о!о перфорированные трубы с фильтром между ними и приспособлением для регенерации фильтра.
Однако такая скважина имеет недостаточную степень эффективности гидравлической регенерации фильтра.
Целью изобретения является увеличение производительности фильтра и упрощение конструкции скважины.
Это достигается тем, что в предложенной скважине приспособление для регенерации фильтра выполнено в виде подпружиненных электромагнитных колец, размещенных в фильтре, и электромагнита, размещенного во внутренней перфорированной трубе.
Электромагнитные кольца выполнены из траисфор vTBTopllo?I стали.
На Iертежс 1101!333113 скваж?!иа, ооlции вид.
Скважина состоит из наружной металлической и внутренней неметаллической концеитричио расположенных труб 1 и 2, которые иа своей поверхности имеют дыр lа2 тую перфорацию 3, в межтрубном пространстве размещен фильтр 4 из гранулированного маTpp! ?ал 3, в I?p о м с жутl 3 х между которым установлены наборные подпружиненные электромагнитные кольца 5, упирающиеся на верхние перегородки 6, электромагнит 7 и токопровод 8.
Скваж??па работает следующим образом.
Для восcTÇIIoBлсния рсгсисрационной способности фильтрующсго материала во внутреннюю трубу 2 вводят электромагнит 7 с токопроводом 8 и подают напряжение. Подача напряжения в обмотку электромагнита
7 вызовет электромагнитные колебания и
15 вибрацшо колец 5, а также псрсмещснис поддср?киваeuогo иuи фильтруlощсго материала. По мере восстановления рсгснерационной способности фильтрующсго материала на одном участке фильтра электромагнит 7 псрсмсщастся llo всей высоте фильтР3.
Формула изобретения
Скважина, включающая внутреннюю и наружную перфорированные трубы с размс25 щенным между ними фильтром и приспособление для регенерации фильтра, отл и ч аю щ а я с я тем, что, с целью увеличения производительности фильтра и упрощения ко??струкции скважины, приспособление для
ЗО pcãcilcðII IIIIII !1>ильтра «ыполиеио «виде под
