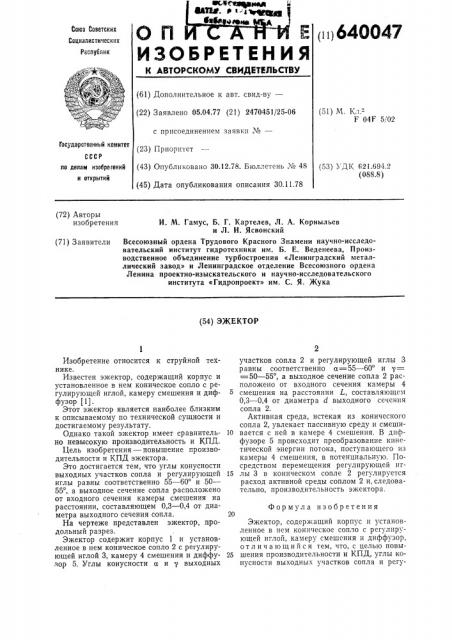

Реферат



еС.%саа рооад

4ВЙФ. у а: а ъвм щца

aal Фе44в гщ 64ОО47

О П

ИЗОБРЕТЕНИЯ

Союз Советских

Социапистических республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.04.77 (21) 2470451/25-06 (51) М. Кл."F 04F 5 02 с присоединением заявки No—

Гасударственный комитет (23) Приоритет (43) Опубликовано 30.12.78. Бюллетень Хе 48 (45) Дата опубликования описания 30.11.78 по делам изобретений и открытий (53) УДК 621.694.2 (088.8) (72) Авторы изобретения

И. М. Гамус, Б. Г. Картелев, Л. А. Корныльев и Л. И. Ясвонский

Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидротехники им. Б. Е. Веденеева, Производственное объединение турбостроения «Ленинградский металлический завод» и Ленинградское отделение Всесоюзного ордена

Ленина проектно-изыскательского и научно-исследовательского института «Гидропроект» им. С. Я. Жука (71) Заявители (54) ЭЖЕКТОР

Формула изобретения

Изобретение относится к струйной технике.

Известен эжектор, содержащий корпус и установленное в нем коническое сопло с регулирующей иглой, камеру смешения и диффузор (1).

Этот эжектор является наиболее близким к описываемому по технической сущности и достигаемому результату.

Однако такой эжектор имеет сравнительно невысокую производительность и КПД.

Цель изобретения — повышение производительности и КПД эжектора.

Это достигается тем, что углы конусности выходных участков сопла и регулирующей иглы равны соответственно 55 — 60 и 50—

55, а выходное сечение сопла расположено от входного сечения камеры смешения на расстоянии, составляющем 0,3 — 0,4 от диаметра выходного сечения сопла.

На чертеже представлен эжектор, продольный разрез.

Эжектор содержит корпус 1 и установленное в нем коническое сопло 2 с регулирующей иглой 3, камеру 4 смешения и диффузор 5. Углы конусности а и у выходных участков сопла 2 и регулирующей иглы 3 равны соответственно а=55 †и у=

=50 †, а выходное сечение сопла 2 расположено от входного сечения камеры 4 смешения на расстоянии L, составляющем

0,3 — 0,4 от диаметра d выходного сечения сопла 2.

Активная среда, истекая из конического сопла 2, увлекает пассивную среду и смеши10 вается с ней в камере 4 смешения, В дпффузоре 5 происходит преобразование кинетической энергии потока, поступающего из камеры 4 смешения, в потенциальную. Посредством перемещения регулирующей иг15 лы 3 в коническом сопле 2 регулируется расход активной среды соплом 2 и, следовательно, производительность эжектора.

Эжектор, содержащий корпус и установленное в нем коническое сопло с регулирующей иглой, камеру смешения и диффузор, отл ич а ющий с я тем, что, с целью повы25 шения производительности и КПД, углы конусности выходных участков сопла и регу
