Дюбельное соединение

Дюбельное соединение

Иллюстрации

Показать все

Реферат



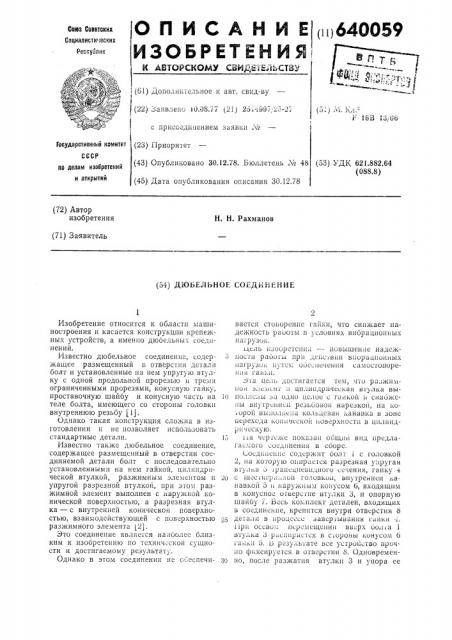

640059

Формула изобретения

Составитель И. Прокопичев

Редактор Е. Дайч Техрсд Н. Рыбкина Корректоры: Л. Котова и Л. Брахнина

Заказ 2351/5 Изд. Ма 784 Тираж 1156 Подписное

НПО Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 наружной поверхности в стенки отверстия

8 .происходит деформация конусной части 6 гайки 4 в пределах упругости, что приводит к обжатию части внутренних витков резьбы, и заклинивание гайки на резьбовом хвостовике болта 1, исключающее самоотворачивание гайки 4 в условиях действия вибрационной нагрузки.

Дюбельное соединение, содержащее размещенный в отверстии соединяемой детали болт с установленными на нем гайкой, цилиндрической втулкой, разжимным элементом и упругой разрезной втулкой, при этом разжимной элемент выполнен с наружной конической поверхностью, а разрезная втулка — с внутренней конической поверхностью, взаимодействующей с поверхностью разжимного элемента, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности

5 работы при действии вибрационных нагрузок путем обеспечения самостопорения гайки, разжимной элемент и цилиндрическая втулка выполнены за одно целое с гайкой и внутренней резьбовой нарезкой, на которой

10 выполнена кольцевая канавка в зоне перехода конической поверхности в цилиндрическую.

Источники информации, при нягые во внимание при экспертизе

15 1. Патент Англии № 1453435, кл. Е 2Н, 1976.

2. Патент ФРГ № 1810295, кл. 47 а 1, 1972.
