Узел конвейера
Иллюстрации
Реферат
1I l! 640 07 I

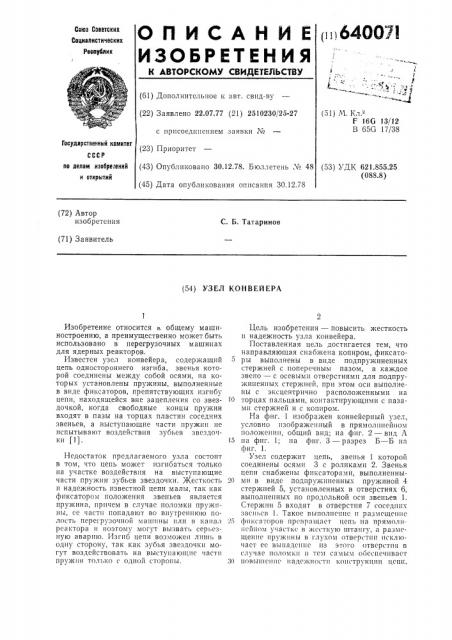

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик!
1 т
1 .-х Зо (61) Дополнительное к авт. свпд-ву (22) Заявлено 22.07.77 (21) 2510230/25-27 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.12.78. Бюллетень № 48 (45) Дата опубликования описания 30.12.78 (51) М. K, I
F 166 13/12
В 65G 17/38
Государственный комитет ло делам изооретений н открытий (53) УДК 621.855.25 (088.8) (72) Автор изобретения
С. Б. Татаринов (71) Заявитель (54) УЗЕЛ КОНВЕЙЕРА
Изобретение относится к общему машиностроению, а преимущественно может быть использовано в перегрузочных машинах для ядерных реакторов.
Известен узел конвейера, содержащий цепь одностороннего изгиба, звенья которой соединены между собой осями, на которых установлены пружины, выполненные в виде фиксаторов, препятствующих изгибу цепи, находящейся вне зацепления со звез- 10 дочкой, когда свободные концы пружин входят в пазы на торцах пластин соседних звеньев, а выступающие части пружин не испытывают воздействия зубьев звездочки (1). 15
Недостаток предлагаемого узла состоит в том, что цепь может изгибаться только на участке воздействия на выступающие части пружин зубьев звездочки. Жесткость 20 и надежность известной цепи малы, так как фиксатором положения звеньев является пружина, причем в случае поломки пружины, се части попадают во внутрешпою полость перегрузочной машины или в капал 25 реактора и поэтому могут вызвать серьезную аваршо. Изгиб цепи возможен лишь в одну сторону, так как зубья звездочки могут воздействовать на выступающие части пружин только с одной стороны. 30
Цель изобретения — повысить жесткость и надежность узла конвейера.
Поставленная цель достигается тем, что направляющая снабжена копиром, фиксаторы выполнены в виде подпружиненных стержней с поперечным пазом, а каждое звено — с осевыми отверстиями для подпружиненных стержней, при этом осп выполнены с эксцентрично расположенными на торцах пальцами, контактирующими с пазамп стержней и с копиром.
На фиг. 1 изображен конвейерный узел, условно изображенный в прямолинейном положении, общий впд; на фпг. 2 — впд А па фиг. 1; »а фпг. 3 — разрез Б — Б на фиг. 1.
Узел содержит цепь, звенья 1 которой соединены осями 3 с роликами 2. Звенья цепи снабжены фиксаторами, выполненными в виде подпружиненных пружиной 4 стержней 5, установленных в отверстиях 6, выполненных по продольной оси звеньев 1.
Стержни 5 входят в отверстия 7 соседник звсш.св 1. Такое выполнение и размсщсIIIIL фиксаторов превращает цепь на прямолпIl(. ÉIII1 I у IBcTiic в жесткую 1пташ l, 1 p33AIc щенпе пружины в глухом отверс тип исключает ее выпадение пз этого отверстия в случае поломки и тем самым обеспечивает пс1вьппс пис надежности конструкции цспп.
640071
C) 10
15 0
>г
ЗО
На торцах осей 3 эксцентрично размещены пальцы 8 и 9, контактирующие соответственно с пазами 10 стержней 5 и с копиром 11, имеющим начальную часть 12 и закрепленным на направляющей 13, взаимодействующей с роликами 2 звеш,ев 1 «а участках изгиба цепи.
Цепь работает следующим образом.
Когда цепь находится на прямолинейном участке пли перемещается по нему, положение соседних звсш св 1 жестко фиксируется стержнем 5, входящим в отверстие 7 и удерживаемым пружиной 4. При этом положении деталей цепи устраняется возможность изгиба цепи при передаче толкающего усилия, т. е. цепь превращается в жесткую штангу.
Прп нахождении цепи на участке изгиба или перемещении по нему вследствие взаимодействия пальцев 9 с копиром 11 оси 3 поворачиваются и пальцы 8, контактирующие с пазами 10 стержней 5 выводят стержни 5 из отверстий 7 соседних звеньев
1, сжимая пружину 4, обеспечивая таким образом возможность изгиба цепи. При этом направляющие 13, взаимодействующие с роликами 2, удерживают цепь от отключения в плоскости изгиба под действием сил, возникающих при набегании пальцев
9 на начальную часть 12 копира 11.
Технико-экономические преимущества предложенного устройства по сравнению с прототипом заключаются в повышении жесткости цепи при передаче ею толкающего усилия за счет новой конструкции фиксатора и его нового места расположения, а также в повышении надежности конструкции цепи, поскольку полностью исключена возможность попадания поломанного пружинного элемента в канал реактора или в полость перегрузочной машины. Кроме того, предлагаемая цепь может изгибаться в one стороны, что значительно упрощает решенис вопросов, связанных с размещением цсвн в перегрузочной Mallltnte.
Формула изобретения
Узел конвейера, содержащий цепь одностороннего изгиба, звенья которой соединены осями с роликами, направляющую для этих роликов и взаимодействующие с осями звеньев фиксаторы, отличающийся тем, что, с целью повышения жесткости и надежности, направляющая снабжена копиром, фиксаторы выполнены в виде подпружиненных стержней с поперечным пазом, а каждое звено — с осевыми отверстиями для этих стержней, при этом оси выполнены с эксцентрично расположенными на торцах пальцами, контактирующими с пазами стержней и с копиром.
Источники информации, принятые во внимание при экспертизе
1. Патент CIIIA М 2945391, кл. 74 — 250, 1960.
Оаг 3
Редактор Г. Прусова
Заказ 2724/15 Изд. № 784 Тираж 1156 Подписное
1-1ПО Государственного комитета СССР по делам изобретений н открытий
113035, Москва, 3(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель Г. Мартышкина
Техред Н. Рыбкина
Корректоры; Л. Котова н Л. Брахнина
