Электромагнит
Иллюстрации
Реферат

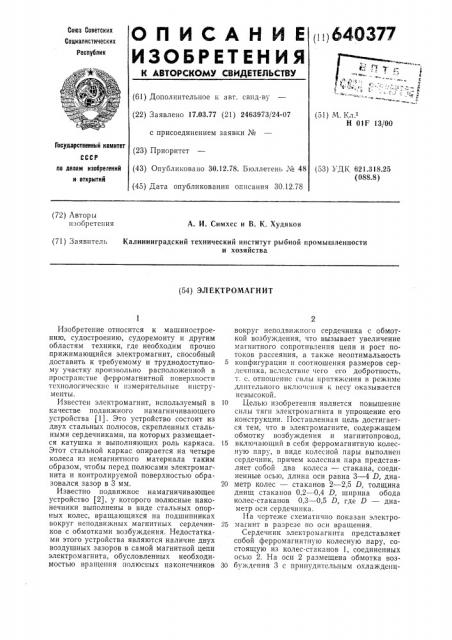

640377
1 : .Ёi (!
Составитель А. Лукин
Техред А. Камышникова
Корректор О. Тюрина
Редактор В. Левитов
Заказ 2358/14 Изд. № 810 Тираж 922 Подписное
НПО Государственного комитета СССР по делам изобретений и открытий
113035, Москва, 5К-35, Раушская наб., д. 4/5
Типографии, пр. Сапунова, 2 ем или без него в зависимости от условий работы электромагнита. На чертеже электромагнит показан установленным на потолочной ферромагнитной поверхности 4.
После подачи постоянного напряжения на обмотку возбуждения и, если предусмотрено охлаждение, то после подачи охлаждающей жидкости, электромагнит может быть использован для выполнения своих функций. Он может быть использован как ведущее или ведомое колесо, либо как намагничивающее устройство.
Формула изобретения
Электромагнит, содержащий обмотку возбуждения и магнитопровод, включающий в себя ферромагнитную колесную пару, о тличающийся тем, что, с целью упрощения конструкции и повышения силы тяги, в виде колесной пары выполнен сердечник, причем колесная пара представляет собой
5 два колеса-стакана, соединенные осью, длина оси равна 3 — -4 D, диаметр колес-стаканов 2 — 2,5 D, толщина днищ стаканов
0,2 — 0,4 D, ширина обода колес-стаканов
0,3 — 0,5 D, где D — диаметр оси сердечни10 ка.
Источники информации, принятые во внимание при экспертизе
1. Фалькевич А. С. и Хусанов М. Х. Магнитографический контроль сварных соеди15 пений. М., «Машиностроение», 1969, с. 31.
2. Авторское свидетельство СССР № 502400, кл. Н 01F 13/00, 1973.
