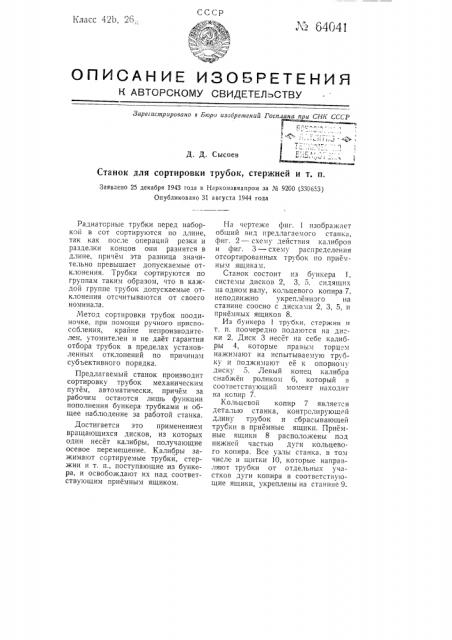

СССР

%:.

Класс 42Ь, 26, М 64641

ОПИСАН ИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобретений Госплана при СНК СССР

1.

Д. Д. Сысоев

Станок для сортировки трубок, стержней и т. .

Звявлено 25 декабря 1943 года в Нвркомаввапром за М 9200 (330653) Опубликовано 31 августа 1944 года

Радиаторные трубки перед наборкой в сот сортируются по длине, так как после операций резки и разделки концов они разнятся в длине, причем эта разница значительно превышает допускаемые отклонения. Трубки сортируются по группам таким образом, что в каждой группе трубок допускаемые отклонения отсчитываются от своего номина.ла.

Метод сортировки трубок поодиночке, при помощи ручного приспособления, крайне непроизводителен, утомителен и не дает гарантии отбора трубок в пределах установленных отклонений по причинам субъективного порядка.

Предлагаемый станок производит сортировку трубок механическим путем, автоматически, причем за рабочим остаются лишь функции пополнения бункера трубками и общее наблюдение за работой станка.

Достигается это применением вращающихся дисков, из которых один несет калибры, получающие осевое перемещение. Калибры зажимают сортируемые трубкй, стержни и т. п., поступающие из бункера, и освобождают их над соответствующим приемным ящиком.

На чертеже фиг. 1 изображает обший вид предлагаемого станка, фиг. 2 — схему действия калибров и фиг. 3 — схему распределения отсортированных трубок по приемным ящикам.

Станок состоит из бункера 1, системы дисков 2, 3, 5. сидящих на одном валу, кольцевого копира 7, неподвижно укрепленного на станине соосно с дисками 2. 3, 5, и приемных ящиков 8.

Из бункера 1 трубки, стержни и т. и. поочередно подаются на диски 2. Диск 3 несет на себе калибры 4, которые правым торцем нажимают на испытываемую трубку и поджимают ее к опорному диску 5. Левый конец калибра снабжен роликом 6, который в соответствующий момент находит на копир 7.

Кольцевой копир 7 является деталью станка, контролирующей длину трубок и сбрасывающей трубки в приемные ящики. Приемные ящики 8 расположены под нижней частью дуги кольцевого копира. Все узлы станка, в том числе и щитки 10, которые направляют трубки от отдельных участков дуги копира в соответствующие ящики, укреплены на станине 9.

J4 64041

При движении дисков трубка из бункера 1 захватывается дисками 2.

В этот момент трубка находится в положении I (фиг. 2 — 3): она покоится в ячейках дисков 2, но концы ее не касаются ни упорного диска 5, ни торца калибра.

При дальнейшем вращении дисков калибр 4, обкатываясь по кольцевому копиру 7, подается пружиной 11 вправо и своим торцем поджимает трубку к диску 5, тем самым фиксируя некоторое расстояние х от упорного диска 5 до ролика 6.

В момент зажатия трубки ролик выходит из соприкосновения с копиром (положение II).

Продолжая свое движение, ролик калибра в некоторый момент коснется копира (точка Ь) и, обкаты«аясь по поднимающейся поверхности последнего, . отведет калибр влево; трубка же, освободившись от зажатия, под собственным весом (а также под действием центробежной силы) отделится от дисков

2 и упадет в тот приемный ящик

8, который в этот момент окажется под ней.

Место сбрасывания трубки определяется положением точки b, в которой происходит соприкосновение ролика калибра с копиром.

Очевидно, что калибры, контролирующие более короткие трубки, будут соприкасаться с копиром и освобождать трубку ранее, чем калибры с длинными трубками, из условия: х=а+1, где а — длина калибра, 1 — длина трубки

Перед бункером копир отводит калибр предельно влево. освобождая место для очередной трубки.

Чем на большее число участков будет разбита рабочая часть дуги копира и чем меньший угол подъема будет иметь копир, тем большую точность и большую градацию размеров можно получить.

Для настройки станка па различные размеры трубок, подлежащих сортировке, упорный диск 5 и один из дисков 2 устроены подвижными вдоль вала станка.

Предмет изобретения

1. Станок для сортировки трубок, стержней и т. п. по их длине, отличающийся применением вращающихся дисков 2 и 3, нз которых диск 3 несет получающие осевое перемещение калибры 4, предназначенные для зажима изделий, поступающих из бункера 1, и освобождения их над соответствующим приемным ящиком 8.

2. Форма выполнения станка по п. 1, отличающаяся тем, что, с целью сообщения калибрам возвратно-поступательных движений в соответствии с требуемым размером изделий, применен неподвижный копир 7, взаимодействующий с роликами б на концах калибров 4.

¹ 64041

Фиг. l

Фиг. 2

Фиг. 3

8/ (lO
