СССР

Класс 74b, 8

Ко 64063

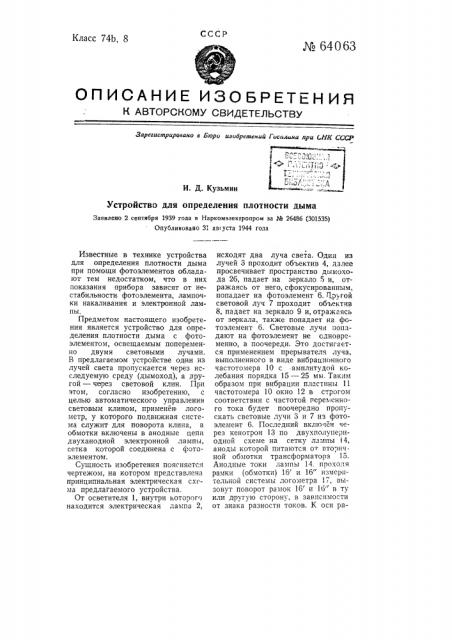

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3арегистрировано в Бюро изобретений Госплина при СНК CCCP

И. Д. Кузьмин

Устройство для определения плотности дыма

Заявлено 2 сентября 1939 года в Наркомэлектропром за М 26486 (301535) Опубликовано 3: авеуста 1944 года

Известные в технике устройства для определения плотности дыма при помощи фотоэлементов обладают тем недостатком, что в них показания прибора зависят от нестабильности фотоэлемента, лампочки накаливания и электронной лампы.

Предметом настоящего изобретения является устройство для определения плотности дыма с фотоэлементом, освещаемым попеременно двумя световыми лучами.

В предлагаемом устройстве один из лучей света пропускается через исследуемую среду (дымоход), а другой — через световой клин. При этом, согласно изобретению, с целью автоматического управления световым клином, применен логометр, у которого подвижная система служит для поворота клина, а обмотки включены в анодные цепи двуханодной электронной лампы, сетка которой соединена с фотоэлементом.

Сущность изобретения поясняется чертежом, на котором представлеча принципиальная электрическая схема предлагаемого устройства.

От осветителя 1, внутри которог находится электрическая лампа 2, исходят два луча света. Один из лучей 3 проходит объектив 4, далее просвечивает пространство дьемохода 26, падает на зеркало 5 и, отражаясь от него, сфокусированным, попадает на фотоэлемент 6. 1Ipyrok световой луч 7 проходит объектив

8, падает на зеркало 9 и, отражгясь от зеркала, также попадает на фотоэлемент 6. Световые лучи:юпадают на фотоэлемент не одновременно, а поочереди. Это достиггется применением прерывателч луча, выполненного в виде вибрационного частотомера 10 с амплитудой колебания порядка 15 — 25 мм. Таким образом при вибрации пластины 11 частотомера 10 окно 12 в строгом соответствии с частотой переменного тока будет поочередно пропускать световые лучи 3 и 7 нз фотоэлемент 6. Последний включен через кенотрон 13 по двухполупернодной схеме на сетку лампы 14„ аноды которой питаются от вторичной обмотки трансформаторз 15.

Анодные токи лампы 14. проходя рамки (обмотки) 16 и 16" измерительной системы логометра 17, вызовут поворот рамок 16 и 16" в ту или другую сторону, в зависимости от знака разности токов. К оси ра64063 мок 16 и 16" жестко прикреплен компенсационный диск 18, на котором имеется клинообразное окно— световой клин 19; при повороте рамок 16 и 16" световой клин 18 уменьшает или увеличивает световой поток луча 7. Это будет происходить до тех пор, пока освещенности фотоэлемента как лучом 3, так и лучом 7 не сравняются, Тогда наступит равновесие токов обеих рамок 16 и 16", и измерительная система логометра будет находиться в покое. При этом компенсационный диск будет повернут ча строго определенный угол, соотв тствующий густоте дыма.

Для дистанционной передачи угла поворота логометра служиг индукционный датчик 20. На его оси

21 укреплен железный якорь 22, который при повороте диска 18 поворачивается соответственно на такой же угол. Это, в свою очередь, создает разность токов в обмотках 23 и 24 датчика; эту разность будет указывать измерительный прибор 25, по которому и судят о густоте дыма в дымоходе 26.

Предмет . изобретения

1. Устройство для определения плотности дыма с фотоэлементом, освещаемым попеременно двумя световыми лучами, один из которых пропускается через исследуемук среду, а второй — через световой клин, автоматически пересганавливаемый (соответственно разности освещенностей фотоэлемента обоими лучами) при помощи электрического приводного механизма, включенного в анодную цепь лампового усилителя фототока, отл и ч а ющее с я тем, что, с целью уменьшения инерции и повышения точнссти работы привода светозого клина, в качестве указанного механизма применен диференциальный измерительный прибор типа логометgapa, подвижные обмоткй которого включены в различные анодньи цепи усилителя.

2. В устройстве по п. 1 применение вибрационного частотомера в качестве прерывателя света для попеременного направления световых лучей на фотоэлемент.

3. В устройстве по п. 1 применение датчика электрической систем:i дистанционной передачи угла поворота логометра.

:чo 64063 (,,1

Г1тв. редактор Д. А. Михайлов Техн. редактор М. В. Смольякова

Л54042 Подписано к печати 16/IV-46 r. Тираж 500 экз. Цена 65 к. Зак. 318

Типография Госпланнздата, им. Воровского, Калуга
