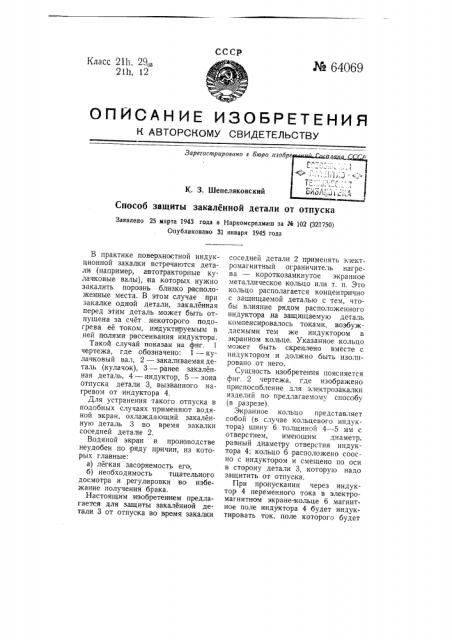

СССР

К 64069

Класс 21h, 29оа

21п, 12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ

СВИДЕТЕЛЬСТВУ

Зарегистрировано в Бюро изобр

К. 3. Шепеляковский

Способ защиты закаленной детали от отпуска

Заявлено 25 марта 1943 года в Наркомсредмаш за K 102 (321750) Опубликовано 31 января 1945 года

В практике поверхностной индукционной закалки встречаются детали (например, автотракторные кулачковые валы), на которых нужно закалить порознь близко расположенные места. В этом случае при закалке одной детали, закаленная перед этим деталь может быть отпушена за счет . некоторого подогрева ее током, индуктируемым в ней полями рассеивания индуктора.

Такой случай показан на фиг. 1 чертежа, где обозначено: 1 — кулачковый вал, 2 — закаливаемая деталь (кулачок), 3 — ранее закаленная деталь, 4 — индуктор, 5 — зона отпуска детали 3, вызванного нагревом от индуктора 4.

Для устранения такого отпуска в подобных случаях применяют водяной экран, охлаждающий закаленную деталь 3 во время закалки соседней детали 2.

Водяной экран в производстве неудобен по ряду причин, из которых главные: а) легкая засоряемость его, б) необходимость тщательного досмотра и регулировки во избежание получения брака.

Настоящим изобретением предлагается для защиты закаленной детали 3 от отпуска во время закалки соседней детали 2 применять электромагнитный ограничитель нагрева — короткозамкнутое экранное металлическое кольцо или т. п. Это кольцо располагается конценгрично с защищаемой деталью с тем, чтобы влияние рядом расположенного индуктора на защищаемую деталь компенсировалось токами, возбу ждаемыми тем же индуктором в экранном кольце. Указанное кольцо может быть скреплено вместе с индуктором и должно быть изолировано от него.

Сущность изобретения поясняется фиг. 2 чертежа, где изображено приспособление для электрозакалки изделий по предлагаемому способу (в разрезе).

Экранное кольцо представляет собой (в случае кольцевого индуктора) шину 6 толщиной 4 — 5 мм с отверстием, имеющим диаметр, равный диаметру отверстия индуктора 4; кольцо 6 расположено соосно с индуктором и смещено по оси в сторону детали 3, которую надо защитить от отпуска.

При пропускании через индуктор 4 переменного тока в электромагнитном экране-кольце 6 магнитное поле индуктора 4 будет индуктировать ток, поле которого будет № 64069

Фиг. 2

Фиг. ) Техн. редактор М. В. Смбаьякоей

Отв. редактор Д. А. Михайлов

Л193569 Подписано к печати 13/VII-1946 г. Тираж 500 экэ, Цена 65 к. Зак. 105.

Типография Госпланиздата, им, Боровского, Калуга почти в противофазе с полем индуктора. Поэтому наличие электромагнитного ограничителя нагрева будет почти уничтожать действие магнитного поля индукто ра на деталь 3, которая закаливается раньше, чем деталь 2. Таким образом деталь 3 буд ет предохранена от повторного нагрева, т. е. от отпуска.

Конструктивно электромагнитный ограничитель выполняется в виде шины с отверстием, закрепленной на индукторе 4 при помощи болтов 7. Болты изолируются от кольца 6 с помощью изоляционных втулок 8 и шайб.

В случае, если зону нагрева, которую дает индуктор, нужно ограничить с двух сторон (обычно этоro не требуется), нужно употреблять экранные кольца с двух сторон.

Предмет изобретения

1. Способ защиты закаленной детали от отпуска при электрозакалке соседней детали индукционным путем, отличающийся тем, что концентрично с защищаемой деталью располагают короткозамкнутое экранное металлическое кольцо или т. п. с тем, чтобы влияние рядом расположенного индуктора на защищаемую деталь компенсировалось токами, возбуждаемыми тем же индуктором в экранном кольце.

2. Приспособление для осуществления способа по п. 1, отлича ющ е е с я тем, что кольцо скреплено вместе с индуктором и изолировано от него.
