Установка для газопламенной обработки металлических изделий

Установка для газопламенной обработки металлических изделий

Иллюстрации

Показать все

Реферат



(

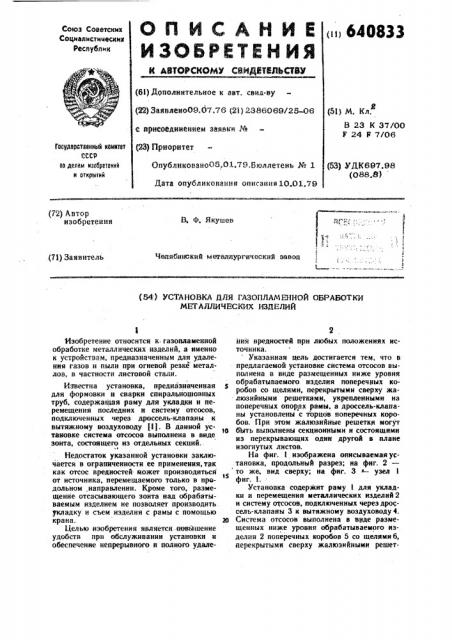

{22) ЗаявлбиоО9.07.76 (21) 2386069/25-06 с присОВдинюннем заявки Ж9 (23) Приоритет

ОпубликованоО5.01.79.Бюллетень № 1

Дата опубликования описания10.01.79 (51) М. КЛ.Я

8 23 К Э7/ОО

Р 24 Р 7/06

Гввудврвтвввньй юатвт

СССР вв двлвм мзвфвинчй и втхрьпнй (53) УДК697.98 (088.® (72) Автор изобретения

В, Ф. Якушев

Челябинский металпургичеекяй завод (71) Заявитель (54 ) УСТАНОВКА ДЛЯ ГАЗОПЛАМЕННОЙ ОБРАБОТКИ

МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к газопламенной обработке металлических изделий, а именно к устройствам, нредназпаченным для удаления газов и пыли при огневой резке металлов, в частности листовой стали.

Известна установка, предназначенная для формовки н сварки спиральношовных труб, содержащая раму для укладки и перемещения последних и систему отсосов, подключенных через дроссель-клапаны к вытяжному воздуховоду f3). В данной установке система отсосов выполнена в виде зонта, состоящего из отдельных секций.

° °

Недостаток указанной установки заключается в ограниченности ее применения,так как mcoc вредностей может производиться от источника, перемещаемого только в продольном .направлении. Кроме того, размещение отсасывающего зонта над обрабатываемым изделием не позволяет производить укладку и съем изделия с рамы с помощью крана.

Целью изобретения является .повй щенке удобств при обслуживании установки и обеспечение непрерывного я полною удале2 ння вредностей при любых положениях источника.

Указанная цель достигается тем, что в предлагаемой установке система отсосов выполнена в виде размещенных ниже уровня обрабатываемого иэделия поперечных коробов со щелями„перекрытыми сверху жалюзийнымн решетками, укрепленными на поперечных опорах рамы, а дроссель-клапаны установлены с торцов поперечных коробов. При этом жалюэнйные решетки могут е оыть выполнены секционными и состоящими из перекрывающих один другой в плане изогнутых листов.

На фиг. t изображена оннсываемаяустановка, продольный разрез; на фиг. 2— то же, внд сверху; на фиг. 3 - узел 1 фнг. l.

Установка содержит раму t для укладки и перемещения металлических изделий 2 и систему отсосов, подключенных через дроссель-клапаны 3 к вытяжному воздуховоду 4, ю Система отсосов выполнена в виде pssweщенных ниже уровня обрабатываемого иэделия 2 понеречных коробов 5 со щелямн б, перекрытыми сверху жалюзнйными решет
