Устройство для протаскивания и подготовки лесоматериалов к окорке

Устройство для протаскивания и подготовки лесоматериалов к окорке

Иллюстрации

Показать все

Реферат

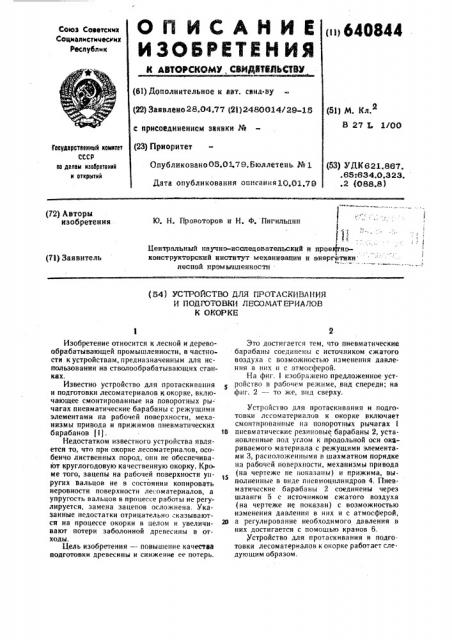

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ, СВЙДЯТавЛЬСТВУ 1ч 640844

Союз Советских

Социал исти честих

Республик (61) Дополнительное к авт. свил-ву (22) Заявлено 28.04.77 (2е) 2480014/29-18 (51) М. Кл.

В 27 Х 1/00 с присоединением заявки № (23) Приоритет

Гасударственный комитет ссср по делам изобретений и открытий

Опубликовано 08.03.79. Бюллетень. № 1

Дата опубликования опнсания10.01.78 (тЗ) УЙК 621.867. . 65т634.0,323. .2 (088.8) (72) Авторы изобретения

Ю. Н. Провоторов н H. Ф. Питнльпин

Центральный научно-исследовательский н проен гяоконструкторский институт механнэапин н энергетики ь лесной промышленности (7)) Заявитель (54) УСТРОЙСТВО ДЛЯ ПРОТАСК11В 11ИЯ

И ПОДГОТОВКИ ЛЕСОМЛТ EPHAf}OÂ

К OKGPKE

Изобретение относится к лесной и деревообрабатывающей промышленности, в частности к устройствам, предназначенным для использования на стволообрабатывающих станках.

Известно устройство для протаскивания и подготовки лесоматериалов к окорке, включающее смонтированные на поворотных рычагах пневматические барабаны с режущими элементами на рабочей поверхности, механизмы привода и прижимов пневматических барабанов 11).

Недостатком известного устройства является то, что при окорке лесоматериа,тов, особенчо лиственных пород, они не обеспечивают круглогодовую качественную окорку, Кроме того, зацепы на рабочей поверхности упругих вальцов не в состоянии копировать неровности поверхности ле<.оматериалов, а упругость вальцов в процессе работы ие регулируется, замена зацепов осложнена. Указанные недостатки отрицательно сказываются на процессе окорки в целом н увеличивают потери заболонной древесины в отходы.

Цель изобретения — повышение качества подготовки древесины и снижение ее потерь.

Это достигается тем, что пневматические барабаны соедшены с источником сжатого воздуха с возможностью изменения давления в ппх и с атмосферой, На фиг. 1 изображено предложенное устройство в рабочем режиме, вид спереди; на фиг. 2 — то же, впд сверху.

Устройство для протаскивания н подготовки лесоматериалов к окорке включает смонтированные на поворотных рычагах 1

16 пневматические резиновые барабаны 2, установленные под углом к продольной оси окариваемого материала с режущими элементами 3, расположенными в шахматном порядке на рабочей поверхности, механизмы привода

Б (на чертеже не показаны) и прижима, выполненные в виде пневмоцилиндров 4. Пневматические барабаны 2 соединены через шланги 5 с источником сжатого воздуха (на чертеже ие показан) с возможностью изменения давлештя в ннх и с атмосферой, 2о а регулирование необходимого давления в них достигается с помощью кранов 6. устройство для протаскивания и подготовки лесоматериалов к окорке работает следующим образом.

640844 иг

4НИИПИ Заказ 7424/1 l тнрлж ва3 Полн неное

Фмлнаа П11П Пагент>, r Ужгорол, ул. Ироектная, 4

ПМвмоцилиндры 4 разводят вращающиеся пневматические резиновые барабаны 2 на величину, обеспечирающую нормальный заход лесоматериалов.

После чего вращающиеся пневматические резиновые барабаны 2 сводятся пневмоцилнндрами 4, обеспечивая тем самым прижим режущих элементов 3 к поверхности ока иваемого материала. ля более безотрывного копирования неровностей древесины используется регулированне давления в пневматических резиновых барабанах 2 через шланги 5 кранами 6.

Формула изобретения

Устройство для протаскивания н подготовки лесоматериалов к окорке, включающее

S с монти рова нные на поворотных рычагах пневматические барабаны с режущими элементами на рабочей поверхности, механизмы привода и прижима пневматических барабаЮ нов, причем оси барабанов расположены под углом к продольной оси окариваемой древесины, отличающееся тем, что, с целью повышения качества подготовки древесины и снижения ее потерь, пневматические барабаны соединены с источником сжатого воздуха с возможностью изменения давления в них и с атмосферой.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство

1S Мо 431010, кл. В 27 L 1/00, 1972.
