Устройство для надевания мотка нитей на упругий патрон

Устройство для надевания мотка нитей на упругий патрон

Иллюстрации

Показать все

Реферат

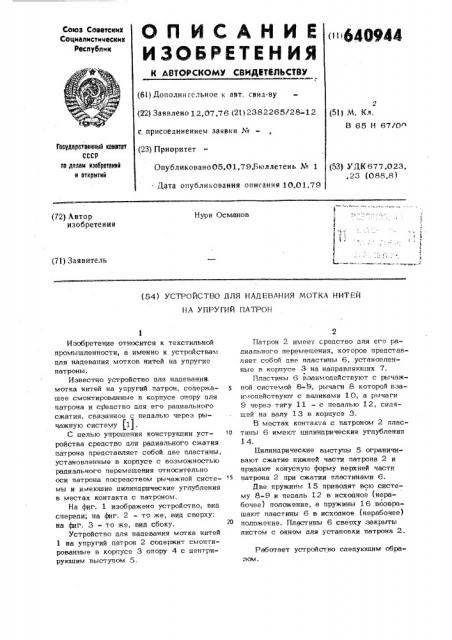

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтсиин

Социалисти нескин

Республик (6!) Дополнительное к авт. свил-ву г (5I ) М. Кл.

В 65 Н 67/0 (22) Заявлено 12.07.76 (21) 2382265/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано05.01.795юллетень У. 1

Дата опубликования описания 10.01.79

Гоеудеретеенные неиетет сссР не делам нэебретенне н етнемтнй (53) УДК 677.023. . 23 (088.8 ) Нури Османов (?2) Автор изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ НАДЕВ.дНИЯ /ГЛОТКА НИТВЙ

Н A УПРУ ГИЙ ПА ТРОН

Изобретение относится к текстильной промышленности, а именно к устройствам для надевания мотков нитей на упругие патроны.

Известно устройство для надевания. мотка нитей на упругий патрон, содержащее смонтированные в корпусе опору для патрона и средство для его радиального сжатия, связанное с педалью через рычажную систему (1) .

С целью упрошения конструкции устройства средство для радиального сжатия патрона представляет собой две пластины, установленные в корпусе с возможностью радиального перемешения относительно оси патрона посредством рычажной системы и имеюшие цилиндрические углубления в местах контакта с патроном.

На фиг. 1 изображено устройство, вид спереди; на фиг, 2 — то же, вид сверху; на фиг. 3 - то же, вид сбоку.

Устройство для надевания мотка нитей

1 на упругий патрон 2 содержит смонтиpoBBHHblo B корпусе 3 опору 4 с центрнруюшим выступом 5.

Патрон 2 имеет средство для егo радиального перемешения, которое представляет собой две пластины 6, установленные в корпусе 3 на налравляюших 7.

Пластины 6 взаимодействуют с рычаж5 ной cRcTBìÎÉ 8 9 рычаги 8 которой Взаи .«одействуют с валиками 10, а рычаги

9 через тягу 11 — с педалью 12, сидящей на валу 13 в корпусе 3.

В местах контакта с патроном 2 плас10 тины 6 имеют цилиндрические углубления

1 4., Цилиндрические выступы 5 ограничивают сжатие нижней части патрона 2 и придают конусную форму верхней части патрона 2 при сжатии пластинами 6.

Две пружины 15 приводят всю систему 8-9 и педаль 12 в исходное (нерабочее) положение, а пружины 1 6 возврашают пластины 6 в исходное (нерабочее) положение. Пластины 6 свеоху закрыты листом с окном для установки патрона 2.

Работает устройство следуюшим образом .

640944

Патрон 2 через окно надевают на центрнруюший выступ 5, затем нажимают на педаль 12, которая опускаясь через тягу

11 приводит в движение рычаги 9, а они приводят в движение цвуплечие рычаги 8, Рычаги 8 через валики 10 приводят в движение связанные с ними пластины 6.

Так как нижняя часть патрона 2, надетого на центрирующий выступ 5 осгает- о ся неизменной, а верхняя часть сжимается пластинами 6, то патрон 2 приобретает конусную форму. Затем моток нитей 1 нацевают на сжатый патрон 2 и отпускают педаль 12. Под цействием пружин 15 и 16 рычаги 8, 9 и пластины 6 возвращаются в исходное (нерабочее ) положение, в результате чего патрон 2 разжимается, приобретая цилиндрическую форму и плотно удерживает моток нитей.

Формула изобретения

Устройство для надевания мотка нитей на упругий патрон, содержащее смонтированные в корпусе опору цля патрона и средство для его радиального сжатия, связанное с педалью через рычажную систему, о т л и ч а ю щ е е с я тем, что, с целью упрощения его конструкции, срецство для радиального сжатия патрона представляет собой две пластины, установленные в корпусе с возможностью радиального перемещения относительно оси патрона посредством рычажной системы и имеющие цилиндрические углубления в местах контакта с патроном.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

% 125170, кл. В 65 H 67/02, 1958.

ЦНИИПИ Заказ 7441/17

Тираж УЗ 7 Подписное

Филиал ППП Патент г, Ужгород, ул. Проектная, 4
