Дегазатор
Иллюстрации
Реферат
Союз Советских
Социалистических
Республик

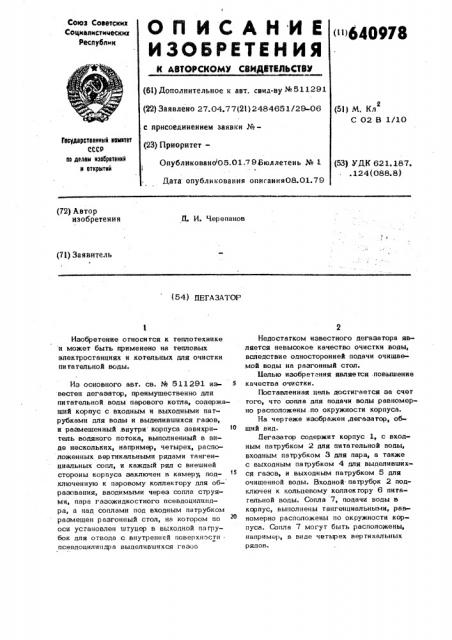

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДВТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву ¹ 511291 (22) Заявлено 27.04.77(2l) 2484651/29-06
<">640978 (5l) M. Кл
С 02 В 1/10 с лрисоедниением заявки №вЂ”
Гасударственное комнтет
СССР ао делам нзобретеннй н открытий (23) ПриоритетОпубликовано 05.01.7 96юллетень № 1
Дата опубликования опигания08.01.79 (53) УДК 621.187..124(088.8) (72} Автор изобретения
Н. И. Черепанов (71) Заявитель (54) НЕГА ЗАТОР
Изобретение относится к теплотехнике и может быть применено на тепловых электростанциях и котельных для очистки пи та тельной воды.
Из основного авт. св. № 511291 иэ- 5 вестен дегазатор, преимушественно для питательной воды парового котла, содержаший корпус с входным и выходными патрубками для воды и выделившихся газов, и размещенный .внутри корпуса эавихритель водяного потока, выполненный в виде нескольких, например, четырех, расположенных вертикальными рядами тангенциальных сопл, и каждый ряд с внешней стороны корпуса заключен в камеру, подключенную к паровому коллектору для образования, вводимыми через сопла струями, паре газожидкостного псевдоцилиндра, а над соплами под входным патрубком размещен разгонный стол, на котором по оси установлен штуцер в выходной пагру6оК для отвода с внутренней повепхности псевдоцилицдра выделившихся газов
Недостатком известного дегазатора является невысокое качество очистки воды, вследствие односторонней подачи очищаемой воды на разгонный стол.
Белью изобретения является повышение качества очистки.
Поставленная цель достигается эа счет того, что сопла для подачи воды равномерно расположены.по окружности корпуса.
На чертеже изображен,дегаэатор, обший вид.
Негазатор содержит корпус 1, с входным патрубком 2 для питательной воды, входным патрубком 3 для пара, а также с выходным пагрубком 4 для выделившихся газов, и выходным патрубком 5 для очишенной воды. Входной патрубрк 2 подключен к кольцевому коллектору 6 питательной воды. Сопла 7, подачи воды в корпус, выполнены тангенциальными, равномерно расположены по окружности корпуса. Сопла 7 могут быть расположены, например, в виде четырех вертикальных рядов.
