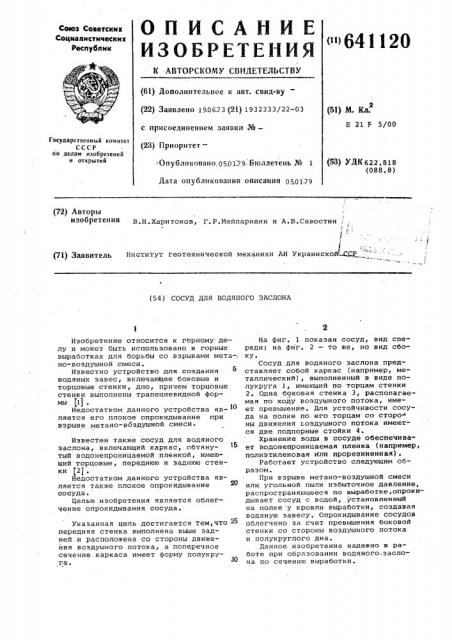

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ ""641120

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Сециалистическик

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.0673 (21) 1932333j22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Е 21 F 5/00

Государственный комитет

СССР по делам изобретений и открытий

>Опубликовано, 050179. Бюллетень № 1

Дата опубликования описания 0 01.79

P8) УДК 622.818 (088. 8) (72) Авторы изобретения

В.Н.Харитонов, Г.Р.Мейпариани и А.В.Савостин

j

p1) Заявитель Институт геотехнической механики AH Украинской СЯ„

1 (54) СОСУД ДЛЯ ВОДЯНОГО ЗАСЛОНА

На фиг. 1 показан сосуд, вид спереди; на фиг. 2 — то же, но вид сбокуа

Сосуд для водяного заслона представляет собой каркас (например, металлический), выполненный в виде полукруга 1, имеющий по торцам стенки

2, Одна боковая стенка 3, располагаемая по ходу воздушного потока, имеет превышение. Для устойчивости сосуда на полке по его торцам со сторо- ны движения воздушного потока имеются две подпорные стойки 4.

Хранение воды в сосуде обеспечивает водонепроницаемая пленка (например, полиэтиленовая или прорезиненная).

Работает устройство следующим образом.

При взрыве метано-воздушной смеси или угольной пыли избыточное давление, распространяющееся по выработке,опрокидывает сосуд с водой, установленный на полке у кровли выработки, создавая водяную завесу. Опрокидывание сосудов облегчено за счет превышения боковой стенки со стороны воздушного потока и полукруглого дна.

Данное изобретение надежно в работе при образовании водяного;заслона по сечению выработки.

Изобретение относится к гбрному делу и может быть использовано в горных выработках для борьбы со взрывами мета-, но-воздушной смеси.

Известно устройство для создания водяных завес, включающее боковые и торцовые стенки, дно, причем торцовые стенки выполнены трапециевидной формы (1) .

Недостатком данного устройства является его плохое опрокидывание при взрыве метано-воздушной смеси.

Известен также сосуд для водяного заслона, включающий каркас, обтянутый водонепроницаемой пленкой, имеющий торцовые, переднюю и заднюю стенки (2j .

Недостатком данного устройства является также плохое опрокидывание сосуда.

Целью изобретения является облегчение опрокидывания сосуда.

Указанная цель достигается тем,что 25 передняя стенка выполнена выше задней и расположена со стороны движения воздушного потока, а поперечное

30 сечение. каркаса имеет форму полукру641120

Фиг. /

Фиг. Я

Составитель Э. Руднева .ТехРед N.Ïeòêî, Корректор Т, Вашкович

Редактор В. Смирягина

Тираж 6Еь Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 7471/26

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Формула изобретения

Сосуд для водяного заслона, включающий каркас, обтянутый водонепроницаемой пленкой, имеющий торцовые, переднюю и заднюю стенки, о т л и ч а ю— шийся тем, что, с целью облегче ния опрокидывания сосуда, передняя стенка выполнена выше задней и распо- ложена со стороны движения воздушногс .потока, а поперечное сечение каркаса ,имеет Форму полукруга.

Источники информации, принятые во внимание при зк пертизе:

1. Милетич А.Ф. и др, Рудничная и промышленная аэрология, M., 1972,с.55.

2. Костюк П.Е. Опыт применения и совершенствования конструкции водяных заслонов, техника безопасности, охрана труда и горноспасательное дело, 1973, Р 1, с. 5.
