Реферат

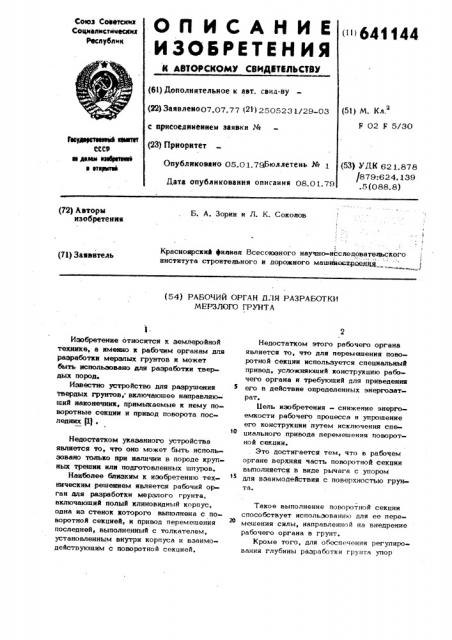

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Соевтскнх

Соцмалнстимвскнх

Респтблмн " 641144 (6!) Дополнительное к авт. свил-ву (22) Заявлено07.07.77 (21) 2505231f 29-03 с йрнсоединеннем заявки № (23) Приоритет

Опубликовано 05.01,7аБюллетень №

Дата опубликования описания 08.01.79 (51) M. Кл.

F 02 Р 5/30

ГаедаИтааяаав

СССР аа дала» ааабратвнай а етяаытав (53) УДК 621.878

/879:624. 139 .5 (088.8) (72) Авторы изобретения

Б. А. Зорин и Л. К. Соколов

Красноярский филиал Всесоюзного научно-исследовательского института строительного и дорожного мащийааараення ъ. J (7!) Завввтель (54) РАБОЧИЙ ОРГАН ЛЛЯ РАЗРАБОТКИ

МЕРЗЛОГО ГРУНТА

l.

Изобретение относится к эемлеройной технике, а именно к рабочим органам для разработки мерзлых грунтов и может быть использовано для разработки твердых пород.

Известно устройство для разрушения твердых грунтов; включающее направляющий наконечник, примыкаемые к нему поворотные секции и привод поворота последних Щ .

Недостатком указанного устройства является то, что оно может быть использовано только при наличии в породе круп

Hblx трещин или подготовленных щпуров.

Наиболее близким к изобретению техническим решением является рабочий орган для разработки мерзлого грунта, включающий полый клиновидный корпус, одна иэ стенок которого выполнена с поворотной секцией, и привод перемещения последней, выполненный с толкателем, установленным внутри корпуса и взаимодействующим с поворотной секцией.

Недостатком этого рабочего органа является то, что для перемещения поворотной секция используется специальный привод, усложняющий конструкцию рабочего органа и требующий для приведении

5 его в действие определенных энергозатрат.

Цель изобретения - снижение энергоемкости- рабочего процесса и упрощение его конструкции путем исключения специального привода перемещения поворотной секции.

Это достигается тем, что в рабочем органе верхняя часть поворотной секции выполняется в виде рычага с упором для взаимодействия с поверхностью грунта.

Такое выполнение поворотной секции способствует использованию для ее перемещения силы, направленной на внедрение рабочего органа в грунт.

Кроме того, для обеспечения регулирования глубины разработки грунта упор

641144 закреплен на рычаге посредством винтового соединения.

Для упрочнения рабочего органа корпус выполнен в виде цельного бруса, а поворотная секция выполнена в поперечном сечении .в форме швеллера, охватываю щего брус. При этом для уменьшения сопротивления при внедрении рабочего органа в грунт на нижнем конце поворотной секции выполнены фаски.

На фиг. 1 изображен предлагаемый рабочий орган, общий вид; на фиг. 2— то же, вид сверху, на фиг. 3 - вид А фиг, 1.

Рабочий орган включает корпус 1 с клиновидным наконечником, выполненным в виде цельного бруса, и подвешенную к корпусу 3. посредством шарнира 2 поворотную секцию 3. При этом верхняя часть поворотчой секции 3 выполнена в виде рычага 4, на котором посредством винтового соединения закреплен упор 5.

Поворотная секция 3 выполнена в поперечном сечении в форме швеллера, охватывающего корпус - брус 1. На нижнем конце поворотной секции 3 выполнены фаски.

Рабочий орган работает следующим образом.

Qo внедрения рабочего органа в грунт поворотная секция 3 под действием соб— ственной силы тяжести прижата к корпусу 1. При внедрении его в грунт под действием определенной вертикально приложенной к корпусу 1 силы поворотная секция 3 прижимается к корпусу 1 до взаимодействия упора 5 с поверхностью грунта. При контакте упора 5 с поверхностью грунта возникает сила реакции грунта на упор 5, который в свою очередь воздействует на рычаг 4, и вокруг оси шарнира 2 происходит угловое перемещение поворотной секции 3. При этом нижняя часть секции 3 осуществляет скол грунта, При подъеме рабочего органа поворотная секция 3 под действием собственной силы тяжести возвращается в исходное положение и рабочий орган готов к повторному циклу скалывания грунта, Регулированием выдвижения винтового упора 5 обеспечивается заданная глубина разработки грунта.

Формула изобретения

1, Рабочий орган для разработки мерзлого грунта, включающий корпус с клиновидным наконечником и шарнирно подвешенную к корпусу поворотную секцию, о тличающийся тем,что,сцелью снижения энергоемкости рабочего процесса и упрощения конструкции путем исключения специального привода перемещения

20 поворотной секции, верхняя часть поворотной секции выполнена в виде рычага с упором для взаимодействия с поверх,ностью грунта, 2. Рабочий орган по п. 1, о т л и25 ч а ю ш и и с я тем, что, с целью обеспечения глубины разработки грунта, упор закреплен на рычаге посредством винтового соединения, 3. Рабочий .орган по пп. 1-2, о тл и ч а ю ш и и с я тем, что, с целью упрочнения рабочего органа, корцус выполнен в виде цельного бруса, а поворотная секция выполнена в поперечном сечении в форме швеллера, охватывающего брус.

4, Рабочий орган по пп. 1-3, о т— личаюшийся тем,что,сцелью уменьшения сопротивления при его внедрении в грунт, на нижнем конце поворотной секции выполнены фаски.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

Ж 339659, кл, E 02 Р 37/02, 1969.

2. Авторское свидетельство СССР

No. 365438, кл. E 02 Р 5/30, 1971.

641144 т иг. 1

Фиг. 2

Фиг. я
